Дозиметри

Дозиметри працюють на основі іонізаційного методу.

Комплект індивідуальних дозиметрів ІД-1 призначений для вимірювання поглинутих доз гамма нейтронного випромінювання в інтервалі температур від - 50 до + 50^оС, а також при відносній вологості повітря до 98%.

Технічні дані. Дозиметр забезпечує вимірювання поглинутих доз гамма-нейтронного випромінювання в діапазоні від 20 до 500 рад. Саморозряд дозиметра не перевищує:

а) в нормальних умовах за 24 години - 1 розподіл, за 150 годин - 2 розподіли;

б) в умовах t^о +50^оС за 24 години - 3 розподіли, при -50^оС за 6 годин - 1 розподіл;

в) в умовах відносної вологості повітря 98% при t^о +35^оС за 5 діб - 5 розподілів.

Зарядний пристрій призначений для заряду конденсатора дозиметра.

Зарядка дозиметрів дозволяє робити 10 000 циклів зарядки. Комплект може перевозитися будь-яким видом транспорту. Гарантійний термін служби не менше 15 років, технічний ресурс на відмову не менше 10 000 годин.

Вага комплекту - 1500 г; дозиметра - 40 г; зарядного пристрою 500 г.

До складу комплекту ІД-1 входить (рис. 1.3):

- індивідуальний дозиметр ІД-1 – 10 шт.;

- зарядний пристрій 3Д-6 – 1 шт.;

- формуляр приладу – 1 шт.;

- технічний опис і інструкція з експлуатації – 1 шт.;

- футляр – 1 шт.;

- переносний ремінь – 1 шт.

Рисунок 1.3 – Загальний вигляд комплекту індивідуальних дозиметрів ІД-1

Будову дозиметра ІД-1 представлено на рис. 1.4.

Дозиметр виконаний у формі ручки і складається з мікроскопа, іонізаційної камери, електроскопу, конденсатора, корпусу і контактної групи.

Мікроскоп із загальним збільшенням х90 призначений для відліку свідчень шкали дозиметра і складається з:

- окуляра;

- об'єктиву;

- звітної шкали, яка має 25 розподілів, ціна одного розподілу 20 (рис. 1.5).

Рисунок 1.4 - Будова дозиметра ІД-1:

1 – вимірник дози ІД-1; 2 – гніздо для зарядного пристрію; 3– футляр; 4 – окуляр; 5– тримач; 6 – захисний ковпачок; 7 – зарядний пристрій ЗД-6; 8 – зарядно-контактне гніздо; 9 – ручка зарядно-контактного вузла; 10 – поворотне дзеркало.

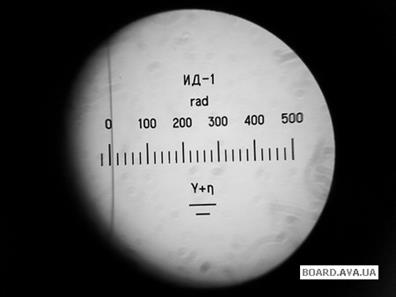

Рисунок 1.5 - Шкала дозиметра

Зарядний пристрій складається з основних вузлів і деталей:

- перетворювач механічної енергії в електричну, який складається з чотирьох пьезоелементів, з'єднанних паралельно, і механічного підсилювача;

- зарядно-контактного гнізда для підключення дозиметра;

- розрядника для обмеження вихідної напруги;

- ручки для регулювання вихідної напруги;

- дзеркала для освітлення шкали дозиметра при його зарядці.

Принцип роботи зарядного пристрою: при обертанні ручки за годинниковою стрілкою важільний механізм створює тиск на п'єзоеяементи, які, деформуючись, створюють на торцях різницю потенціалів, прикладену таким чином, щоб по центральному стержню подавався «плюс» на центральний електрод іонізаційної камери дозиметра, а по корпусу «мінус» на зовнішній електрод іонізаційної камери. Для обмеження вихідної напруги зарядного пристрою паралельно п'єзоелементам підключений розрядник.

Підготовка комплекту до роботи.

Для приведення дозиметра в робочий стан його потрібно зарядити.

Порядок зарядки дозиметра:

- повернути ручку зарядного пристрою проти годинникової стрілки до упору;

- вставити дозимер у зарядно-контактне гніздо зарядного пристрою;

- направити зарядний пристрій дзеркалом на зовнішнє джерело світла;

- добитися максимального освітлення шкали поворотом дзеркала;

- натиснути на дозиметр і, спостерігаючи в окуляр, повертати ручку зарядного пристрою за годинниковою стрілкою доти, поки зображення нитки на шкалі дозиметра не встановиться на "0", після цього вийняти дозиметр із зарядно-контактного гнізда;

- перевірити положення нитки на світло: при вертикальному положенні нитки її зображення повинно бути на "0".

Щоб не допустити похибки дозиметра внаслідок прогинання нитки, відрахунок потрібно починати при її вертикальному положенні.
