Фиг. 8. Капонир № 5 Центрального форта

Главнейшие типы крепостных фортификационных сооружений

В крепости было большое количество казематированных сооружений — оборонительных и охранительных.

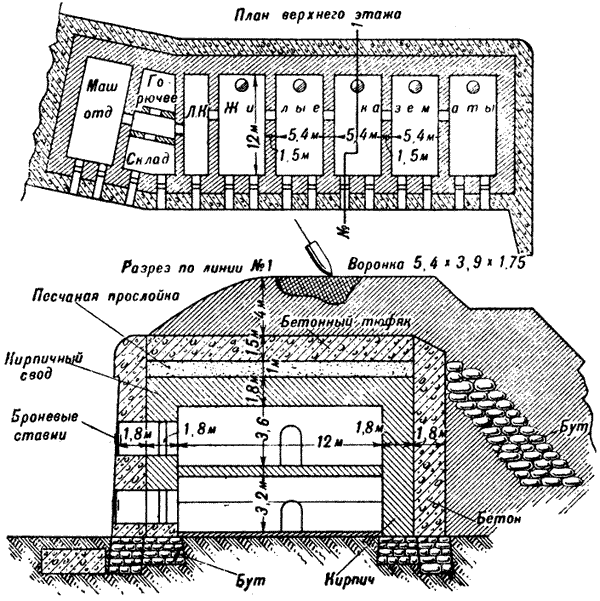

К первым принадлежали фланкирующие рвы постройки (капониры и полукапониры) Центрального и Шведского фортов, броневая батарея на Скобелевой горе, бетонные батареи для тяжелой артиллерии на плацдарме и броневые командные и наблюдательные пункты на фортах и на промежутках. Ко вторым следует отнести фортовые казармы, убежища на фортах и промежутках, пороховые погреба, лаборатории, хранилища для горючего, потерны и пр.

Конструкции всех вышеуказанных сооружений были крайне разнообразны, в зависимости от времени возведения той или иной постройки. Так, имелись кирпичные конструкции, кирпичные усиленные бетоном, сплошные бетонные с толщиной бетонного свода от 0,9 до 2,7 м и, наконец, бетонные и железобетонные конструкции по инструкциям 1911 и 1912 гг. на основании данных Березанских опытов.

Указанные типы конструкций приведены ниже при описании некоторых казематированных сооружений крепости.

Остановимся на кратком описании некоторых типичных фортификационных сооружений крепости:

1. Капонир № 5 Центрального форта (Фиг. 8) имел назначение фланкировать огнем 57-мм капонирных пушек сухой ров Центрального форта. На вооружении капонира находилось шесть пушек 57 мм и два прожектора 60 мм для освещения рвов — вправо и влево от капонира. Капонир сообщался бетонной потерной с ближайшей казармой № 46 и такой же потерной с контрэскарповой галлереей, из бойниц которой велся ружейный огонь по подступам к амбразурам капонира. Конструкция капонира — сплошная бетонная: бетонный свод толщиной 2,1 м, бетонные опорные стены толщиной 1,8 м и бутовый ленточный фундамент глубиной 1,5 м. Капонир обсыпан толщей земли в 0,75 м с тщательной плакировкой.

Освещение капонира электрическое, вентиляция искусственная.

Фиг. 9. Убежище на "Дровяном шоссе"

2. Убежище на Дровяном шоссе на роту пехоты (Фиг. 9) было предназначено для гарнизона боевого участка от шлюза № 1 (Центральный форт) до Скобелевой горы; убежище было врезано в оборонительный гласис и тщательно замаскировано. Планировка убежища такова: два выхода, обеспеченные коленчатыми сквозниками, каземат, для командного состава, семь казематов для людей роты, каземат для кухни и кладовой и каземат для уборной с умывальней; пролет казематов 3 м, длина 7 — 8 м, высота 2,7 м. Шесть казематов, примыкающих к тыльной стене, имели окна, прикрытые броневыми ставнями.

Конструкция убежища по проекту 1911 — 1912 гг. была достаточно солидной: покрытие 2,4 — 2,7 м бетона на двутавровых балках с асфальтовой прослойкой, боковые и напольная стены толщиной 2,4 м, тыльная 2,1 м, фундамент ленточный бутовый, глубина его 1,8 — 2,1 м. Напольная стена усилена наклонным бутовым тюфяком на цементном растворе (см. профиль Фиг. 9), перед тыльной стеной такой же горизонтальный тюфяк шириной 2,5 м, толщиной 1,2 м.

К большим недочетам убежища следует отнести отсутствие искусственной вентиляции и полную необеспеченность от проникания внутрь убежища газов. Убежище было обеспечено от мощных бомб, но было беспомощно против газовых атак.
