Рисование гипсовой вазы

Прежде чем приступить к построению конструкции вазы нужно увидеть в ней совокупность геометрических тел, соединенных между собой в различных сочетаниях. Как мы уже знаем, любая форма сочетает в себе те или иные геометрические тела. Гипсовая ваза, как показано на рис. 73, имеет в своей основе три геометрические формы. Ее основная поверхность имеет шарообразную, усеченную яйцевидную форму, направленную узкой частью вниз. Верхний раздел вазы, горловина, состоит из цилиндра, который впоследствии, при уточнении, примет еле заметную коническую форму. Поверхность, соединяющая главную часть с цилиндром, а также верхнее и нижнее основания вазы имеют одну геометрическую природу - конус с широким основанием.

Рис.73

Итак, конструкция вазы сочетает в себе три геометрические формы: шарообразную (яйцевидную), цилиндрическую и коническую. Верхняя (соединяющая) часть корпуса представляет собой усеченный конус с широким нижним основанием, верхнее основание которого несет на себе горловину цилиндра. Нижнее основание вазы по форме и направлению аналогично верхнему. Своей усеченной поверхностью оно служит местом крепления основного корпуса. Верхнее основание утолщенного кольца также имеет форму усеченного конуса и своей вершиной направлено вниз.

Построение конструкции вазы следует производить следующим образом.

Правильно разместив предполагаемый рисунок на листе, наметьте центральную ось вазы (ось вращения), затем наметьте ее основные размеры - высоту и ширину корпуса. Следует особо подчеркнуть, что в рисунке чрезвычайно важно обратить внимание на правильно и точно взятые пропорциональные отношения, без чего не может быть верно построен любой изображаемый предмет. Для точного воспроизведения частей предмета следует прежде определить их основные размеры. Поэтому уже в начальной стадии рисунка необходимо серьезно и внимательно отнестись к пропорциям изображаемого предмета.

Наметив основные размеры, приступайте к определению пропорциональных величин частей вазы, высоты корпуса и нижнего основания горловины, примыкающей к верхней конической поверхности корпуса. После чего, согласно пропорциональным величинам, определите радиусы нижнего основания горловины, верхнего и нижнего оснований вазы вместе с конусом и толщиной кольца. Причем их радиусы следует намечать, исходя из видимого ракурсного положения вазы в пространстве и определяя линию горизонта. Уточняя радиусы образующих поверхностей вазы, следите за симметричностью их расположения относительно центральной оси вращения. Студентам следует постоянно помнить об этом при изображении тел вращения.

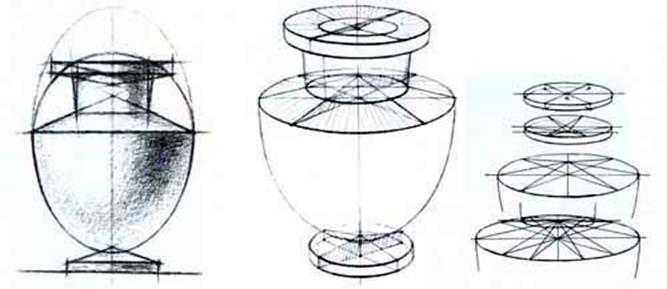

Рис.74-75

Для уточнения характера формы поверхности корпуса (что является чрезвычайно сложным) можно предложить несколько способов. На рис.74 изображена ваза. Вписанная в нее яйцевидная форма направлена своей зауженной частью вниз. Часть этой формы, не совпадающая с корпусом вазы, по мере уточнения рисунка должна быть удалена.

Таким образом, по намеченным точкам основных положений частей вазы намечают легкими линиями ее общую форму. Наметив характер формы, следует перейти к передаче объемно-пространственной конструкции вазы. Передача объемно-пространственной характеристики предметов тел вращения возможна лишь при правильном построении их образующих окружностей (эллипсов). Построение эллипсов следует производить с учетом закономерностей перспективы.

При построении конструкции вазы ее окружности (эллипсы) строятся согласно тем же правилам и приемам изображения, что и простые геометрические тела вращения, о чем уже говорилось в предыдущем разделе. Поэтому следует остановиться подробнее на более важных и сложных формах и узлах конструкции вазы. На рис.75 показаны приемы и правила построения сложных узлов конструкции вазы.
