Движения формообразования

ФОРМООБРАЗОВАНИЕ НА СТАНКАХ

Тело любой детали есть замкнутое пространство, ограниченное реальными геометрическими поверхностями, которые образованы в результате обработки тем или иным способом (литьем, штамповкой, резанием и т. д.). При этом, какой бы способ обработки ни был применен, реальные поверхности детали всегда отличаются от идеальных геометрических поверхностей, которыми мы мысленно, оперируем при конструировании. Поверхности, полученные на металлорежущих станках резанием, отличаются от идеальных формой, размерами и шероховатостью. Теоретически процесс формирования реальных поверхностей на станках аналогичен процессу образования идеальных поверхностей в геометрии, т. е. базируется на идеальных геометрических представлениях.

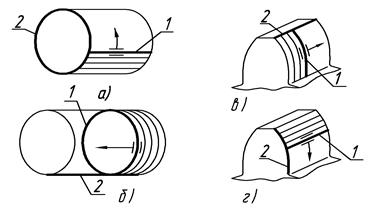

Рис.6. Образование поверхностей:

1 – образующая производящая линия; 2 – направляющая производящая линия

Любую поверхность можно представить как след движения одной линии (образующей) по другой (направляющей). Обе эти линии называют производящими, причем образующая может быть направляющей, и наоборот. Например, круговая цилиндрическая поверхность может быть представлена как след движения прямой линии по окружности (рис.6,а) или след движения окружности по прямой (рис.6,б).

Боковую поверхность зуба прямозубого цилиндрического колеса можно рассматривать как след движения эвольвенты вдоль прямой линии (рис.6,в) или след движения прямой по эвольвенте (рис.6,г).

Таким образом, с геометрической точки зрения процесс образования поверхности сводится к осуществлению движения одной производящей линии по другой. Производящие линии на станках образуются материальными точками и линиями режущей кромки инструмента за счет согласованных относительных движений заготовки и инструмента. Причем следует подчеркнуть, что почти все производящие линии на станках непрерывно образуются (имитируются) в течение всего времени формирования поверхности. В процессе непрерывной имитации обеих производящих линий и формируется с помощью резания требуемая поверхность.

Согласованные относительные движения заготовки и режущего инструмента, которые непрерывно создают производящие линии, а следовательно, поверхность заданной формы в целом, называют формообразующими(рабочими) и обозначают буквой Ф. В зависимости от формы производящей линии и метода ее образования движения формообразования могут быть простыми и сложными.

К простым движениям формообразования относят вращательное, которое обозначают Ф (В), и прямолинейное – Ф (П). Сложными формообразующими движениями являются те, траектории которых образуются в результате согласованности взаимозависимых двух и более вращательных или прямолинейных движений, а также их сочетаний. Примеры условной записи сложных формообразующих движений: Ф (B ₁ B ₂), Ф (B ₁ B ₂), Ф (В ₁ П ₂ П _з) и т. п.

Запись двух и более простых движений в одних общих скобках говорит о том, что они зависят друг от друга и тем самым создают единое сложное движение.
