Определение жесткости замыкающей пружины

Определяем жесткость замыкающей пружины и усилие предварительного сжатия из условия

где – усилие предварительного сжатия пружины, Н; = 2 кг – масса толкателя; С – жесткость пружины Н/м; ∆S – перемещение толкателя, м; а = S’’ – ускорение толкателя [2]; – угловая скорость кулачка; S′′ – аналог ускорения толкателя, м.

Для этого строим график (∆S) – (прил. А, лист 4), проводим из начала координат касательную к графику, а затем прямую, ей параллельную, на расстоянии 0,3(–ускорение толкателя, соответствующее точке касания М).

Получим график для определения характеристик пружины.

Усилие предварительного сжатия пружины:

Жесткость пружины:

Список литературы

Основная

1. Артоболевский И. И. Теория механизмов и машин: Учеб. для ВТУЗов. – М.: Наука, 1988. – 640 с.

2. Теория механизмов и машин: Учеб. для ВТУЗов / К. В. Фролов, С. А. Попов и др.; Под ред. Фролова К. В. – М.: Высш. шк., 1987. – 496 с.

3. Курсовое проектирование по теории механизмов и машин. / Корняко А. С. и др. – Киев: Высш. шк., 1970. – 332 с.

4. Попов С. А. Курсовое проектирование по теории механизмов и механике машин. – М.: Высш. шк., 1986.

5. Коровин Ю.В. Зубчатые механизмы: Учебное пособие. – М.: Изд-во “Машиностроение”, 2000. – 255 с.

Дополнительная

6. Кожевников С. Н. Теория механизмов и машин. – М.: Машиностроение, 1973. – 592 с.

7. Юдин В. А., Барсов Г. А., Чупин Ю. Н. Сборник задач по теории механизмов и машин. – М.: Высш. шк., 1982

8. Артоболевский И. И., Эдельштейн Б. В. Сборник задач по теории механизмов и машин. – М.: Наука, 1975.

ПРИЛОЖЕНИЕ Б

Законы изменения аналога ускорения толкателя кулачкового механизма на фазах удаления

№ п/п	Наименование и график зависимости аналога ускорения от угла поворота кулачка	Аналитическое выражение

СОДЕРЖАНИЕ

Введение.............................................................................................3

1.Объём и содержание курсового проекта....................................3

1.1.Объем курсового проекта……………………………………...3

1.2. Этапы выполнения курсового проекта………………………4

2. Методические указания по выполнению курсового проекта..4

2.1.Структурный анализ главного механизма..............................4

2.2.Кинематический анализ главного механизма..........................5

2.3. Анализ и синтез зубчатого механизм………………………..7

2.4. Силовой расчет главного механизма …………….………….8

2.5. Выбор приводного асинхронного электродвигателя …......11

2.6. Исследования движения машинного агрегата под действием заданных сил...................................................................................12

2.7. Синтез кулачкового механизма……………………………..14

2.8. Оформление расчётно- пояснительной записки и

чертежей.........................................................................................26

3. Защита проекта………………………………………………..28

Задания……………………………………………………………33

Вступление…………………………………………………….....51

Задание…………………………………………………………....54

1.Структурный анализ главного механизма................................56

2.Кинематическое исследование главного механизма.............. 57

3.Анализ и синтез зубчатого механизма ……….........................61

4.Силовой расчет главного механизма.........................................68

5. Выбор приводного асинхронного электродвигателя..............75

6.Исследование движения машинного агрегата под действием

заданных сил …………………………………………………......76

7.Синтез кулачкового механизма..................................................82

Список литературы.........................................................................85

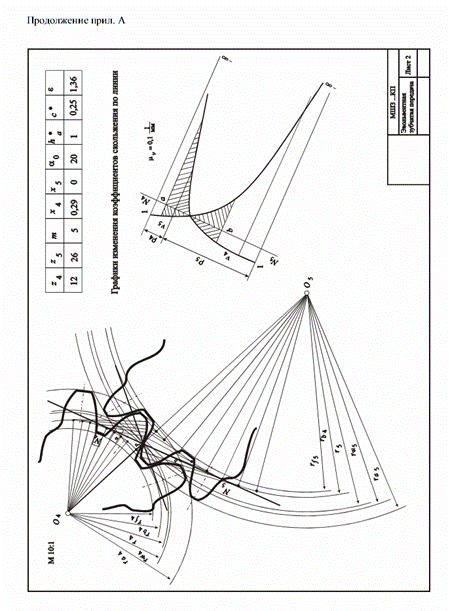

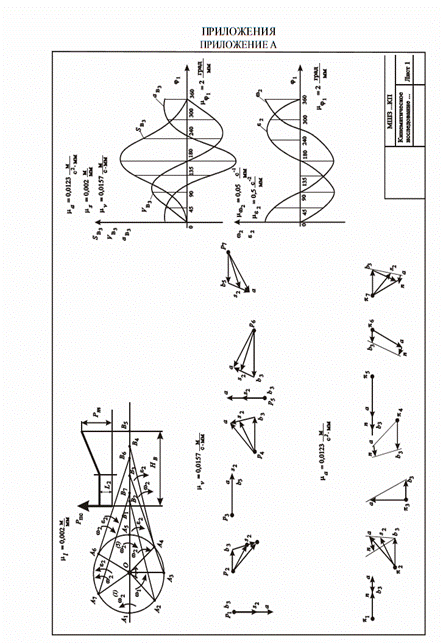

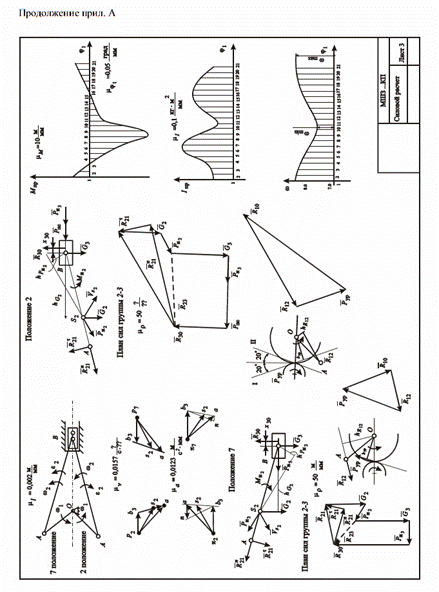

Приложение А. Графическая часть……………………..….........87

Приложение Б. Законы изменения аналога ускорения толкателя кулачкового механизма на фазах удаления …………………….91

Приложение В. Таблица значений inv α. ………………………..91

Приложение В. Титульный лист к курсовому проекту…….......93
