Газоочистка

Основным минусами пылеосадительных камер являются их громоздкость (требуются большие производственные площади) и низкая эффективность очистки, хотя данные аппараты и отличаются низкими показателями гидравлического сопротивления.

В промышленности пылеосадительные камеры используются для предварительной обработки газов. Их применяют на первых уровнях систем газоочистки, для улавливания крупных фракций пыли (более 100 мкм) и снижения нагрузки на аппараты последующих ступеней. Ограждающие конструкции пылеосадительных камер выполняются стальными, кирпичными или железобетонными, в зависимости от требуемых размеров, они так же могут быть полыми или иметь рассекатели (перегородки), для достижения инерционного эффекта, как в жалюзийных пылеуловителях.

Пылеулавливание

Отходящие промышленные газы содержат примеси в виде твёрдых частиц, капелек жидкости, а также вредные газообразные продукты.

По агрегатному состоянию загрязнители атмосферы делятся на две группы:

1. взвешенные (аэрозоли)

2. газообразные и парообразные.

Аэрозоли - взвеси в воздухе мелких частиц, подразделяются на пыль, дым и туман (таблица 2).

Таблица 2 – Классификация аэрозолей

Азрозоль	Размер частиц, мкм	Агрегат состояние	Происхождение
Пыль	10-100	твердое	Механическое измельчение
Дым	0,1-5	твердое	Горение топлив
Туман	Больше 10	жидкое	Туманы кислот

Пылеулавливание - очистка газов от взвешенных в них мелкодисперсных твердых частиц пыли или дыма.

В промышленности применяют механический, электрический и физико-химический способы очистки газов. Механическую и электрическую очистку используют для улавливания из газов твёрдых и жидких примесей, а газообразные примеси улавливают физико-химическими способами.

Механическую очистку газов производят осаждением частиц примесей под действием силы тяжести или центробежной силы, фильтрацией сквозь волокнистые и пористые материалы, промывкой газа водой или др. жидкостью. Наиболее простым, но малоэффективным и редко применяемым является способ осаждения крупной пыли под действием силы тяжести в так называемых пылеосадительных камерах.

Эффективность пылеосадительных камер во многом зависит от времени, которое частицы находятся внутри камеры, и от скорости пылевого потока. Скорость движения газов в пылеосадительных камерах составляет в среднем 0,2 - 1 м/с; в пылевых мешках – 1-1,5 м/с. Стандартные конструкции пылеосадительных камер и пылевых мешков инерционного типа представлены на рисунке 6.1 (а-г).

Рисунок 6.1 - Конструкции пылеосадительных камер и пылевых мешков инерционного типа

Инерционный способ осаждения частиц пыли (или капель жидкости) основан на изменении направления движения газа со взвешенными в нём частицами. Т. к. плотность частиц примерно в 1—3 тыс. раз больше плотности газа, они, продолжая двигаться по инерции в прежнем направлении, отделяются от газа. Инерционными уловителями пыли служат т. н. пылевые мешки, жалюзийные решётки, зигзагообразные отделители и т.п. рисунок 6.1 (д-ж) В некоторых аппаратах используется и сила удара частиц. Всеми такими аппаратами пользуются для улавливания сравнительно крупных частиц; высокой степени очистки газов эти методы не дают.

Циклоны являются наиболее распространенными аппаратами газоочистки, широко применяемыми для улавливания из газов твердых частиц.

Циклоны находят применение в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике.

При небольших капитальных затратах и эксплуатационных расходах циклоны в зависимости от характеристик улавливаемой пыли, типа и режима работы циклона обеспечивают эффективность очистки газов 80-95%.

Циклоны могут использоваться как для предварительной очистки газов и устанавливаться перед тканевыми фильтрами или электрофильтрами, так и самостоятельно.

Основными элементами циклонов являются входной патрубок, корпус, состоящий из конической и цилиндрической частей, выхлопной патрубок и бункер (рисунок 6.2). Газ в основных типах циклонов поступает в верхнюю часть корпуса через приваренный к корпусу входной патрубок. Улавливание пыли происходит под действием центробежной силы, возникающей при движении газа между корпусом и выхлопным патрубком. Уловленная пыль попадает в бункер, а очищенный газ выбрасывается через выхлопной патрубок в атмосферу или поступает на доочистку.

Рис 6.2 - Схема течения газовых потоков в циклоне. 1, 4 - входной и отводящий патрубки; 2 - корпус; 3 - пылевой бункер.

Так как центробежная сила во много раз превосходит силу тяжести, в циклонах осаждается и сравнительно мелкая пыль, с размером частиц примерно 10—20 мкм.

Тканевые и бумажные фильтры, а также фильтры в виде слоя коксовой мелочи, гравия или каких-либо пористых материалов (например, пористой керамики) применяют для очистки газов посредством фильтрации. Наиболее распространёнными газоочистителями такого типа являются тканевые мешочные, или рукавные, фильтры. В зависимости от характера пыли и состава газа мешки изготовляют из шерстяной, хлопчато-бумажной или специальной (например, стеклянной) ткани. Газ проходит сквозь ткань, а частицы пыли задерживаются в мешках (рукавах). Рукавные фильтры служат главным образом для улавливания весьма тонкой пыли; например, при очистке газов, отходящих от ленточных агломерационных машин или от шахтных печей, в рукавных фильтрах улавливается 98—99% всей пыли.

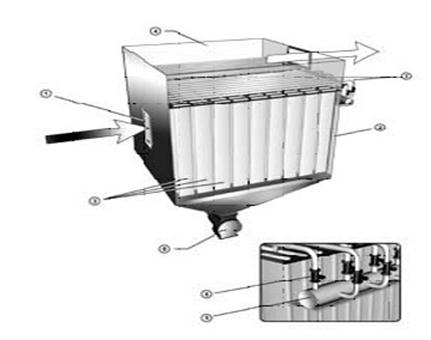

Принцип работы рукавного фильтра следующий (рисунок 6.3): Воздух поступает в фильтр (рисунок слева) по воздуховоду через патрубок (1) в камеру запыленного воздуха (2), проходит через очистные рукава (3), при этом частицы пыли задерживаются на их наружной поверхности, а очищенный воздух поступает в камеру (4) и отводится из фильтра. По мере увеличения толщины слоя пыли на поверхности рукавов возрастает сопротивление движению воздуха и пропускная способность фильтра снижается. Для очистки предусмотрены различные типы систем регенерации запыленных рукавов, наиболее эффективной из которых является система импульсной продувки. К камере запыленного воздуха подключен ресивер сжатого воздуха (5) с электромагнитными клапанами (6). Воздух из ресивера через клапаны поступает в продувочные трубы (7). Регенерация осуществляется кратковременными импульсами сжатого воздуха, поступающего внутрь рукавов сверху через отверстия в продувочных коллекторах. Пыль, отряхиваемая с рукавов, осыпается в бункер и через питатель (8) удаляется из фильтра.

Рис 6.3 – Рукавный фильтр

Очистку газов от пыли промывкой водой применяют в аппаратах различного типа. Наиболее широкое распространение получили Скрубберы, мокрые циклоны, скоростные пылеуловители и пенные пылеуловители. В скоростных (турбулентных) пылеуловителях вода, вводимая в поток запылённого газа, движущегося с высокой скоростью, дробится на мелкие капли. Высокая степень турбулизации газового потока при такой скорости способствует слиянию частиц пыли с каплями воды. Относительно крупные капли воды вместе с частицами пыли легко отделяются затем в простейших уловителях (например, в мокрых циклонах). Аппараты этого типа широко применяются для улавливания очень мелкой пыли (возгонов) и могут обеспечить высокую степень очистки газов. В пенных пылеуловителях запылённый газ в виде мелких пузырьков проходит через слой жидкости с определённой скоростью, вследствие чего образуется пена с высокоразвитой поверхностью контакта между жидкостью и газом. В пенном слое происходит смачивание и улавливание частиц пыли. Благодаря высокой степени улавливания пыли с размерами частиц более 2—3 мкм и малому гидравлическому сопротивлению (порядка 80—100 мм вод. ст.) пенные пылеуловители получили большое распространение.

Электрическая очистка газов основана на воздействии сил неоднородного электрического поля высокого напряжения (до 80 000 в). Аппараты для очистки газов этим методом называются электрическими фильтрами или электрофильтрами. При пропускании через такие фильтры загрязнённого газа происходит его ионизация, заряженные частицы увлекаются к осадительному электроду и осаждаются на нём. Применение электрических фильтров чрезвычайно распространено, особенно для тонкой очистки дымовых газов тепловых электростанций, в цементной промышленности, чёрной и цветной металлургии.

Общий вид электрофильтра приведен на рисунке 6.4.

Рисунок 6.4.- Конструкция электрофильтра 1-коронирующие электроды; 2-пластинчатые осадительные электроды; a – входной газоход; б –выходной газоход; в- камера.

Периодическая очистка осуществляется встряхиванием электродов. Электрофильтры различают сухие и мокрые, с трубчатыми и пластинчатыми электродами. Степень очистки промышленных электрофильтров составляет 85-99%.

Методы очистки промышленных выбросов от газообразных примесей по характеру протекания физико-химических процессов делятся на четыре группы: промывка выбросов растворителями примеси (метод абсорбции); промывка выбросов растворами реагентов, связывающих примеси химически (метод хемосорбции); поглощение газообразных примесей твердыми активными веществами (метод адсорбции); поглощение примесей путем применения каталитического превращения.

Метод абсорбции. Этот метод заключается в разделении газовоздушной смеси на составные части путем поглощения одного или нескольких газовых компонентов этой смеси поглотителем (называемым абсорбентом) с образованием раствора. Физическая сущность процесса абсорбции объясняется так называемой пленочной теорией, согласно которой при соприкосновении жидких и газообразных веществ на поверхности раздела обеих фаз образуется жидкостная и газовая пленки.

Растворимый в жидкости компонент газовоздушной смеси проникает путем диффузии сначала через газовую пленку, а затем сквозь жидкостную и поступает во внутренние слои абсорбента.

В зависимости от конкретных задач применяются абсорберы различных конструкций: пленочные, насадочные, трубчатые и др. Наибольшее распространение получили скрубберы, представляющие собой насадку 1 размещенную в полости вертикальной колонны (рисунок 6.5). В качестве насадки, обеспечивающей большую поверхность контакта газа с жидкостью, обычно используются кольца Рашига, кольца с перфорированными стенками и др. Материалы для изготовления насадки (керамика, фарфор, уголь, пластмассы, металлы) выбираются исходя из соображений антикоррозионной устойчивости. Орошение колонн абсорбентом осуществляется при помощи одного или нескольких разбрызгивателей 2.

Рисунок 6.5 - Орошаемый скруббер-абсорбер с насадкой

Большое распространение получили башни с колпачковыми тарелками. На рисунке 6.6 изображена схема устройства тарельчатого абсорбера, в котором вместо насадки установлено несколько тарелок 1. Каждая тарелка снабжена колпачками 2 с зубчатыми краями, патрубками 3 и переливными трубками 4. Абсорбент в этих аппаратах стекает от тарелки к тарелке по переливным вертикальным трубкам. Очищаемый газ движется снизу вверх в направлении, указанном стрелками, барботируя через слой жидкости. При прохождении между зубцами колпачков газ разбивается на множество струек и пузырьков, в результате чего образуется большая поверхность соприкосновения взаимодействующих веществ. Иногда вместо колпачковых тарелок применяются перфорированные пластины с большим количеством мелких отверстий (диаметр около 6 мм), которые создают пузырьки газа одинаковой формы и размера. Более мелкие отверстия затрудняют стекание промывной жидкости, особенно при значительных расходах газа.

Рисунок 6.6 - Схема тарельчатого абсорбера

Метод хемосорбции. Основан на поглощении газов и паров твердыми или жидкими поглотителями с образованием малолетучих или малорастворимых химических соединений. Большинство реакций, протекающих в процессе хемосорбции, являются экзотермическими и обратимыми, поэтому при повышении температуры раствора образующееся химическое соединение разлагается с выделением исходных элементов. Примером хемосорбции может служить очистка газовоздушной смеси от сероводорода путем применения мышьяковощелочного, этаноламинового и других растворов. При мышьяковощелочном методе извлекаемый из отходящего газа сероводород связывается оксисульфомышьяковой солью, находящейся в водном растворе по реакции

Na₄As₂S₅O₂+H₂S=Na₄As₂S₆O+Н₂О

Регенерация раствора производится окислением кислорода, содержащегося в очищаемом воздухе:

Na₄As₂S₆O+1/2О₂=Na₄As₂S₅O₂+S₂

В этом случае в качестве побочного продукта получается сера.

Методы абсорбции и хемосорбции, применяемые для очистки промышленных выбросов, называются мокрыми методами. Преимущество абсорбционных методов заключается в возможности экономической очистки большого количества газов и осуществления непрерывных технологических процессов. Эффективность мокрой очистки газов, отходящих от гальванических ванн с помощью щелевого скруббера ПВМ при обезвреживании их 2-3%-ным водным раствором едкой щелочи, составляет по хлористому водороду 85-92% и по оксидам азота (NO₂) 64,6%. При использовании в качестве поглотительной жидкости воды эффективность очистки по НС1 снижается до 75%.

Основной недостаток мокрых методов состоит в том, что перед очисткой и после ее осуществления сильно понижается температура газов, что приводит в конечном итоге к снижению эффективности рассеивания остаточных газов в атмосфере.

Метод адсорбции. Основан на физических свойствах некоторых, твердых тел с ультрамикроскопической структурой селективно извлекать и концентрировать на своей поверхности отдельные компоненты из газовой смеси. В пористых телах с капиллярной структурой поверхностное поглощение дополняется капиллярной конденсацией.

Наиболее широко в качестве адсорбента используется активированный уголь. Он применяется для очистки газов от органических паров, удаления неприятных запахов и газообразных примесей, содержащихся в незначительных количествах в промышленных выбросах, а также летучих растворителей и целого ряда других газов. В качестве адсорбентов применяются также простые и комплексные оксиды (активированный глинозем, силикагель, активированный оксид алюминия, синтетические цеолиты или молекулярные сита), которые обладают большей селективной способностью, чем активированные угли. Однако они не могут использоваться для очистки очень влажных газов. Некоторые адсорбенты иногда пропитываются соответствующими реактивами, повышающими эффективность адсорбции, так как на поверхности адсорбента происходит хемосорбция. В качестве таких реактивов могут быть использованы растворы, которые за счет химических реакций превращают вредную примесь в безвредную.

Конструктивно адсорберы выполняются в виде вертикальных, горизонтальных либо кольцевых емкостей, заполненных пористым адсорбентом, через который фильтруется поток очищаемого газа. Выбор конструкции определяется скоростью газовой смеси, размером частиц адсорбента, требуемой степенью очистки и рядом других факторов. Вертикальные адсорберы, как правило, находят применение при небольших объемах очищаемого газа; горизонтальные и кольцевые - при высокой производительности, достигающей десятков и сотен тысяч м³/ч.

Фильтрация газа происходит через неподвижный (адсорберы периодического действия) или движущийся слой адсорбента. Наибольшее распространение получили адсорберы периодического действия, в которых период контактирования очищаемого газа с твердым адсорбентом чередуется с периодом регенерации адсорбента.

На рисунке 6.7 представлена схема адсорбционной установки для удаления SO2 из горячего топочного газа. Основным агрегатом установки служит адсорбер 1, который заполнен древесным активированным углем. Горячий топочный газ проходит теплообменник 2, подогревает воздух, поступающий в топку, и подается в нижнюю часть адсорбера, где при температуре 150-200° С происходит улавливание SO₂. Очищенный дымовой газ выбрасывается в атмосферу через дымовую трубу. Адсорбент после насыщения переводится в десорбер 5, где с помощью подогревателя 3 поддерживается температура 300-600° С. Богатый оксидом серы газ выводится из десорбера и может быть полезно использован. Регенерированный адсорбент поступает в бункер 4 и затем с помощью ковшового элеватора поступает в верхнюю часть адсорбера.

Рисунок 6.7 -. Адсорбционная установка для удаления SO₂ из горячего топочного газа

Каталитический метод. Этим методом превращают токсичные компоненты промышленных выбросов в вещества безвредные или менее вредные для окружающей среды путем введения в систему дополнительных веществ, называемых катализаторами. Каталитические методы основаны на взаимодействии удаляемых веществ с одним из компонентов, присутствующих в очищаемом газе, или со специально добавляемым в смесь веществом на твердых катализаторах. Действие катализаторов проявляется в промежуточном (поверхностном) химическом взаимодействии катализатора с реагирующими соединениями, в результате которого образуются промежуточные вещества и регенерированный катализатор. В большинстве случаев катализаторами могут быть металлы или их соединения (платина и металлы платинового ряда, оксиды меди и марганца и т. д.). Для осуществления каталитического процесса необходимы незначительные количества катализатора, расположенного таким образом, чтобы обеспечить максимальную поверхность контакта с газовым потоком. Катализаторы обычно выполняются в виде шаров, колец или проволоки, свитой в спираль. Катализатор может состоять из смеси неблагородных металлов с добавкой платины и палладия (сотые доли % к массе катализатора), нанесенных в виде активной пленки на нихромовую проволоку, свитую в спираль. На рисунке 6.8 представлен каталитический реактор, предназначенный для окисления толуола, содержащегося в газовоздушных выбросах цехов окраски. Воздух, содержащий примеси толуола, подогревается в межтрубном пространстве теплообменника - рекуператора 1, откуда по переходным каналам он поступает в подогреватель 4. Продукты сгорания природного газа, сжигаемого в горелках 5, смешиваются с воздухом, повышая его температуру до 250-350° С, т. е. до уровня, обес почивающего оптимальную скорость окисления толуола на поверхности катализатора. Процесс химического превращения происходит на поверхности катализатора 3, размещенного в контактном устройстве 2. В качестве катализатора применена природная марганцевая руда (пиромзит) в виде гранул размером 2-5 мм, про-мотированных азотнокислым палладием. В результате окисления толуола образуются нетоксичные продукты: оксид углерода и водяные пары (С₇Н₈+9О₂->7СО₂+4Н₂О). Смесь воздуха и продуктов реакции при температуре 350-450° С направляется в рекуператор 1, где отдает тепло газовоздушному потоку, идущему на очистку, и затем через выходной патрубок выводится в атмосферу. Эффективность очистки такого реактора составляет 95-98% при расходе вспомогательного топлива (природного газа) 3,5-4,0 м³ на 1000 м³ очищаемого воздуха. Гидравлическое сопротивление реактора при номинальной нагрузке (800-900 м³/ч) не превышает 150-180 Па. Скорость процесса находится в пределах от 8000 до 10000 объемов на объем катализаторной массы в 1 ч.

Рисунок 6.8 -. Каталитический реактор

В последние годы каталитические методы очистки нашли применение для нейтрализации выхлопных газов автомобилей. Для комплексной очистки выхлопных газов - окисления продуктов неполного сгорания и восстановления оксида азота -применяют двухступенчатый каталитический нейтрализатор (рисунок 6.9). Установка состоит из последовательно соединенных восстановительного 2 и окислительного 4 катализаторов. Отработавшие газы через патрубок 1 поступают к восстановительному катализатору 2, на котором происходит нейтрализация оксидов азота по следующим реакциям:

NO+СО->1/2N₂+CO₂; NO+Н₂->1/2N₂+Н₂О

В качестве восстановительного катализатора применяют монельметалл (медноникёлевый сплав) или катализатор из благородных металлов (например, платина на глиноземе). При объемной скорости порядка 100000 ч^-1эффективность очистки по NO достигает 90% и выше.

Рисунок 6.9 -. Двухступенчатый каталитический нейтрализатор

После восстановительного катализатора к отработавшим газам для создания окислительной среды через патрубок 3 подводится вторичный воздух. На окислительном катализаторе происходит нейтрализация продуктов неполного сгорания - оксида углерода и углеводородов:

СО+1/2O₂->СO₂; С_xH_y+(x+y/4)O₂->xCO₂+1/2H₂O,

Термический метод. Достаточно большое развитие в отечественной практике нейтрализации вредных примесей, содержащихся в вентиляционных и других выбросах, имеет высокотемпературное дожигание (термическая нейтрализация). Для осуществления дожигании(реакций окисления) необходимо поддержание высоких температур очищаемого газа и наличие достаточного количества кислорода. Выбор схемы дожигания зависит от температуры и количества выбросов, а также от содержания в них вредных примесей, кислорода и других компонентов. Если выбросные газы имеют высокую температуру, процесс дожигания происходит в камере с подмешиванием свежего воздуха. Так, например, происходит дожигание оксида углерода в газах, удаляемых системой вентиляции от электродуговых плавильных печей, дожигание продуктов неполного сгорания (СО и С_ХН_У) автомобильного двигателя непосредственно на выходе из цилиндров в условиях добавки избыточного воздуха. Системы огневого обезвреживания обеспечивают эффективность очистки 90-99%
