Методика расчета скруббера Вентури

Скрубберы Вентури нашла наибольшее применение среди аппа­ратов мокрой очистки газов с осаждением частиц пыли на поверхность капель жидкости. Они обеспечивают эффективность очистки 0,96...О,98 на пыли со средним размером частиц I...2 мкм при начальной концентрации пыли до 100 г/м³. Удельный расход воды на орошение при этом составляет 0,4...0,6 л/м³.

Для расчетов эффективности очистки от пыли производствен­ных выбросов скруббером Вентури необходимы следующие исход­ные данные: плотность газа в горловине r_Г, кг/м³; скорость газа в горловине Wr, м/с; массовый расход газа М_Г, кг/с; массовый расход орошающей жидкости М_Ж, кг/с; удельный расход жидкости m, л/м³; давление жидкости р_Ж, кПа; плотность жидкости r_Ж, кг/м³,

Расчет ведется в следующем порядке:

1. Определяют гидравлическое сопротивление сухой трубы Вентури, Н/м², по формуле

Dp_c =x_C* W_Г²*r_Г/2 (2.9)

где x_C - коэффициент гидравлического сопротивления сухой трубы; W r - скорость газа в горловине, м/с; r_Г - плотность газа в горловине, кг/м³.

2. Рассчитывают гидравлическое сопротивление, обусловлен­ное введением орошающей жидкости, Н/м², по формуле

Dp_Ж= x_Ж*W_Г²*r_Ж/2 (2.10)

где x_Ж - коэффициент гидравлического сопротивления трубы, обусловленный вводом жидкости; r_Ж - плотность жидкости, кг/м³; m - удельный расход жидкости на орошение, л/м³.

При атом величина x_Ж определяется из соотношения

x_Ж / x_C = 0,63 (Мж / Mr • r_Г/r_Ж)^-0,3 (2.11)

где Мж и Mr - массовые расходы жидкости и газа, кг/с.

3. Находят гидравлическое сопротивление трубы Вентури, Н/м² по формуле

Dp = Dp_C+Dp_Ж (2.12)

4. Находят суммарную энергию сопротивления Кт, Па, по фор­муле

Кт=Dp+p_Ж(v_Ж / v_Г) (2.13)

где p_Ж - давление распыляемой жидкости на входе в пылеулови­тель, Па; v_Ж, v_Г соответственно, объемные расходы жид­кости и газа, м³/с.

5. Определяют эффективность скруббера Вентури по формуле

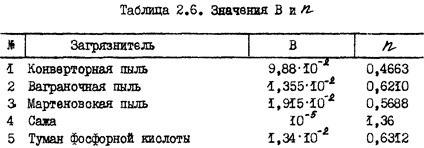

где Кт - суммарная энергия сопротивления, Па; В и п - константы, зависящие от физико-химических свойств и дисперсного состава пыли (см. табл. 2.6).
