Сбор и подготовка скважинной продукции

Практическое занятие № 13

Продукция нефтяных скважин представляет собой смесь нефти, газа и пластовой минерализованной воды. Очень часто нефть и вода при интенсивном перемешивании образуют эмульсию — смесь, в которой мелко раздробленные капли воды находятся в нефтяной среде во взвешенном состоянии и поэтому не отстаиваются и не сливаются друг с другом.

В продукции газовых скважин, кроме газа, может содержаться жидкая фаза в виде капелек и паров воды, а в газоконденсатных скважинах также и жидкие углеводороды. Кроме газа и жидкости, в продукции скважин содержатся механические примеси: частицы песка и глины, выносимые из пласта.

Для сбора нефти и газа, их транспортирования, отделения друг от друга и освобождения от посторонних примесей, а также для замеров добываемой продукции на территории нефтяных промыслов строится система трубопроводов, аппаратов и сооружений, в которых выполняются следующие операции:

1) сбор и замер продукции скважин;

2) отделение (сепарация) нефти от газа;

3) освобождение нефти и газа от воды и механических примесей;

4) транспорт нефти от сборных и замерных установок до промысловых резервуарных парков и газа до компрессорных станций или газораспределительных узлов;

5) обезвоживание (деэмульсация) нефти и в ряде случаев ее обессоливание и стабилизация, т. е. удаление из нее легких углеводородов;

6) удаление из газа ненужных примесей и отбензинивание его;

7) учет добычи нефти и газа и их сдача транспортным организациям.

Единой универсальной схемы промыслового сбора, транспорта и обработки нефти и газа не существует. Все имеющиеся схемы видоизменяются в зависимости от местных условий: географического расположения промысла, расстояния между скважинами, объема добычи, способа эксплуатации скважин, качества добываемой нефти, ее обводненности и т. п.

Общий основной принцип всех схем сбора, транспорта и обработки нефти и газа — предупреждение потерь легких фракций, недопущение контакта нефти с атмосферой и обеспечение наиболее полного отделения от нефти газа, воды и механических примесей.

2. Системы сбора нефти на промыслах.

В настоящее время известны следующие системы промыслового сбора:

¨ самотечная двухтрубная;

¨ высоконапорная однотрубная;

¨ напорная.

При самотечной двухтрубной системе сбора (рис. 1) продукция скважин сначала разделяется при давлении 0,6 МПа. Выделяющийся при этом газ под собственным давлением транспортируется до компрессорной станции или сразу на газоперерабатывающий завод (ГПЗ), если он расположен поблизости. Жидкая фаза направляется на вторую ступень сепарации. Выделившийся здесь газ используется на собственные нужды. Нефть с водой самотеком (за счет разности нивелирных высот) поступает в резервуары участкового сборного пункта, откуда подается насосом в резервуары центрального сборного пункта (ЦСП).

Рис. 1. Принципиальная схема самотечной двухтрубной системы сбора:

1 - скважины; 2 - сепаратор 1-й ступени; 3 - регулятор давления типа "до себя"; 4 - газопровод; 5 - сепаратор 2-й ступени; 6 - резервуары; 7 - насос;
8 - нефтепровод; УСП - участковый сборный пункт; ЦСП - центральный сборный пункт; УКПН – установка комплексной подготовки нефти

За счет самотечного движения жидкости уменьшаются затраты электроэнергии на ее транспортировку. Однако данная система сбора имеет ряд существенных недостатков основной из которых - потери углеводородов при данной системе сбора достигающие 2...3 % от общей добычи нефти.

По этим причинам самотечная двухтрубная система сбора в настоящее время существует только на старых промыслах.

Высоконапорная однотрубная система сбора (рис. 2). Ее отличительной особенностью является совместный транспорт продукции скважин на расстояние до нескольких десятков километров за счет высоких (до 6...7 МПа) устьевых давлений.

Применение высоконапорной однотрубной системы позволяет перенести операции по сепарации нефти на центральные сборные пункты. Благодаря этому достигается максимальная концентрация технологического оборудования, укрупнение и централизация сборных пунктов, сокращается металлоемкость нефтегазосборной сети, исключается необходимость строительства насосных и компрессорных станций на территории промысла, обеспечивается возможность утилизации попутного нефтяного газа с самого начала разработки месторождений.

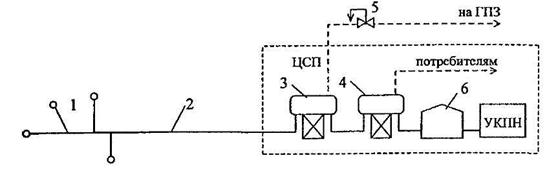

Рис. 2. Принципиальная схема высоконапорной однотрубной системы сбора:

1 - скважины; 2 - нефтегазопровод; 3 - сепаратор 1-й ступени;
4 - сепаратор 2-й ступени; 5 - регулятор давления; 6 – резервуары; УКПН – установка комплексной подготовки нефти

Недостатком системы является то, что в нефтегазосборном трубопроводе имеют место значительные пульсации давления и расхода жидкости и газа. Это нарушает устойчивость трубопроводов, часто вызывает их разрушение из-за усталости металла труб, отрицательно влияет на работу сепараторов и контрольно-измерительной аппаратуры.

Высоконапорная однотрубная система сбора может быть применена только на месторождениях с высокими пластовыми давлениями.

Напорная система сбора (рис. 3) предусматривает однотрубный транспорт нефти и газа на участковые сепарационные установки, расположенные на расстоянии до 7 км от скважин, и транспорт газонасыщенных нефтей в однофазном состоянии до ЦСП на расстояние 100 км и более.

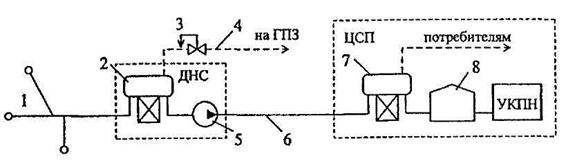

Рис. 3. Принципиальная схема напорной системы сбора:

1 - скважины; 2 - сепаратор 1-й ступени; 3 - регулятор давления типа "до себя"; 4 - газопровод; 5 - насосы; 6 - нефтепровод, 7 - сепаратор 2-й ступени; 8 - резервуар; ДНС - дожимная насосная станция; УКПН – установка комплексной подготовки нефти

Продукция скважин подается сначала на площадку дожимной насосной станции (ДНС), где при давлении 0,6...0,8 МПа в сепараторах 1-й ступени происходит отделение части газа, транспортируемого затем на ГПЗ бескомпрессорным способом. Затем нефть с оставшимся растворенным газом центробежными насосами перекачивается на площадку центрального пункта сбора, где в сепараторах 2-й ступени происходит окончательное отделение газа. Выделившийся здесь газ после подготовки компрессорами подается на ГПЗ, а дегазированная нефть самотеком (высота установки сепараторов 2-й ступени 10... 12 м) в сырьевые резервуары.

Применение напорной системы сбора позволяет:

- сконцентрировать на ДСП оборудование по подготовке нефти, газа и воды для группы промыслов, расположенных в радиусе 100 км;

- применять для этих целей более высокопроизводительное оборудование, уменьшив металлозатраты, капитальные вложения и эксплуатационные расходы;

- снизить капиталовложения и металлоемкость системы сбора, благодаря отказу от строительства на территории промысла компрессорных станций и газопроводов для транспортировки нефтяного газа низкого давления;

- увеличить пропускную способность нефтепроводов и уменьшить затраты мощности на перекачку вследствие уменьшения вязкости нефти, содержащей растворенный газ.

Недостатком напорной системы сбора являются большие эксплуатационные расходы на совместное транспортирование нефти и воды с месторождений до ЦСП и, соответственно, большой расход энергии и труб на сооружение системы обратного транспортирования очищенной пластовой воды до месторождений для использования ее в системе поддержания пластового давления.

В настоящее время широко применяют системы сбора, лишенные указанных недостатков.

Система, изображенная на рис. 4 а, отличается от традиционной напорной тем, что еще перед сепаратором первой ступени в поток вводят реагент деэмульгатор, разрушающий водонефтяную эмульсию. Это позволяет отделить основное количество воды от продукции скважин на ДНС. На центральном же сборном пункте установка комплексной подготовки нефти расположена перед сепаратором второй ступени. Это связано с тем, что нефть, содержащая растворенный газ, имеет меньшую вязкость, что обеспечивает более полное отделение воды от нее.

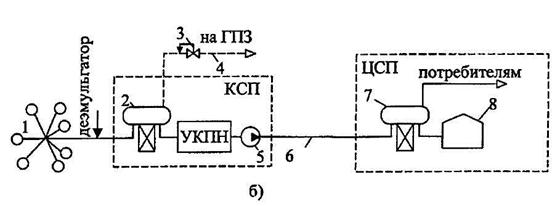

Рис. 4. Принципиальные схемы современных систем сбора: а) - с подготовкой нефти в газонасыщенном состоянии на ЦСП; б) - с подготовкой нефти в газонасыщенном состоянии на КСП; (обозначения см. на рис. 7.31.) 1 - скважины; 2 - сепаратор 1-й ступени; 3 - регулятор давления типа "до себя"; 4 - газопровод; 5 - насосы; 6 - нефтепровод, 7 - сепаратор 2-й ступени; 8 - резервуар; ДНС - дожимная насосная станция

Особенностью схемы, изображенной на рис. 4 б, является то, что установка комплексной подготовки нефти (УКПН) перенесена ближе к скважинам. ДНС, на которой размещается УКПН, называется комплексным сборным пунктом (КСП).

Последняя схема применяется при большом числе скважин, подключенных к КСП.

3. Промысловая подготовка нефти.
