Конструкции линий, подстанций и их основного электрооборудования

В этом параграфе не излагаются подробные сведения о конструктивном исполнении и комплексах электрооборудования ИП СЭС, входящих в состав ЭЭС и описываемых в лекции 7 (ТЭЦ, ПС 35—220 кВ и т.п.). Здесь уделяется внимание специфике и современным тенденциям конструктивных решений и применяемого основного электрооборудования линий и ПС СЭС.

Линии СЭС. Линии глубоких вводов 110—220 кВ, передающие десятки и сотни мегаватт в центральные районы крупных городов, следует осуществлять подземными кабельными линиями. Такая конструкция этих линий экономически оправдана в связи с высокой стоимостью отчуждаемой территории жилых районов с учетом стоимости инженерного оборудования (транспорт, водо- и газопроводы и др.), безопасностью для населения, а также по архитектурным технико-эстетическим соображениям. Аналогичное применение кабелей 110—500 кВ наблюдается и при электроснабжении крупных промышленных предприятий, по историческим причинам оказавшихся в глубине территории города; известны такие решения при питании крупных подземных подстанций метрополитена и прилегающих к ним районов. До последнего времени описываемые линии выполнялись маслонаполненными кабелями низкого давления. В современный и перспективный периоды следует применять кабели с синтетической изоляцией («сшитый» полиэтилен).

Линии 6—20 кВ в сельских районах и населенных пунктах городского и коттеджного типа с застройкой зданиями до трех этажей обычно воздушные. Это связано со значительно меньшей стоимостью ВЛ по сравнению с кабельными. В настоящее время имеется возможность существенного повышения надежности воздушных линий данных напряжений и удешевления прокладки их трасс при применении так называемых самонесущих изолированных проводов (СИП).

На территориях промышленных предприятий и городов линии 6—20 кВ следует выполнять кабелями.

В жилых районах городов обычно применяется прокладка кабелей в траншеях (в грунте) (рис. 5.9, а), а также в асбоцементных трубах или железобетонных блоках при пересечениях с улицами, бульварами и т.п. При прокладке 20 кабелей и более применяются специальные туннели (рис. 5.9, б).

На промышленных предприятиях, где наблюдается значительная плотность использования территории, а также возможны химическое загрязнение грунта, попадание на грунт расплавленных металлов, применяются конструктивные замены подземных кабельных линий надземными их прокладками в галереях (рис. 5.10).

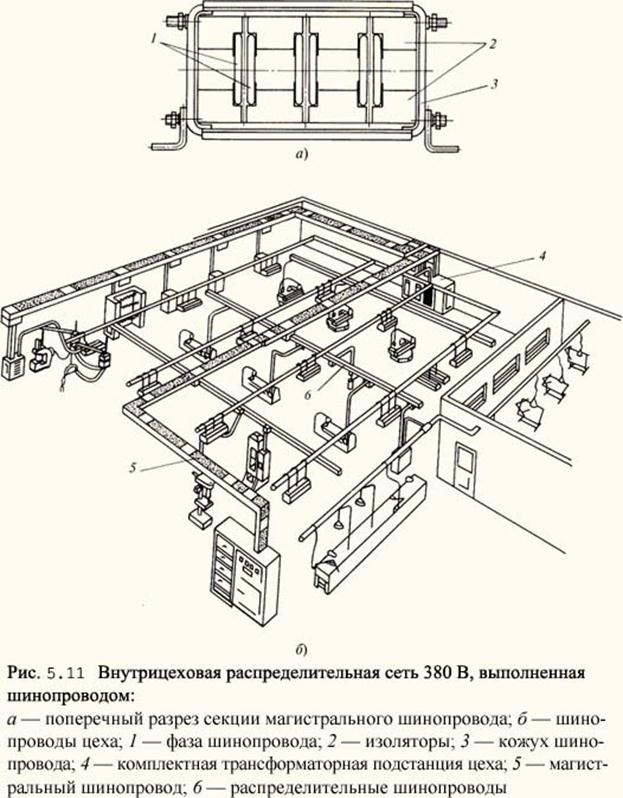

Внутрицеховая прокладка кабеля выполняется в каналах (рис. 5.10, а) полов цехов, а также магистральными распределительными шинопроводами. Последние представляют собой алюминиевые шины, изолированные от металлических коробов, прикрепляемых к строительным конструкциям цеха (рис. 5.11). Данный тип внутрицеховой распределительной сети заслуженно получил широкое распространение как дающий широкие возможности различного расположения ЭП и его подключений, а также обеспечивающий высокую надежность внутрицеховых электросетей.

Понижающие подстанции СЭС.

Подстанции 35—220/6—10 кВ могут выполняться как с открытыми распределительными устройствами (РУ) высшего напряжения, располагающимися на территории, прилегающей к зданию, в котором размещаются РУ 6—20 кВ, диспетчерский пункт и др., так и с закрытыми РУ всех номинальных напряжений. Отмечается особая актуальность всемерной экономия площадей, занимаемых ГПП и ПГВ. Данное условие наиболее полно реализуется при осуществлении указанных ПС с РУ 35—220 кВ из герметичных комплектных ячеек с элегазовой изоляцией (КРУЭ) и с закрытой установкой трансформаторов 35—220/6—10 кВ с принудительным охлаждением.

Подстанция 110 кВ указанного конструктивного выполнения с трансформаторами мощностью 2x63 MB · А занимает площадь не более 0,5—0,6 га, а ПС 220/110/10 кВ с автотрансформаторами мощностью 2x250 MB · А — в пределах 0,8—1 га. Аналогичные по установленной мощности трансформаторов ПС с открытыми распределительными устройствами высших напряжений и открытой установкой трансформаторов потребовали бы в 3—4 раза большей территории. Помимо указанного при применении КРУЭ обеспечивается экологическая безопасность для эксплуатационного персонала ввиду экранирования электрических и магнитных полей металлическими кожухами КРУЭ.

Сооружение закрытых ПС 35—220 кВ с электрооборудованием в виде воздушных или масляных выключателей, опорных разъединителей, открытых шин и т.п. приводит к увеличению объемов здания — сравнительно с применением КРУЭ — в 3,5—4 раза.

Современной и перспективной тенденцией является осуществление распределительных устройств 6—10 кВ ГПП и ПГВ с применением вакуумных или элегазовых выключателей, обладающих меньшими габаритами по сравнению с малообъемными масляными выключателями, а также имеющих большие предельные токи отключаемых коротких замыканий (до 40—50 кА).

Трансформаторные подстанции 6—20/0,38—0,66 кВ любой технологической области электроснабжения содержат вводное устройство 6—20 кВ, один или два трансформатора, распределительный щит 380/220—660/380 В, аппараты защиты трансформаторов и линий вторичного напряжения от токов коротких замыканий, а также АВР в тех случаях, когда это требуется.

Трансформаторные подстанции выполняются как отдельно стоящими от производственных и жилых зданий, так и встроенными в здания.

В СЭС промышленных предприятий расположение ТП вне зданий достаточно часто применялось в прошедший период, но и в настоящее время это необходимо по условиям охраны труда в цехах, где продукты производства и выбросы в воздух взрыво- и пожароопасны.

В настоящее время в большинстве случаев применяются внутрицеховые ТП 6—20 кВ индустриального изготовления, представляющие собой комплекс конструктивных элементов и всего необходимого электрооборудования; комплектные трансформаторные пункты (КТП) выпускаются с трансформаторами типа ТМ мощностью от 250 до 2500 кВ · А (рис. 5.12).

Совместная установка двух КТП позволяет образовывать двухтрансформаторную ТП. Обычно КТП устанавливаются на полу цеха. Однако в некоторых случаях КТП могут устанавливаться на специальных конструкциях выше основного технологического оборудования (4—5 м), что способствует более полному использованию площади цеха.

Отдельно стоящие ТП 6—20 кВ электросетей городских жилых районов размещаются внутри жилых кварталов. Современным направлением является полностью индустриальное (в конструктивной и электротехнической частях) изготовление отдельностоящих городских ТП с применением синтетической изоляции, герметических трансформаторов (ТМГ), элегазовых выключателей нагрузки и с помещением всего электрооборудования 6-20 кВ в герметическии кожух, заполненный элегазом (рис. 5.13).

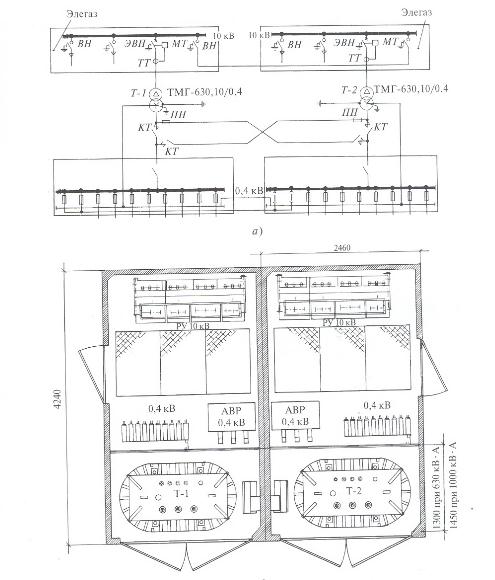

Рис. 5.13. Городская малогабаритная блочная трансформаторная подстанция 6—20/0,4 кВ с трансформаторами ТМГ 2x630 кВ • А:

а -принципиальная электрическая схема; б - план размещения электрооборудования; ВИ - выключатели нагрузки; ЭВН —-элегазовые выключатели нагрузки; МТ - максималь­но-токовые реле; ПН - плавкие предохранители; КТ – контакторы.

Вместе с тем в многоэтажных (более 30-35 этажей), многообъемных зданиях оправдано размещение ТП внутри них, но с установкой «сухих» трансформаторов.

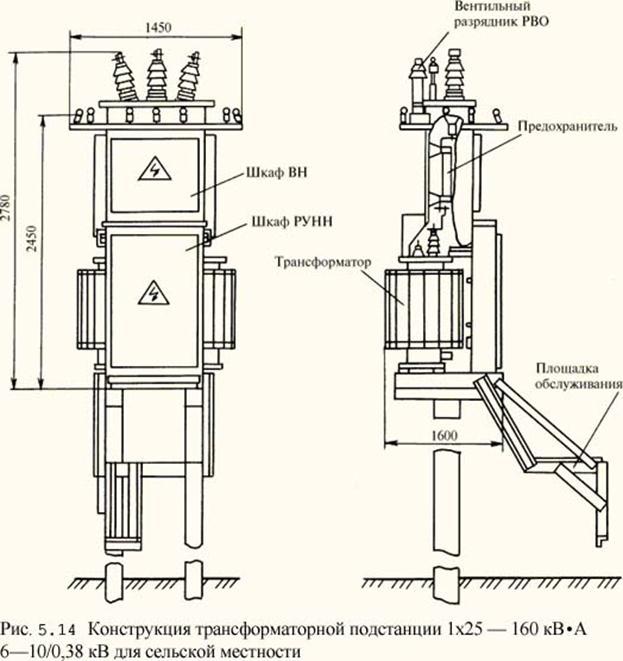

Основным видом ТП 6—20/0,38 кВ электроснабжения сельскохозяйственных районов являлся «мачтовый тип», когда трансформатор и все иное электрооборудование размещается на специальной деревянной П- или АП-образной опоре. Вместе с тем применяются отдельностоящие ПС с кирпичной строительной частью. Современным направлением развития сельских ТП является применение специализированных индустриально изготовляемых комплектных ПС (рис. 5.14).

Распределительные устройства распределительных пунктов состоят из ячеек выключателей вводов питающих и отходящих линий, секционного выключателя, измерительных трансформаторов и др. Ранее в РП применялись малообъемные масляные выключатели в сочетании с комплектными ячейками одностороннего обслуживания (КСО). Современные тенденции заключаются в применении вакуумных и элегазовых выключателей 6—20 кВ, а также конструктивно усовершенствованных и автоматизированных комплектных ячеек, что сокращает площади РП и повышает надежность электроснабжения.
