Волновые параметры и натуральная мощность. В силу относительно незначительного влияния r0ф и g0 волновые пара­метры и натуральная мощность ВЛ с расщепленной фазой (330—1150 кВ) имеют слабо выраженную

В силу относительно незначительного влияния r_0ф и g₀ волновые пара­метры и натуральная мощность ВЛ с расщепленной фазой (330—1150 кВ) имеют слабо выраженную зависимость от сечения провода, причем тем меньшую, чем выше номинальное напряжение и число проводов в фазе. Среднее значение модуля волнового сопротивления для линий 330 кВ составляет примерно 307 Ом, для линий 500 и 750 кВ с п = 4 — 288 Ом, для линий 750 кВ с п = 5 — 272 Ома, для линий 1150кВ с п = 8 и п =10 — 257 и 242 Ома соответственно.

Уменьшение модуля волнового сопротивления с ростом (U_ном и n по сравнению с линиями с нерасщепленной фазой происходит примерно в той же степени, что и изменения х₀ и b_о, отношение которых в основном определяет величину Z_В.

Аргумент волнового сопротивления ВЛ 330—1150 кВ отрицателен и не превышает -5°, уменьшаясь с ростом U_ном и n до -0,7°. Это в свою очередь означает, что с достаточной для практики точностью волновое сопротивление можно считать вещественным числом.

Аналогично коэффициент затухания а, определяющий отличие γ от

чисто мнимой величины, лежит в пределах 9,7— 1,6 % от соответствующих значений β, уменьшаясь с ростом U_ном и n, что позволяет с достаточной для

практики точностью оценивать модуль у лишь по значению коэффициента

изменения фазы. Последний для линий 330 и 500 кВ составляет примерно 1,06∙10^-31/км, а для линий 750 и 1150 кВ близок к 1,05∙10^-3 1/км.

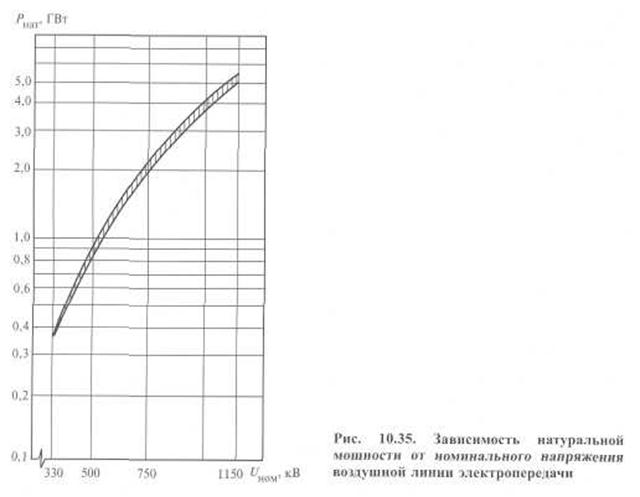

Изменение натуральной мощности как функции U_ном показано на рис. 10.35, где верхняя и нижняя границы заштрихованной зоны соответ­ствуют максимальному и минимальному сечениям из применяемого при данном U_ном диапазона. Являясь ориентировочным показателем пропуск­ной способности линий длиной 1000—1500 км, т. е. линий класса напря­жения 500 кВ и выше, она весьма слабо зависит от сечения провода и рас­тет пропорционально квадрату номинального напряжения [см. формулу (10.8)]. В соответствии с указанными выше средними значениями модуля волнового сопротивления среднее значение натуральной мощности ВЛ 330 кВ составляет примерно

355 МВт, 500 кВ — 868 МВт, 750 кВ с п = 4 и п = 5 — соответственно 1954 и 2068 МВт, 1150 кВ с п = 8 и п = 10 — соответственно 5146 и 5468 МВт. Таким образом, увеличение напряжения примерно в 10 раз (со 11О до 1150 кВ) наряду с увеличением числа про­водов в фазе с 1 до 10 позволяет увеличить натуральную мощность (а сле­довательно, и пропускную способность) ВЛ с 28 до 5468 МВт, т. е. почти в 200 раз.
