Иерархические комбинации

Иерархические звезды

Звездные топологии также могут быть созданы путем иерархического объединения нескольких несложных сетей такой же архитектуры (рис. 5.8). Иерархические звезды могут состоять из единственного конфликтного домена, либо с помощью коммутаторов и мостов сегментированы на несколько конфликтных доменов. Топология иерархической звезды предполагает использование одного яруса концентраторов для обеспечения возможности соединения пользователей и сервера и второго яруса концентраторов, поддерживающих магистраль передачи данных.

Общая производительность сети может быть повышена только в случае соблюдения всех требований, которые накладываются на отдельные компоненты. Современные коммутирующие концентраторы позволяют одновременно использовать преимущества нескольких технологий. Для поддержки новой топологии достаточно вставить в концентратор соответствующую плату. Иерархическая топология представляет собой комбинацию различных топологий (рис. 5.9). В этом примере комбинированной иерархической топологии магистраль, поддерживающая асинхронный режим передачи (Asynchronous Transfer Mode – ATM), используется для соединения пользовательских концентраторов. Серверы объединены в кольцо FDDI, в то время как пользовательские станции используют стандарт Ethernet.

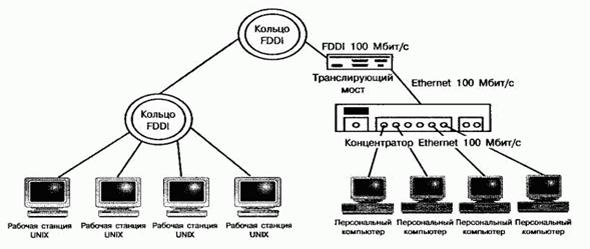

Рис. 5.9. Комбинированная иерархическая топология

Рис. 5.10. Область рабочих станций локальной сети

Наряду с известными топологиями вычислительных сетей (кольцо, звезда и шина), на практике при­меняется и комбинированная сетевая топология «дерево». Она образуется в основном в виде комбинаций вы­шеназванных топологий вычислительных сетей. Основание дерева вычислительной сети располагается в точке (корень), в которой собираются ком­муникационные линии информации (ветви дерева).

Вычислительные сети с древовидной структурой применяются там, где невозможно непосредствен­ное применение базовых сетевых структур в чистом виде. Для подключения большого числа рабо­чих станций соответст­венно адаптерным платам применяют сетевые усилители и/или коммута­торы. Коммутатор, обладающий одновременно и функциями усилителя, на­зывают активным концентрато­ром. На практике применяют две их разновидности, обеспечивающие под­ключение соответственно восьми или шестнадцати линий.

Устройство, к которому можно присоединить максимум три станции, называют пассивным концен­тратором. Пассивный концентратор обычно ис­пользуют как разветвитель. Он не нуждается в уси­лителе. Предпосылкой для подключения пассивного концентратора является то, что максимально возможное расстояние до рабочей станции не должно превышать несколь­ко десятков метров.
