Компрессионный метод

Отбензинивание газов

Основные объекты газоперерабатывающих заводов

На газоперерабатывающих заводах (ШЗ) с полным (законченным) технологическим циклом применяют пять основных технологических процессов:

1) прием, замер и подготовка (очистка, осушка и т.д.) газа к переработке;

2) компримирование газа до давления, необходимого для переработки;

3) отбензинивание газа, т.е. извлечение из него нестабильного газового бензина;

4) разделение нестабильного бензина на газовый бензин и индивидуальные технически чистые углеводороды (пропан, бутаны, пентаны, н-гексан);

5) хранение и отгрузка жидкой продукции завода.

Газоперерабатывающее производство может быть организовано не только как ГПЗ, но и как газоотбензиниваюшая установка в составе нефтегазодобывающего управления (НГДУ) или нефтеперерабатывающего завода (НПЗ). Это делается когда количество исходного сырья невелико.

Принципиальная технологическая схема ГПЗ приведена на рис. 9.1.

Газ поступает на пункт приема под давлением ОД 5...0,35 МПа. Здесь сначала производят замер его количества, а затем направляют в приемные сепараторы, где от газа отделяют механические примеси (песок, пыль, продукты коррозии газопроводов) и капельную влагу. Далее газ поступает на установку очистки газа 2, где от него отделяют сероводород и углекислый газ.

Компрессорная станция 1-й ступени 3 предназначена для перекачки сырьевого («сырого») газа. Сжатие осуществляется в одну, две или три ступени газомоторными компрессорами (10 ГК, 10 ГКМ, 10 ГКН) или центробежными нагнетателями (К-380, К-980).

На отбензинивающих установках 4 сырьевой газ разделяют на нестабильный газовый бензин, отбензиненный газ и сбросной газ. Нестабильный бензин направляют на газофракционирующие установки 6. Отбензиненный («сухой») газ компрессорной станцией П-й ступени 5 закачивается в магистральный газопровод или реализуется местным потребителям. Сбросной газ используют для топливных нужд котельной и трубчатых печей.

Газофракционирующие установки 6 предназначены для разделения нестабильного бензина на газовый (стабильный) бензин и индивидуальные технически чистые углеводороды: этан, пропан, бу-таны, пентаны и н-гексан. Получаемые продукты газоразделения откачивают в товарный парк 7, откуда впоследствии производится их отгрузка железнодорожным транспортом или по трубопроводам.

Для отбензинивания газов используются компрессионный, абсорбционный, адсорбционный и конденсационный методы.

Сущность компрессионного метода заключается в сжатии газа компрессорами и последующем его охлаждении в холодильнике. Уже при сжатии тяжелые компоненты газа частично переходят из газовой фазы в жидкую. С понижением температуры выход жидкой фазы из сжатого газа возрастает.

Компрессионный метод применяют для отбензинивания «жирных» газов, в которых содержится более 1000 г/м^! тяжелых углеводородов. Оптимальным для нефтяных газов является давление компримирования 2...4 МПа.

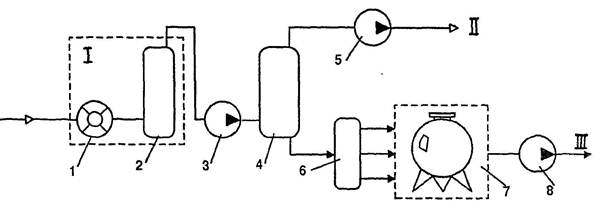

Рис. 9.1. Принципиальная технологическая схема ГПЗ:

1 - узел замера количества газа; 2 - установка очистки газа; 3 - компрессорная станция;

4 - отбензиниваюшие установки; 5 - компрессорная станция 2-й ступени; 6 - газофракциоиирующие установки; 7 - товарный парк; 8 - пункт отгрузки жидкой продукции.

I - пункт приема газа; II - сухой газ потребителям; III - жидкая продукция потребителям
