При групповом соединении
|
|
|
|
Неравномерности распределения нагрузки
Последовательное и параллельное соединение приборов, применяемое для увеличения допустимых значений тока и напряжения в одной ветви мощного преобразователя или аппарата, называется групповым соединением. Групповое соединение иногда применяется также для повышения надежности преобразователей, в которых выход из строя отдельного прибора не должен нарушать работы всей установки.
Из-за технологического разброса вольт-амперных характеристик при параллельном соединении отдельные приборы перегружаются по току, а при последовательном – по напряжению. При параллельном соединении, например, двух диодов (рис. 8.1, а) через диод VD1, имеющий более крутую прямую ветвь ВАХ (меньшее динамическое сопротивление rТ), при общем прямом напряжении uF протекает ток i1, больший, чем ток i2 диода VD2 с пологой прямой ветвью ВАХ. В случае последовательного соединения диодов VD1 и VD2 (рис. 8.1, б), имеющих разброс обратных ветвей ВАХ, при приложении обратного напряжения uR по цепи диодов протекает общий обратный ток iR. К диоду VD1 с более пологой обратной характеристикой приложена большая доля общего обратного напряжения uR, равная uR1. Увеличение разброса характеристик ухудшает работу диодов при групповом соединении.
Условия работы еще более ухудшаются при групповом соединении тиристоров, В динамических режимах приложения прямого напряжения из-за разброса времени восстановления запирающей способности к тиристору с меньшим временем может прикладываться полное напряжение всей цепи, и тиристор может самопроизвольно включаться. При параллельном соединении тиристор, имеющий меньшее время включения, воспринимает весь ток главной цепи и может выйти из строя из-за теплового пробоя.
Для обеспечения надежной работы полупроводниковых приборов при групповом соединении, как правило, должны применяться меры для равномерного распределения тока при параллельном и напряжения при последовательном соединениях.
а б

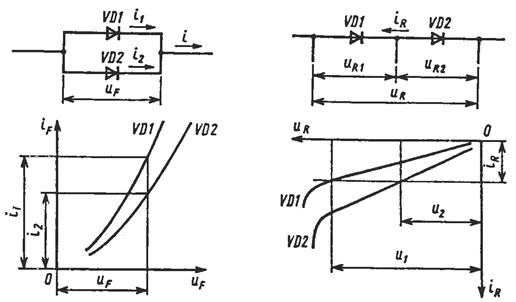

Рис 8.1. Схемы параллельного (а) и последовательного (б) соединений диодов
и соответствующие им графики неравномерности распределения
прямого тока и обратного напряжения
|
|
|
|
|
