4.4. Лабораторная работа № 4

МИкроструктура железоуглеродистых сплавов

в равновесном состоянии

Цель работы: изучение микроструктуры сталей и чугунов в равновесном состоянии и установление связей между структурой и свойствами.

1.1. Фазы и структуры диаграммы «Железо – цементит»

Под равновесным состоянием понимается состояние, при котором все фазовые превращения в сплаве полностью закончились в соответствии с диаграммой состояния. Это происходит только при медленном охлаждении. Основой для определения фазовых и структурных составляющих железоуглеродистых сплавов в равновесном состоянии является диаграмма состояния «Железо – цементит» (рис. 4.4.1). В сплавах железа с углеродом образуются следующие фазы и структуры.

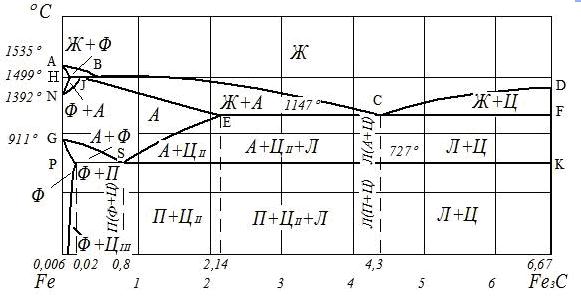

Рис. 4.4.1. Диаграмма состояния «Железо – цементит»

Аустенит – твердый растворвнедрения углерода в Fe_γ иболее твердыйи пластичный (δ = 40–50 %, 2000–2500 НВ), не магнитен. Предельная концентрация углерода достигает 2,14 % при 1147 °С. Кристаллическая решетка – кубическая гранецентрированная.

Феррит – твердый растворвнедрения углерода в Fe_α – мягкая, пластичная фаза (σ_В = 300 МПа, δ = 40 %, ψ = 70 %, 650–800 HB). Различают низкотемпературный и высокотемпературный феррит. Феррит магнитен до 768 ºС. Кристаллическая решетка – кубическая объемно-центрированная. Предельная концентрация углерода в феррите при 0 ºС – 0,006 %, при 727 ºС – 0,02 %, в высокотемпературном феррите – 0,1 %.

Увеличение содержания углерода свыше 0,02 % вызывает образование третьей фазы – цементита, которая представляет собой химическое соединение Fe₃C, имеет высокую твердость (8000 НВ), но практически нулевую пластичность. Температура плавления цементита – около 1250 ºС. Полиморфных превращений не испытывает, но при низких температурах слабоферромагнитен. Кристаллическая решетка ромбическая.

Перлит – эвтектоидная смесь феррита и цементита является прочной структурной составляющей (σ_В = 800–900 МПа, δ = 16 %, 1800 HB).

Ледебурит – э втектическая смесь аустенита и цементита в интервале температур 1147 – 727ºС, а ниже линии SK (727 ºС) – смесь перлита и цементита. Ледебурит имеет высокую твердость > 6000 HB, но хрупок.

Графит – полиморфная модификация углерода, кристаллическая решетка которого образована параллельными слоями гексагональных сеток. Графит электропроводен, имеет малую прочность (≈ σ_В= 5–10 МПа) и твердость (НВ 30).

Структура сплавов в равновесном состоянии определяется содержанием углерода. По содержанию углерода на диаграмме «Железо – цементит»все сплавы принято делить на три группы: техническое железо, стали и чугуны.

Техническим железом называются сплавы с содержанием углерода от 0 до 0,02 %. При концентрации углерода до 0,006 % сплавы являются однофазными и имеют структуру феррита.

Сплавы с содержанием углерода от 0,006 % до 0,02 % являются двухфазными. Это объясняется тем, что концентрация углерода в сплавах превышает его растворимость в феррите при комнатной температуре. В процессе охлаждения феррит любого сплава, имеющего концентрацию углерода свыше 0,006 %, оказывается перенасыщенным. Равновесного состояния феррит достигнет за счет выделения цементита.

Сталями называются сплавы железа с углеродом, концентрация которого находится в пределах от 0,02 % до 2,14 %.

Процессы, протекающие при первичной кристаллизации, на структуру сталей влияния не оказывают. Окончательная структура сталей формируется из аустенита. При 727 ºС (рис. 4.4.1, линия РSК) все стали претерпевают эвтектоидное превращение:

А_{0,8 % С} → П (Ф_{0,02 % С} + Ц_{6,67 % С}).

Продуктом данного превращения является перлит – эвтектоидная смесь феррита и цементита.

По структуре в равновесном состоянии стали делятся:

· на доэвтектоидные (концентрация углерода от 0,02 % до 0,8 %), при комнатной температуре состоящие из двух фаз – феррита и цементита, структура таких сталей – феррит+перлит;

· э втектоидные (концентрация углерода 0,8 %), также состоящие из двух фаз – феррита и цементита, структура – перлит;

· заэвтектоидные (концентрация углерода от 0,8 % до 2,14 %), имеющие структуру перлит+цементит, образованную из двух фаз – феррита и цементита.

Чугунами называются железоуглеродистые сплавы, содержащие более 2,14 % углерода. Если весь углерод находится в химически связанном состоянии (в виде химического соединения Fe₃C), то такой чугун называется белым. Своим названием такой чугун обязан цвету излома.

Для белых чугунов характерно эвтектическое превращение при температуре 1147 ºС (рис. 4.4.1, линия ЕСF), в результате которого образуется ледебурит – эвтектиче­ская смесь аустенита и цементита:

Ж_{4,3 % С} → Л_{2,14 % С} + Ц_{6,67 % С}.

При температуре 727 ºС происходит превращение аустенита в перлит, и после этого ледебурит будет состоять из перлита и цементита.

По структуре в равновесном состоянии чугуны делятся:

· на доэвтектические (от 2,14 % до 4,3 % углерода). Фазовый состав − феррит и цементит; структурный состав − ледебурит, перлит, цементит вторичный;

· эвтектические (4,3 % углерода). Фазовый состав − феррит и цементит, структурный состав − ледебурит;

· заэвтектические (от 4,3 до 6,67 % углерода). Фазовый состав − феррит и це­ментит, структурный состав − ледебурит, цементит первичный.

Все рассматриваемые выше сплавы состоят из одинаковых фаз − феррита и цементи­та, но имеют разную структуру, а именно структура определяет свойства сплавов.

Белые чугуны обладают хорошими литейными свойствами, но высокая твёрдость исключает их механическую обработку. Поэтому белые чугуны не являются конструкционным материалом. Высокие литейные свойства обеспечиваются углеродом, и в то же время углерод, соединяясь с железом, образует твёрдый цементит.

Чтобы сохранить высокие литейные свойства и понизить твёрдость чугуна, нужно,не уменьшая концентрации углерода, добиться резкого уменьшения цементитной составляющей в структуре. Для этого необходимо, чтобы весь углерод или большая его часть выделилась в свободном виде в форме графита. Эту задачу решают введением в сплав кремния и медленным охлаждением отливки.

Серыми чугунами называются сплавы железа с углеродом, в которых весь углерод или большая его часть находится в структурно-свободном состоянии в виде пластинчатого (лепесткового) графита. Поскольку серые чугуны, как минимум, трёхкомпонентные сплавы, то диаграмма «Железо − цементит» для определения структуры сплавов непригодна. В серых чугунах различают металлическую основу и графитовые включения.

По металлической основе серые чугуны подразделяются:

· на ферритные серые чугуны со структурой феррит и графит пластинчатый;

· на феррито-перлитные серые чугуны со структурой феррит, перлит, графит пластинчатый;

· на перлитные серые чугуны со структурой перлит и графит пластинчатый.

Серые чугуны имеют хорошие литейные свойства, прекрасно обрабатываются резанием, но имеют низкую прочность и плохо сопротивляются ударным нагрузкам. Низкая прочность серого чугуна объясняется формой графита. Пластинчатый графит служит концентратором напряжения, выполняя роль надреза.

Чтобы сохранить достоинства серого чугуна и повысить его прочность, нужно изменить форму графита − пластины превратить в глобули. Эту проблему решают модифицированием − введением в расплав малых количеств магния или церия.

Высокопрочными чугунами называются сплавы железа с углеродом, в которых весь углерод или большая его часть находится в структурно-свободном состоянии в форме шаровидного графита.

По металлической основе высокопрочные чугуны делятся:

· на ферритные высокопрочные чугуны со структурой феррит и графит шаровидный;

· феррито-перлитные высокопрочные чугуны со структурой феррит, перлит и графит шаровидный;

· перлитные высокопрочные чугуны со структурой перлит и графит шаровидный.

Ковкими чугунами называются сплавы железа с углеродом, в которых весь углерод или большая его часть находится в структурно свободном состоянии в виде графита хлопьевидного. Получают ковкие чугуны путём отжига белых чугунов.

По металлической основе ковкие чугуны подразделяются:

· на ферритные ковкие чугуны со структурой феррит и графит хлопьевидный;

· феррито-перлитные ковкие чугуны со структурой феррит, перлит и графит хлопьевидный;

· перлитные ковкие чугуны со структурой перлит и графит хлопьевидный.

По мере повышения концентрации углерода в стали и чугуне изменяются структура и их механические свойства. Прочность горячекатаной стали в нормализованном состоянии с увеличением содержания углерода повышается, а пластичность снижается (рис. 4.4.2). Повышение прочности достигает предельного значения при содержании углерода около 0,9 %. При дальнейшем увеличении количества углерода наблюдается возрастание твердости, но снижение прочности. Это объясняется влиянием хрупкой цементитной сетки, которая окружает зерна перлита и уменьшает прочность связи между ними.

Кроме того, с увеличением содержания углерода снижаются технологические свойства стали, увеличивается усадка, ухудшается жидкотекучесть, ковкость и свариваемость, затрудняется механическая обработка. Поэтому для сварных конструкций используют стали с пониженным содержанием углерода (до 0,3 %), а штамповки изготовляют из стали с содержанием углерода до 0,5 %.

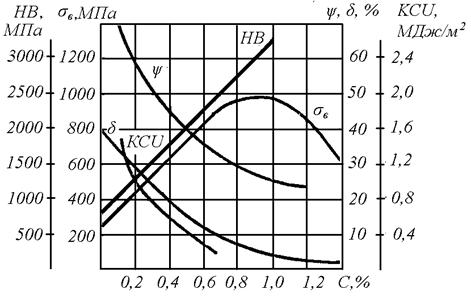

Рис. 4.4.2. Зависимость механических свойств стали от содержания углерода

Следует остановиться на влиянии формы цементита на механические свойства перлита. Частички цементита в перлите могут быть не только в виде пластинок, но и в виде округлых зерен.

Изменение формы цементита существенно изменяет механические свойства стали и прежде всего пластич­ность. У стали со структурой зернистого перлита предел прочности и твердости ниже на 15−20 %, чем у стали со структурой пластинчатого перлита, а относительное удлинение выше в 2−4 раза. Например, сталь с содержанием 0,8 % С со структурой пластинчатого перлита имеет предел прочности σ_В = 800 МПа, относительное удлинение δ = 14 %, а со структурой зернистого перлита σ_В = 590 МПа,
δ =29 %. Повышенная пластичность зернистого перлита объяс­няется тем, что глобулярные частицы цементита оказывают меньшее сопротивление развитию пластической деформации по сравнению с пластинчатыми. Энергия, необходимая для разрушения металла при динамической нагрузке, в этом случае увеличивается, ударная вязкость возрастает.

Увеличение концентрации углерода у белых чугунов повышает их твердость от HRC 35 при 2,2 % С до HRC 48 при 4,3 % С и соответственно хрупкость. Динамическая прочность белых чугунов близка к нулю. С увеличением углерода в серых чугунах увеличивается количество и размер графитных включений, что также снижает прочность.

Углерод оказывает влияние и на свойства серых чугунов. Увеличение содержания углерода ведет к увеличению количества графитовых включению и снижению механических свойств, но значительно улучшают литейные свойства.

Также значительно влияние размеров и формы графитных включений на механические свойства у серых чугунов (рис. 4.4.3). Измельчая графитные включения, повышают в 2−3 раза предел прочности чугуна. У чугунов, имеющих крупные, пересекающиеся графитные включения, предел прочности при растяжении уменьшается до 120 МПа. Наиболее высокую прочность имеют высокопрочные чугуны с шаровидным графитом. Наибольшее относительное удлинение при достаточно высокой прочности (370 МПа) имеют ковкие ферритные чугуны (δ до 12 %).

Рис. 4.4.3. Зависимость механических свойств чугуна от формы и размеров графитовых включений (СЧ 12 – с грубопластинчатым графитом, СЧ 32 – с мелким завихрённым графитом)
