Системный блок и его устройство

Устройство персонального компьютера. Базовая аппаратная конфигурация

Рассмотрим организацию персональных компьютеров, самых распространенных в настоящее время - IBM PC.

Персональный компьютер (ПК) представляет собой универсальную техническую систему. Его конфигурацию, т.е. состав оборудования можно гибко изменять по мере необходимости. Существует понятие базовой аппаратной конфигурации, которая считается типовой. В составе базовой аппаратной конфигурации выделяют четыре основных устройства: системный блок, монитор, клавиатуру и мышь.

Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты.

Рисунок 22 - Системный блок

Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к нему снаружи, называют внешними.

Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют внешними или периферийными.

Рисунок 23 – Внутреннее устройство системного блока

По внешнему виду системные блоки различаются формой корпуса: в горизонтальном (desktop) и вертикальном (tower) исполнении.

Корпуса, имеющие вертикальное исполнение, различают по габаритам:

· полноразмерный (big tower),

· среднеразмерный (midi tower);

· малоразмерный (mini tower).

Среди корпусов, имеющих горизонтальное исполнение, выделяют плоские и особо плоские (slim).

Выбор того или иного типа корпуса определяется вкусом и потребностями модернизации компьютера.

Для большинства пользователей оптимальным является корпус типа mini tower. Он имеет небольшие габариты, его удобен в расположении на рабочем месте. В этом корпусе можно разместить от пяти до семи плат расширения.

Кроме формы, для корпуса важен параметр, называемый форм-фактором. От него зависят требования к размещаемым устройствам.

В настоящее время в основном используются корпуса двух форм-факторов: AT и АТХ.

Форм-фактор корпуса должен быть обязательно согласован с форм-фактором главной (системной) платы компьютера, так называемой материнской платы.

Корпуса персональных компьютеров поставляются вместе с блоком питания и, таким образом, мощность блока питания также является одним из параметров корпуса.

Рисунок 24 - Блок питания компьютера

Для массовых моделей достаточной является мощность блока питания 200-250 Вт.

Системный блок включает в себя:

· Материнскую плату;

· Процессор;

· Шинные интерфейсы материнской платы;

· Оперативную память;

· Микросхему ПЗУ и система BIOS;

· Энергонезависимую память CMOS;

· Жесткий диск;

· Дисковод гибких дисков;

· Дисковод компакт-дисков CD-ROM.

Материнская плата (mother board) – основная плата персонального компьютера, представляющая из себя лист стеклотекстолита, покрытый медной фольгой. Путем травления фольги получают тонкие медные проводники соединяющие электронные компоненты.

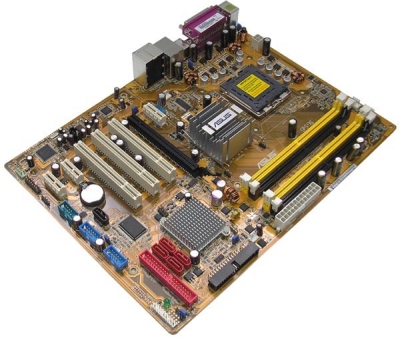

Рисунок 25 - Материнская (системная) плата

На материнской плате размещаются:

· процессор – основная микросхема, выполняющая большинство математических и логических операций;

· шины – наборы проводников, по которым происходит обмен сигналами между внутренними устройствами компьютера;

· оперативная память (оперативное запоминающее устройство, ОЗУ) – набор микросхем, предназначенных для временного хранения данных, когда компьютер включен;

· ПЗУ (постоянное запоминающее устройство) – микросхема, предназначенная для длительного хранения данных, в том числе и когда компьютер выключен;

· микропроцессорный комплект (чипсет) – набор микросхем, управляющих работой внутренних устройств компьютера и определяющих основные функциональные возможности материнской платы;

· разъемы для подключения дополнительных устройств (слоты).

Процессор (микропроцессор, центральный процессор, CPU) – основная микросхема компьютера, в которой и производятся все вычисления.

Процессор представляет собой большую микросхему, которую можно легко найти на материнской плате.

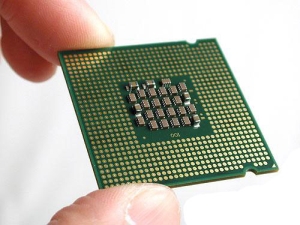

Рисунок 26 - Процессор

На процессоре устанавливается большой медный ребристый радиатор, охлаждаемый вентилятором.

Рисунок 27 - Вентилятор для процессора - кулер

Конструктивно процессор состоит из ячеек, в которых данные могут не только храниться, но и изменяться. Внутренние ячейки процессора называют регистрами. Данные, попавшие в некоторые регистры, рассматриваются не как данные, а как команды, управляющие обработкой данных в других регистрах.

Среди регистров процессора есть и такие, которые в зависимости от своего содержания способны модифицировать исполнение команд. Таким образом, управляя засылкой данных в разные регистры процессора, можно управлять обработкой данных. На этом и основано исполнение программ.

С остальными устройствами компьютера, и в первую очередь с оперативной памятью, процессор связан несколькими группами проводников, называемых шинами.

Основных шин три: шина данных, адресная шина и командная шина.
