Блок мультиметров

Блок мультиметров состоит из двух мультиметров модели UNI-T UT54 (далее «мультиметр»), расположенных на левой и правой панели стенда соответственно.

Мультиметр (рисунок 1. 4) имеет дисплей, отображающий 3 ½ значащие разряды и позволяет измерять значения постоянного и переменного тока и напряжения, сопротивление, емкость, частоту и температуру.

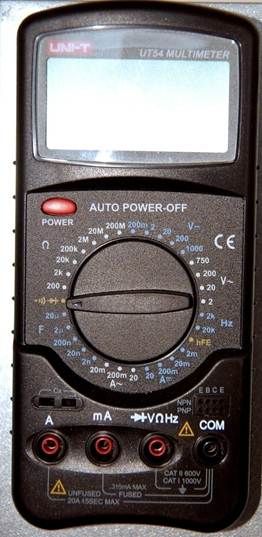

Рисунок 1.4 - Внешний вид мультиметров модели UNI-T UT54

Точность измерения зависит от измеряемой величины и диапазона измерения, выбранного переключателем диапазонов, как показано в таблице 1.1.

Таблица 1.1 – Диапазоны измерения постоянного напряжения

Диапазон	Разрешающая способность	Точность
200mV	100µV	± (0.5%+1разряд)
2V	1mV
20V	10mV
200V	100mV
1000V	1V	±(0.8%+2разряда)

На всех диапазонах входное сопротивление 10Мом

Защита от перенапряжений: в диапазоне 200mV до 250 В постоянного напряжения или действующего переменного напряжения. На всех остальных диапазонах 750 В действующего напряжения или 1000 В постоянного напряжения. Диапазоноы измерения переменного напряжения приведены в таблице 1.2.

Таблица 1.2 - Переменное напряжение

Диапазон	Разрешающая способность	Точность
2V	1mV	±(0.8%+3разряда)
20V	10mV
200V	100mV
750V	1V	±(2%+3разряда)

Входное сопротивление по всем диапазонам 10Мом.

Частота измеряемого напряжения – 40-400Гц.

Защита от перегрузок: на диапазоне 200мВ – 250В постоянного напряжения или 250 В действующего напряжения. На всех остальных диапазонах – 750В действующего напряжения и 1000 В постоянного напряжения.

Отображаемое значение: среднее значение (действующее значение синусоидального напряжения).

Диапазоны измерения постоянного тока показаны в таблице 1.3.

Таблица 1.3- Диапазоны измерения постоянного тока

Диапазон	Разрешающая способность	Точность
2mА	1µA	± (0.8%+1разряд)
20mA	10µA
200mA	100µA	± (5%+1разряд)
2A	1mA
10A	10mA	?
20A	10mA	±(2%+5)

Максимальный входной ток 20 А. (Время измерения для высокого тока должно быть меньше 15 секунд, а интервал времени между двумя измерениями должно быть больше 15 минут.

Диапазоны измерения переменного тока приведены в таблице 1.4.

Таблица 1.4. – Диапазоны измерения переменного тока

Диапазон	Разрешающая способность	Точность
20mA	10µA
200mA	100µA	± (8%+3)
20A	10mA	±(3%+7)

Максимальный входной ток 20 А. (Время измерения для высокого тока должно быть меньше 15 секунд, а интервал времени между двумя измерениями должно быть больше 15 минут.

Полный диапазон падения напряжения при измерении тока – 200мВ.

Отображается действующее значение синусоидального тока.

Диапазоны измерения сопротилвения приведены в таблице 1.5.

Таблица 1.5 – Диапазоны измерения сопротивления

Диапазон	Разрешающая способность	Точность
200Ω	0,1Ω	± (0.8%+3)
2кΩ	1Ω	± (0.8%+1)
20кΩ	10Ω
200кΩ	100Ω
2МΩ	1кΩ
20МΩ	10кΩ	± (1%+2)
200МΩ	100кΩ	± (5%(-10)+10)

Напряжение при разорванной цепи менее 700мВ (на диапазоне 200МΩ напряжение при разорванной цепи около 3В).

Защита от перенапряжений: на всех диапазонах 250 В постоянного напряжения или действующего значения переменного напряжения.

Диапазоны измерения емкости показаны в таблице 1.6.

Таблица 1.6 – Диапазоны измерения емкости

Диапазон	Разрешающая способность	Точность
2nF	1pF	±(4%+3)
20nF	10pF
200nF	100pF
2µF	1nF
20µF	10nF

Измерительный сигнал: приблизитильно 400Гц, напряжение 40мВ действующего значения.

Диапазоны измерения частоты приведены в таблице 1.7.

Таблица 1.7 – Диапазоны измерения частоты

Диапазон	Разрешающая способность	Точность
2кГц	1Гц	± (2%+5)
20кГц	10Гц	± (5%+5)

Входная чувствительность: 100мВ действующего значения

Защита от перегрузок: 250В действующего напряжения.

При проверке диодов на исправность необходимо пользоваться сведениями, приведенными в таблице 1.8.

Таблица 1.8 - Проверка диодов

Диапазон	Комментарий	Условия измерения
Проверка диодов	Отображает напряжение, близкое к прямому напряжению на диоде, единица измерения мВ	Прямой постоянный ток около 1 мА. Обратное прямое напряжение около 2.8 В.
Звуковой сигнал	Звуковой сигнал раздается если сопротивление короткого замыкания меньше 70 Ом. Отображается приближенное значение в омах.	Напряжение разомкнутой цепи около 2,8 В.

Защита от перегрузок 250 В постоянного напряжения или действующее значение переменного тока.

Измерение коэффициента передачи биполярного транзистора осуществляется в соответствии со сведениями, сгруппированными в таблице 1.9.

Таблица 1.9 – Условия измерения коэффициента передачи тока базы биполярного транзистора

Диапазон	Комментарии	Условия измерения
hFE	Измерение коэффициента передачи биполярных n-p-n и p-n-p транзисторов в диапазоне 0-1000	Ток базы около 10 мкА, напряжение коллектор-эмиттер около 2.8 В.
