Допуски несопрягаемых размеров




Для несопрягаемых размеров допуски назначаются в зависимости от функциональных требований. Поля допусков обычно располагают в плюс для отверстий (обозначают буквой Н и номером квалитета, например, Н9, Н14), в минус – для валов (обозначают буквой Н и номером квалитета, например, Н9, Н14) и симметрично относительно нулевой линии (плюс – минус половина допуска обозначают, например; ). Cимметричные поля допусков для отверстий могут быть обозначены буквами Js (например, Js9, Js14), а для валов – буквами j (например, js9, js14).

Допуски по 12-17 квалитетам характеризуют несопрягаемые или сопрягаемые размеры относительно низкой точности.

Примеры размеров, относящихся к валам, отверстиям и не относящихся к ним, даны на Рис. 93.

Для справки, приведем в лекциях сведения о системе допусков и посадок по ОСТ.

ОСТы на период перехода на ЕСДП СЭВ могут применяться только для ранее спроектированных изделий. А так как таких изделий во всех отраслях промышленности большое количество, они требуют ремонта, модернизации и т.п., так как переход на новую систему происходит в разные сроки на разных предприятиях, что связано с перестройкой метрологической службы, изготовлением новых калибров, переподготовки кадров и т.д., то две системы ОСТ и ЕСДП будут некоторое время существовать параллельно. Практически, каждому полю допусков по ОСТ можно подобрать близкую замену из ЕСДП.

Посадки по ОСТ также делятся на три группы: посадки с натягом, переходные и с зазором. Посадки существуют в двух системах: отверстия и вала. Схема полей допусков для посадок ОСТ такая же, как и для ЕСДП (см. Рис. 91 и 92). Основное отверстие обозначается буквой А и имеет положительное верхнее отклонение. В системе ЕСДП это Н, т. к. в этой системе из всей гаммы отклонений основных отверстий было выбрано отклонение по Н, повторяющее А.

Посадки обозначаются буквами:

с натягом:

Горячая – Гр.

Прессовая – Пр.

Прессовая легкая – Пл.

Переходные:

Глухая – Г.

Тугая – Т.

Напряженная – Н.

Плотная – П.

С зазором:

Скольжения – С.

Движения – Д.

Ходовая – Х.

Легкоходовая – Л.

Широкоходовая – Ш.


Рисунок 93




Для посадок назначается класс точности (по ЕСДП это номер квалитета) 1, 2, 2а, 3, 3а, 4, 5, 6, 7, 8, 9, 10, 11. При обозначении класса у посадки второй класс “2” не проставляется.

Обозначение посадок.

В системе отверстия:

Æ40А – основное отверстие во 2-м классе.

Æ40Д – отклонение вала во 2-м классе.

Æ40А/Д – для сборочного чертежа.



В системе вала:

Æ40В3 – основной вал в 3-м классе.

Æ40Х3 – отклонение отверстия в 3-м классе.

Æ40Х3/В3 – для сборочного чертежа.



Нижнее отклонение основного вала – отрицательное, верхнее – равно нулю, что соответствует отклонению h в системе ЕСДП.

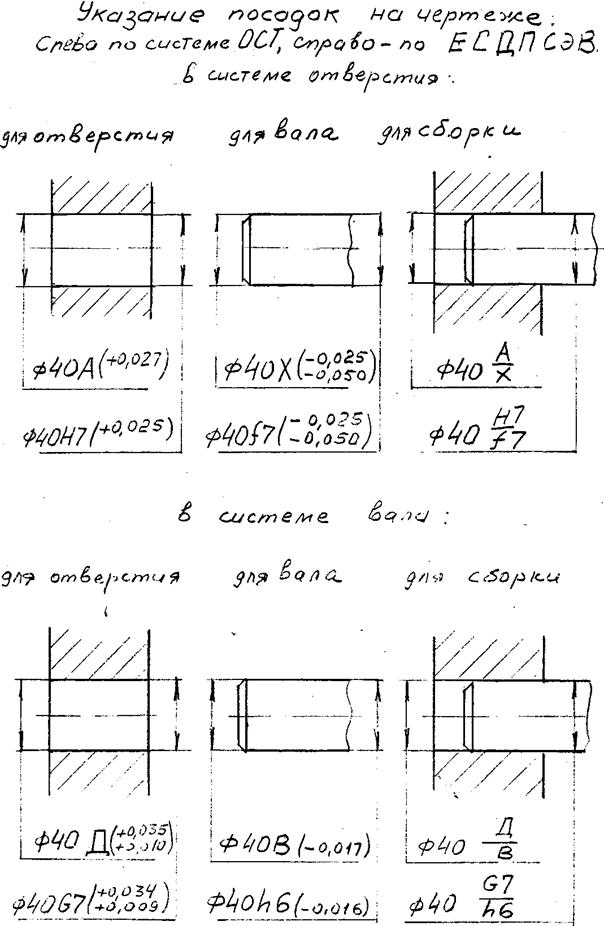

Как указываются посадки в двух системах (ОСТ и ЕСДП СЭВ) и в системе вала и отверстия, показано на Рис. 94.


Рисунок 94


БИБЛИОГРАФИЯ.



1. Н.П. Дубинин и др. Технология металлов. 1959г.
2. В.М. Никифоров. Технология металлов и конструкционные материалы. 1980 г.
3. Н.П. Дубинин и др. Технология металлов и других конструкционных материалов. 1970 г.
4. А.М. Кучеров Технология металлов. 1980 г.
5. Справочник машиностроителя т. 5, 1964 г.
