Нанесение размеров ГОСТ 2.307 - 68

Шрифты чертежные 2.304-81.

Масштабы ГОСТ 2.302 - 68.

Линии чертежа ГОСТ 2.303 - 68

Для изображения предметов на чертежах применяют линии различного начертания и толщины.

ГОСТ 2.303 - 68 ЕСКД устанавливает начертание и назначение линии, применяемых на чертежах для всех отраслей промышлен­ности и строительства.

Сплошная основная S = от 0,6 до 1,5 мм S/2; S/3

Сплошная тонкая S/2; S/3

Штриховая S/2; S/3

Сплошная волнистая S/2; S/3

Штрих-пунктирная тонкая S/2; S/3

Штрих-пунктирная утолщённая 2/3 S

Сплошная тонкая с изломом S/2; S/3

Разомкнутая от S до 1,5 S

Отношение линейных размеров изображенного на чертеже предме­та к его действительным размерам в натуре называется масштабом. ГОСТ устанавливает следующие масштабы изображений на чертежах Масштабы уменьшения-1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000. Натуральная величина -1:1.

Масштабы увеличения-2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

На чертежах и других технических документах приходится наносим, размерные числа и выполнять различные надписи. ГОСТ 2.304 - 81 ЕСКД устанавливает шрифты для надписи, наносимых от руки на чертежах и технических документах всех отраслей промышленности и строительства.

Наклон букв и цифр к основанию строки должен быть 75 градусов. Размер чертёжного шрифта определятся высотой (h) прописных букв в мм.

Стандартом установлены следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Чертёжный шрифт в зависимости от соотношения ширины букв и их высоты разделяется на основной и широкий и состоит из прописных и строчных букв.

Размеры букв русского алфавита и цифр.

Определяемая величина	Размеры букв (в мм) в зависимости от размера шрифта
3,5
Прописные буквы и цифры
Высота букв и цифр	3,5
Ширина букв и цифр кроме (А, М, Ж, Ф, Ш, Щ, Ы, Ю) и цифры 1		2,8		5,7
Ширина букв (Ж, Ф, Ш, Щ, Ы, Ю)		4,3		8,6
Ширина букв (А, М)	2,5	3,6
Ширина цифры 1		1,4		2,9
Строчные буквы
Высота букв кроме (б, в, д, р, у, ф)	2,5	3,6
Высота букв (б, в, д, р, у, ф)	3,5
Ширина букв кроме (ж, м, т, ф, ш, щ, ы, ю)	1,5	2,1		4,3
Ширина букв (ж, т, ф, ш, щ, ы, ю)	2,5	3,6
Ширина буквы (м)		2,8		5,7
Расстояние между буквами цифрами и знаками		1,4

Для полноты передачи информации на чертежах используют знаковую систему графического языка. Она предназначена для уточнения геометрической формы изображаемого объекта и передачи метрической информации о ней, для указания технических и технологических требований и характеристик, предъявляемых к изделию. Для каждого вида технической и технологической информации существуют свои, строго определенные носители информации (знаки, буквы, цифры, надписи). Знаковая система графического языка закреплена в ГОСТах в виде правил. Рассмотрим группу правил знаковой системы, относящихся к нанесению размеров (ГОСТ 2.307—68).

Размер — величина отрезка, угла, дуги, окружности, выраженная в каких-либо единицах. Например, в странах с метрической системой измерения на машиностроительных чертежах размеры проставляются в миллиметрах, градусах, радианах, минутах, а на строительных — в сантиметрах.

В других странах используется иная система измерений, поэтому размеры на чертежах проставляются в дюймах. Одни дюйм (американский) равен 24,5 мм (Г- 24,5 мм).

Размеры на чертеже — величины, используемые для уточнения геометрической формы изображенного объекта, его элементов и позволяющие осуществить изготовление и контроль за соблюдением геометрических параметров изделия.

Нанесение размеров — процесс нанесения на изображения чертежа выносных и размерных линий, размерных чисел с учетом формы (в том числе ее конструктивных особенностей) изделия и технологии его изготовления.

Для нанесения размеров каждого элемента формы существуют определенные правила. Вы знаете, что на видах форма отображается контурами, состоящими из отрезков прямых, дуг окружностей и т. д. Проставляя размеры для каждого элемента изображения на чертеже, мы тем самым задаем размеры предмета, которые наносятся по определенным правилам.

Нанесение размеров отрезков прямых. При нанесении размеров формы, изображенной на чертеже отрезками прямых, предпочтительно проставлять размеры следующим образом. От концов отрезка проводят две параллельные между собой сплошные тонкие линии, которые называются выносными линиями (рис. 129, а). На расстоянии 10 мм от отрезка и параллельно ему проводят сплошную тонкую линию, называемую размерной линией. Размерная линия своими концами упирается в выносные линии и заканчивается стрелками. Начертание стрелок показано на рисунке 129, б. Выносные линии выходят за размерные на 1—3 мм. Над размерной линией проставляют размерное число, которое всегда указывает истинный размер элемента формы (ребра, грани и т.д.).

Рис. 129. Нанесение размеров отрезков прямых. Изображение стрелки

В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 130, а). Стрелки не должны пересекать линию видимого контура (рис. 130, б).

Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рисунке 130, в.

Нанесение размеров дуг окружностей. Проставляя размеры формы дуг окружностей, используют следующие правила.

Размерную линию проводят концентрично дуге, выносные линии — параллельно биссектрисе угла, над размерным числом ставят знак дуги. Размерное число показывает длину дуги (рис. 131, а).

При нанесении радиуса дуги окружности допускается отмечать положение ее центра пересечением штрихов. Сплошной тонкой линией проводят прямую, соединяющую центр дуги с одной из ее точек. Эта линия будет являться размерной линией, которую заканчивают стрелкой, упирающейся в дугу. Размерное число, показывающее радиус дуги, проставляют над размерной линией (рис. 131, б) или на полке линии выноски (рис, 131, e) за знаком R. Высоты знака радиуса и размерного числа должны быть одинаковыми.

Рис. 130. Нанесение размерных чисел Рис. 131. Нанесение размеров дуги

Рис. 132. Простановка малых и больших диаметров окружностей

При проведении нескольких радиусов из одного центра их размерные линии не располагают на одной прямой (рис. 131, г).

Нанесение размеров окружностей. ГОСТ допускает большое разнообразие в простановке размеров цилиндрических, конических и сферических поверхностей в тех случаях, когда они изображаются окружностями. Нанесение размеров обусловлено диаметром изображаемой окружности (рис. 132).

При нанесении размеров окружностей перед размерным числом ставят знак диаметра — 0 (см. рис. 132). Высота знака диаметра соответствует высоте размерного числа, наклон прямолинейного элемента знака диаметра составляет угол 60° с горизонтальной прямой.

Нанесение размеров углов. При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии радиально, т. е. на продолжении сторон угла (рис. 133). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения.

Нанесение размеров на изображения некоторых конструктивных элементов формы изделий. Одним из конструктивных элементов изделия является фаска — скошенная кромка стержня, бруска, отверстия (рис. 134, а). Нанесение ее величины осуществляется либо простановкой двух линейных размеров (рис. 134, б), либо линейным и угловым размерами (рис. 134, в, г).

Если на чертеже имеется несколько одинаковых фасок, то размер наносят один раз так, как показано на рисунке 134, г. Эта надпись означает, что снято две фаски размером 2 мм под углом 45*.

Нанесение размеров шлица (рис. 135, а) — паза в виде узкой прорези или канавки на головках винтов и шурупов — представлено на рисунке 135, б.

Нанесение размеров проточки — кольцевого желоба на стержне (рис. 136, а) или в отверстии — производят с помощью выносного элемента (рис. 136, б).

Нанесение размеров прямоугольного паза (рис. 137, а) — выемки (углубления) прямоугольной формы — показано на рисунке 137, б

Рис. 134. Нанесение размеров фаски.

Рис. 135. Нанесение размеров шлица

Рис. 136. Нанесение размеров проточки на стержне

Рис. 137. Нанесение размеров паза Рис. 138. Нанесение размеров шпоночного паза

Пример нанесения размеров шпоночного паза 2 — углубления на валу 1, втулке 4 или ступице колеса, предназначенного для размещения в них шпонки 3, — приведен на рисунке 138.

Нанесение размеров галтели (рис. 139, а) — криволинейной поверхности плавного перехода одного элемента детали к другому — приведено на рисунке 139, б.

Нанесение размеров лыски (рис. 140, а) — плоского среза на цилиндрических, конических или сферических участках деталей, как правило, параллельного оси вращения, — показано на рисунке 140, б.

Нанесение размеров на изображениях изделий (рис. 141). Общее число размеров, проставленных на чертеже, должно быть минимальным, но достаточным для изготовления и контроля изделия.

Рис. 139. Нанесение размеров галтели Рис. 140, Нанесение размеров лыски

Габаритными размерами определяются предельные величины внешних очертаний изделий. За габаритные размеры принимают длину, ширину, высоту изделия. Эти размеры всегда больше других, поэтому на чертеже их располагают дальше от изображения, чем остальные.

При нанесении нескольких параллельных или концентрических размерных линий расстояние между ними должно быть не менее 7 мм. Размерные числа располагают в шахматном порядке (см. рис. 141).

Необходимо избегать пересечения размерных и выносных линий.

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их числа на полке линии выноски (см. рис. 141).

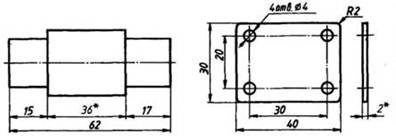

На чертежах иногда наносят справочные размеры, т. е. не подвергающиеся контролю. Они отмечаются знаком * (рис. 142). На месте расположения технических требований (над основной надписью) делают запись: * — размеры для справок.

Рис. 141. Нанесение размеров

Рис. 142. Простановка справочных размеров

Рис. 143. Способы простановки размеров: а - обычный; б - цепочкой; в - от одной базовой поверхности; г - от двух базовых поверхностей

· Не допускается повторять размеры одного и того же элемента на разных изображениях.

· Не допускается наносить размеры в виде замкнутой цепи, за исклю­чением случаев, когда один из размеров указан как справочный и отмечен.

· Не допускается использовать линии видимого контура, осевые, центровые и выносные в качестве размерных линий. Необходимо избегать пересечения размерных и выносных линий.

· Не допускается разрывать линии контура для нанесения размерно­го числа и наносить размерное число в местах пересечения размерных, осевых или центровых линий. В местах нанесения размерных чисел осевые, центровые, и линии штриховки прерывают.
