Тема 2. Сканер. Характеристики сканеров

Две главные задачи, для решения которых вам может потребоваться сканер:

•сканирование изображений;

•сканирование текста для дальнейшего распознавания (перевод из формата «картинки» с непонятными закорючками в формат собственно текста).

Разрешающая способность.

Для сканера, как и для принтера, это основная характеристика. Измеряется она точно так же, в точках на дюйм(dpi). Параметров разрешающей способности у сканера два — оптическое (реальное) и программное. Оптическое разрешение — это показатель первичного сканирования; Так, оптическое разрешение сканера может составлять 300x600 dpi, а программное до — 4800x4800 dpi. Однако «программное» разрешение сканера — величина вторичная.

Разрешение сканера, как и монитора, имеет два показателя — по горизонтали и вертикали. Например, 600x300, 600x600, 800x800 dpi. Однако чаще всего употребляют только первое значение — 500, 600, 800 или 1200dpi.

Разрядность.

Разрядность сканера, которая измеряется в битах. Фактически она означает то количество информации, которая понадобится для оцифровки каждой точки изображения. А так же количество цветов, которое способен распознать ваш сканер: 24 бита соответствуют 16,7 миллионам цветов, 30 бит — 1 миллиарду.

Ручные сканеры — самые небольшие и дешевые: такой сканер занимает не больше места, чем книжка среднего формата. Однако при обращении с таким сканером нужна сноровка: вам придется медленно и равномерно проводить этим устройст­вом, похожим по виду на насадку для домашнего пылесоса, по всей площади сканируемого изображения.

Планшетный сканер. Сканеры этого типа представляют собой что-то вроде большого планшета. Бумажный лист с изображением или текстом кладется на прозрачную стеклянную поверхность, под которой «снует» распознающий элемент сканера, прибор закрывается крышкой. А дальше сканер сделает все сам. Успешно работают с форматом картинки вплоть до А4 — стандартной машинописной страницы. Есть, конечно, сканеры формата A3 и даже А2.

Есть, конечно же, еще и другие типы сканеров: листовые, протягивающие изображение сквозь свое нутро, специализированные сканеры для фотографий и слайдов и т. д.

Процесс сканирования – это преобразование документа или изображения в цифровую форму.

Сканеры подобны устройствам копирования, только вместо печати копии сканер передает оцифрованные данные в компьютер. Сканеры можно разделить на несколько групп: по типу интерфейса, способу формирования сигнала и типу сканируемых документов. После сканирования документа с помощью специальных программ данные передаются в компьютер для обработки, т.е. сканированное изображение можно сохранить в виде файла.

Настольные сканеры

В них используется отраженный луч. В отличие от ручных и листопротяжных устройств, настольные модели имеют более точный механизм регистрации отраженного луча. В этих моделях луч проходит более длинный путь после и даже до сканирования, поскольку для сканирования цветных изображений он проходит через светофильтры для разложения на красную, зеленую и голубую составляющие (рис.2.2.1).

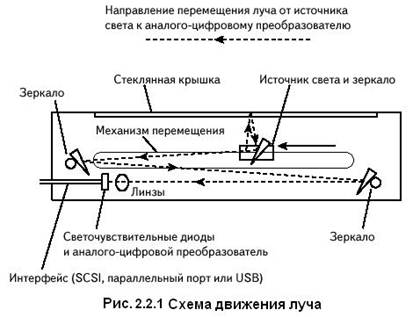

Луч света падает на оригинал, отражается от него и через систему зеркал попадает на светочувствительные диоды, где преобразуется в электрический сигнал. Этот сигнал поступает на аналого-цифровой и преобразователь, где конвертируется в сигнал, представляющий собой пиксели оригинала (черные, белые, оттенки серого или цветные). Эта цифровая информация передается в компьютер для дальнейшей обработки.

Тема 3. Манипуляторы. Мышь. Основные виды. Трекбол. Джойстик. Тензометрический джойстик. Тачпад. Графический планшет. Геймпад.

Манипуля́тор «мышь» (просто «мышь» или «мышка») — механический манипулятор, преобразующий механические движения в движение курсора на экране.

Принцип действия

Мышь воспринимает своё перемещение в рабочей плоскости (обычно — на участке поверхности стола) и передаёт эту информацию компьютеру. Программа, работающая на компьютере, в ответ на перемещение мыши производит на экране действие, отвечающее направлению и расстоянию этого перемещения. В универсальных интерфейсах (например, в оконных) с помощью мыши пользователь управляет специальным курсором — указателем — манипулятором элементами интерфейса. Иногда используется ввод команд мышью без участия видимых элементов интерфейса программы: при помощи анализа движений мыши. Такой способ получил название «жесты мышью» (англ. mouse gestures).

В дополнение к детектору перемещения, мышь имеет от одной до трёх и более кнопок, а также дополнительные элементы управления (колёса прокрутки, потенциометры, джойстики, трекболы, клавиши и т. п.), действие которых обычно связывается с текущим положением курсора (или составляющих специфического интерфейса).

Элементы управления мыши во многом являются воплощением идей аккордной клавиатуры (то есть, клавиатуры для работы вслепую). Мышь, изначально создаваемая в качестве дополнения к аккордной клавиатуре, фактически её заменила.

В некоторые мыши встраиваются дополнительные независимые устройства — часы, калькуляторы, телефоны.

Оптические светодиодные мыши

Второе поколение оптических мышей имеет более сложное устройство. В нижней части мыши установлен специальный светодиод, который подсвечивает поверхность, по которой перемещается мышь. Миниатюрная камера «фотографирует» поверхность более тысячи раз в секунду, передавая эти данные процессору, который и делает выводы об изменении координат. Оптические мыши второго поколения имеют огромное преимущество перед первым: они не требуют специального коврика и работают практически на любых поверхностях, кроме зеркальных, прозрачных поверхностей; а также на фторопласте (даже черном). Они также не нуждаются в чистке.

Предполагалось, что такие мыши будут работать на произвольной поверхности, однако вскоре выяснилось, что многие продаваемые модели (в особенности первые широко продаваемые устройства) не так уж и безразличны к рисункам на коврике. На некоторых участках рисунка графический процессор способен сильно ошибаться, что приводит к хаотичным движениям указателя, не отвечавших реальному перемещению. Для склонных к таким сбоям мышей необходимо подобрать коврик с иным рисунком или вовсе с однотонным покрытием.

Отдельные модели также склонны к детектированию мелких движений при нахождении мыши в состоянии покоя, что проявляется дрожанием указателя на экране, иногда с тенденцией сползания в ту или иную сторону.

Датчики второго поколения постепенно совершенствуются, и в настоящее время мыши, склонные к сбоям, встречаются гораздо реже. Кроме совершенствования датчиков, некоторые модели оборудуются двумя датчиками перемещения сразу, что позволяет, анализируя изменения сразу на двух участках поверхности, исключать возможные ошибки. Такие мыши иногда способны работать на стеклянных, оргстеклянных и зеркальных поверхностях (на которых не работают другие мыши).

Также выпускаются коврики для мышей, специально ориентированные на оптические мыши. Например, коврик, имеющий на поверхности силиконовую плёнку с взвесью блёсток (предполагается, что оптический сенсор гораздо чётче определяет перемещения по такой поверхности).

Недостатком данной мыши является сложность её одновременной работы с графическими планшетами, последние ввиду своей аппаратной особенности иногда теряют истинное направление сигнала при движении пера и начинают искажать траекторию движения инструмента при рисовании. При использовании мышей с шаровым приводом подобных отклонений не наблюдается. Для устранения данной проблемы рекомендуется использовать лазерные манипуляторы. Также, к недостаткам оптических мышей некоторые люди относят свечение таких мышей даже при выключенном компьютере. Поскольку большинство недорогих оптических мышей имеют полупрозрачный корпус, он пропускает красный свет светодиодов, который мешает уснуть в случае, если компьютер находится в спальне. Это происходит, если напряжение на порты PS/2 и USB подаётся от линии дежурного напряжения; большинство материнских плат позволяют изменить это перемычкой +5V <-> +5VSB, но в этом случае не будет возможности включать компьютер с клавиатуры.

В последние годы была разработана новая, более совершенная разновидность оптического датчика, использующего для подсветки полупроводниковый лазер.

Оптические лазерные мыши

О недостатках таких датчиков пока известно мало, но известно об их преимуществах:

· более высоких надёжности и разрешении

· отсутствии заметного свечения (сенсору достаточно слабой подсветки лазером видимого или, возможно, инфракрасного диапазона)

· низком энергопотреблении

Беспроводные мыши.

Сигнальный провод мыши иногда рассматривается как мешающий и ограничивающий фактор. Этого фактора лишены беспроводные мыши. Однако беспроводные мыши имеют серьёзную проблему — вместе с сигнальным кабелем они теряют стационарное питание и вынуждены иметь автономное, от аккумуляторов или батарей, которые часто далеки от совершенства.

Другими недостатками беспроводных мышей являются:

высокие цены, которые, впрочем, имеют тенденцию к снижению

увеличенный вес

низкая частота опроса, типично 20-50 Гц

не всегда устойчивое соединение

задержки при передаче-преобразовании сигнала

интерференция (взаимовлияние) при использовании рядом нескольких беспроводных устройств, особенно одинаковых

нарушение приватности (радиообмен легко перехватить). Недостаток не критичен, поскольку мышь передает только информацию о перемещениях и нажатиях кнопок, не представляющую высокой ценности (в отличие от информации о клавишах, нажимаемых на клавиатуре).

зависимость связи от ориентации мыши относительно приёмника (наиболее подвержены 27-МГц устройства).

Аккумуляторы беспроводной мыши могут подзаряжаться как вне мыши, так и внутри неё (точно так же, как аккумуляторы в мобильных телефонах). В последнем случае, мышь должна периодически подсоединяться к стационарному питанию через кабель, док-станцию или площадку для индукционного питания.

Трекбол (англ. trackball, произносится /ˈtrækˌbɔːl/) — указательное устройство ввода информации об относительном перемещении для компьютера. Аналогично мыши по принципу действия и по функциям. Трекбол функционально представляет собой перевернутую механическую (шариковую) мышь. Шар находится сверху или сбоку и пользователь может вращать его ладонью или пальцами, при этом не перемещая корпус устройства. Несмотря на внешние различия, трекбол и мышь конструктивно похожи — при движении шар приводит во вращение пару валиков или, в более современном варианте, его сканируют оптические датчики перемещения (как в оптической мыши).

Многим поклонникам этого манипулятора трекбол удобен не только тем, что для работы с ним не требуется места, но и тем, что во время работы рука остается неподвижной в запястье.

Например, производитель трекболов ITAC Systems, Inc. утверждает, что после 4-часовой активной работы с «мышью», в результате усталости запястья, рука становится до 60 % слабее, тогда как использование трекбола не оказывает влияния на исследуемые показатели.

По той же причине некоторые предпочитают также графические планшеты.

Встречались старые модели мобильных ПК (i386), к которым трекбол жёстко пристёгивался сбоку. При работе кисть руки лежала на поверхности стола естественным образом, располагаясь справа, частью под трекболом. Такая позиция руки давала нагрузку только на мышцы, связанные с большим (шарик) и указательным (кнопка) пальцами, что обеспечивало наибольший комфорт.

Тензометрический джойстик

Pointing stick (также известен под названиями TrackPoint, PointStick, Track Stick, StickPoint, Бородавка и другими) — миниатюрный тензометрический джойстик, применяемый в ноутбуках как замена мыши.

Обычно джойстик имеет заменяемый резиновый наконечник. На лэптопах ThinkPad он красный, другие производители используют другие цвета. Наконечник часто делают из слегка шершавого материала.

На клавиатуре формата QWERTY джойстик размещен между клавиш «G», «H» и «B», а кнопки мыши размещены под клавишей «пробел».

Кнопки мыши обычно нажимаются большим пальцем правой руки, но некоторые люди используют для этого пальцы обеих рук, для 1-й и 3-й кнопок соответственно.

Курсор управляется определением примененной силы (отсюда и название тензометрический джойстик), для этого используется пара резистивных датчиков деформации (резистивных тензодатчиков). Вектор перемещения курсора определяется в соответствии с примененной силой.

Дрейф курсора является повсеместной проблемой среди указателей данного типа, требующей частой повторной калибровки. Однако устройства TrackPoint автоматически проводят повторную калибровку когда джойстик распознает постоянный дрейф курсора. Для того чтобы провести повторную калибровку достаточно убрать палец с TrackPoint примерно на 1 секунду.

Тачпад

Тачпа́д (англ. touchpad — сенсорная площадка), се́нсорная пане́ль — указательное устройство ввода, применяемое чаще всего в ноутбуках.

Как и другие указательные устройства, тачпад обычно используется для управления «указателем» путем перемещения пальца по поверхности устройства. Тачпады имеют различные размеры, но обычно их площадь не превышает 50 см². Форма исполнения - чаще всего прямоугольник, но существуют модели и в виде круга.

Компания Apple традиционно использует для обозначения тачпада слово «трекпад» (англ. trackpad).

Работа тачпадов основана на измерении ёмкости пальца или измерении ёмкости между сенсорами. Ёмкостные сенсоры расположены вдоль вертикальной и горизонтальной осей тачпада, что позволяет определить положение пальца с нужной точностью.

Поскольку работа устройства основана на измерении ёмкости, тачпад не будет работать, если водить по нему каким-либо непроводящим предметом, например, основанием карандаша. В случае использования проводящих предметов тачпад будет работать только при достаточной площади соприкосновения. (Попробуйте касаться тачпада пальцем лишь чуть-чуть). Влажные пальцы затрудняют работу тачпада.

Характеристики

Тачпады являются устройствами с довольно низким разрешением. Этого достаточно для использования их в повседневной работе за компьютером (офисные приложения, веб-браузеры, логические игры), но затрудняет работу в графических программах и делает практически невозможной игру в 3D-шутерах.

Однако у тачпадов есть и ряд преимуществ, по сравнению с другими манипуляторами:

· не требуют ровной поверхности (в отличие от мыши);

· не требуют большого пространства (в отличие от мыши или графического планшета)

· расположение тачпада фиксировано относительно клавиатуры (в отличие от мыши);

· для перемещения курсора на весь экран достаточно лишь небольшого перемещения пальца (в отличие от мыши или крупного графического планшета);

· работа с ними не требует особого привыкания, как например, в случае с трекболом.

· с помощью одного тачпада (не прикасаясь к кнопкам) можно выполнять часть манипуляций левой кнопки мыши:

· короткое касание — щелчок

· двойное короткое касание — двойной щелчок

· незавершённое двойное касание с последующим перемещением — перемещение объекта или выделение

· отдельные участки тачпада (полоска справа и сверху/снизу) могут быть использованы для вертикальной и горизонтальной прокрутки.

Тачпады ноутбуков Apple, Asus, а также практически любые от Synaptics (с помощью отдельной программы) могут имитировать нажатие правой кнопки и колесика без использования дополнительных кнопок:

ü прокрутка — нажатие двумя пальцами и перемещение

ü правая кнопка — короткое нажатие двумя пальцами (тремя у Asus)

ü увеличение/уменьшение — стягивание или растягивание двух пальцев на поверхности тачпада друг относительно друга

ü переворот — изменение плоскости положения двух пальцев на тачпаде в требуемом направлении

ü перелистывание — легкое касание в движении слева направо или наоборот тремя пальцами

Джойстик

Джо́йстик (англ. joystick — «ручка управления самолётом») — устройство ввода информации, которое представляет собой качающуюся в двух плоскостях ручку. Наклоняя ручку вперёд, назад, влево и вправо, пользователь может передвигать что-либо по экрану. На ручке, а также в платформе, на которой она крепится, обычно располагаются кнопки и переключатели различного назначения. Помимо координатных осей X и Y, возможно также изменение координаты Z, за счет вращения рукояти вокруг оси, наличия второй ручки, дополнительного колёсика и т. п.

Широкое применение джойстик получил в компьютерных играх, мобильных телефонах. В английском языке словом «joystick» называют любую качающуюся ручку управления, в русском языке значение более узкое: помимо компьютерного контроллера, «джойстиком» называют в разговорной речи миниатюрную электрическую ручку — в отличие от традиционной механической.

Конструкция джойстика:

1 Рукоять

2 Основание

3 Кнопка «Огонь» (гашетка)

4 Дополнительные кнопки

5 Переключатель автоматического огня

6 Газ/тяга

7 Миниджойстик (hat switch, «хатка»)

8 Присоски (крепление)

Технологии джойстиков

Оптический джойстик (Microsoft SideWinder Precision Pro) Изнутри:

1. Оптический сенсор

2. Два лазера на ручке (X, Y и вращение)

3. Лазер колёсика (газ/тяга)

Джойстики можно разделить на два вида:

дискретные — сенсоры таких джойстиков могут принимать два значения: «0» или «1», включён/выключен и т. д. При этом каждое нажатие выдает один управляющий импульс и смещает курсор на одну позицию (длительное нажатие приводит к автоповтору команды), диапазон смещения курсора при этом неограничен и определяется только количеством нажатий. Джойстики такого типа считаются устаревшими в ПК, но широко применяются в простых игровых приставках, мобильных телефонах и прочих устройствах.

аналоговые — у таковых выходной сигнал плавно меняется от нуля до максимума в зависимости от угла отклонения рукоятки: чем больше рукоять отклонена, тем больше уровень сигнала. Диапазон перемещения курсора ограничен ходом ручки джойстика и разрешением применённых сенсоров. После калибровки, подобные джойстики можно применять для указания абсолютной позиции курсора.

Существует несколько технологий аналоговых джойстиков.

Потенциометр и аналогово-цифровой преобразователь. Преимущества: нет особых требований к механике. Недостатки: требователен к качеству питания и АЦП, сам датчик при этом недостаточно долговечен. Интересно, что в игровом порту АЦП находится в компьютере, а не в джойстике.

Энкодер — оптический датчик наподобие тех, что применяются в компьютерных мышах (зубчатое колесо, при вращении пересекающее луч от светодиода к фотодиоду). Преимущества: очень чёткий ход, датчик практически вечен. Недостатки: чтобы датчик имел достаточное количество шагов дискретности (примерно 500 шагов на оборот руля, или 150 на движение джойстика от края до края, или 100 на ход педали), нужен или дорогой высокоточный энкодер, или качественный редуктор (мультипликатор).

Тензометрические датчики. Применяются в ноутбуках, в некоторых самолётах. В игровых устройствах распространения не получили: тензодатчики практичны только когда джойстик надёжно прикручен к столу.

Оптическая матрица. Такие джойстики действуют аналогично оптической мыши и совмещают высокую точность с высокой надёжностью. Недостаток: применимо только для устройств с небольшим ходом ручки.

Магнитные датчики — магниторезистивные и на эффекте Холла. Те и другие надёжны и долговечны; распространение получили только когда в датчиках стали располагать схемы, компенсирующие допуски сборки и люфт механики.

Ранее джойстики для ПК подключались к нему через игровой порт, далее полностью произошёл переход к стандартному интерфейсу USB.

Долгое время у игровых приставок джойстики подключались через специализированный разъём, специфичный для каждой фирмы-производителя, поэтому джойстик для одной приставки не подходил к другой или же к ПК. В настоящее время джойстики имеют стандартный интерфейс USB, поэтому могут подключаться как к приставке, так к персональному компьютеру.

Графический планшет

Графи́ческий планше́т (от англ. graphics tablet или graphics pad, drawing tablet, digitizing tablet, digitizer - дигитайзер, диджитайзер) — это устройство для ввода рисунков от руки непосредственно в компьютер. Состоит из пера и плоского планшета, чувствительного к нажатию или близости пера. Также может прилагаться специальная мышь.

Первым графическим планшетом был «Телеавтограф», запатентованный Элишей Греем (Elisha Gray) в 1888. Элиша Грей более известен как современник изобретателя телефона - Александра Белла.

Первый графический планшет, похожий на современные, использовался для распознавания рукописного ввода компьютером Stylator в 1957. Более известный и часто ошибочно именуемый первым, графический планшет RAND Tablet также известен как «Графакон» (ГРАФический КОНвертер), представленный в 1964. RAND Tablet использовал сетку проводников под поверхностью планшета, на которые подавались закодированные троичным кодом Грея электрические импульсы. Емкостно связанное перо принимало этот сигнал, который затем мог быть декодирован обратно в координаты.

Другой графический планшет известен как «акустический планшет», перо которого генерировало искры при помощи искрового промежутка. Щелчки триангулировались серией микрофонов для определения местонахождения пера. Система была довольно сложной и дорогой, микрофоны были чувствительны к посторонним шумам.

Графические планшеты популяризовались коммерческим успехом в середине 70х - начале 80х ID (Intelligent Digitizer) и BitPad выпускаемых Summagraphics Corp. Эти планшеты использовались как устройство ввода для множества high-end CAD (Computer Aided Design) систем, соединенными с ПК и ПО вроде AutoCAD.

Первые планшеты для потребительского рынка назывались «КоалаПэд». Хотя изначально они были созданы для компьютера Apple II, со временем «Коала» распространилась и на другие персональные компьютеры. Потом другие фирмы стали выпускать свои модели планшетов.

Принцип действия

В современных планшетах основной рабочей частью также является сеть из проводов (или печатных проводников), подобная той, что была в «Графаконах». Эта сетка имеет достаточно большой шаг (3—6 мм), но механизм регистрации положения пера позволяет получить шаг считывания информации намного меньше шага сетки (до 200 линий на мм).

По принципу работы и технологии существуют различные типы планшетов. В электростатических планшетах регистрируется локальное изменение электрического потенциала сетки под пером. В электромагнитных — перо излучает электромагнитные волны, а сетка служит приёмником. В обоих случаях на перо должно быть подано питание.

Фирма Wacom создала технологию на основе электромагнитного резонанса, когда сетка и излучает, и принимает сигнал. При этом излучаемый сеткой сигнал используется для питания пера, которое, в свою очередь, посылает ответный сигнал, являющийся не просто отражением исходного, а заново сформированным, который, как правило, несёт дополнительную информацию, идентифицирующую конкретное перо, а также данные о силе нажатия, фиксации/положении органов управления на указателе, о том, используется ли рабочий кончик пера или его «ластик» (в случае, если такие функции в нём предусмотрены). Поэтому отдельного питания для такого устройства не требуется. Но при работе электромагнитных планшетов возможны помехи от излучающих устройств, в частности мониторов. На таком же принципе действия основаны некоторые тачпады.

Существуют планшеты, в комплект которых входят перья, способные регистрировать силу нажатия. Как правило, в основе механизма регистрации лежит использование конденсатора переменной ёмкости. В частности, такой тип датчика используется в перьях к планшетам фирмы Wacom[6]. Также регистрация может осуществляться с помощью компонента с переменным сопротивлением[7] или переменной индуктивностью. Существуют реализации, в основе которых лежит пьезоэлектрический эффект[источник не указан 866 дней]. При нажатии пера в пределах рабочей поверхности планшета, под которой проложена сетка проводников, на пластине пьезоэлектрика возникает разность потенциалов, что позволяет определять координаты нужной точки. Такие планшеты вообще не требуют специального пера и позволяют чертить на рабочей поверхности планшета как на обычной чертёжной доске.

Кроме координат пера, в современных графических планшетах также могут определяться давление пера на рабочую поверхность, наклон, направление поворота в плоскости планшета и сила сжатия пера рукой.

Также в комплекте графических планшетов совместно с пером может поставляться мышь, которая, однако, работает не как обычная компьютерная мышь, а по тому же принципу, что и перо. Такая мышь может работать только на планшете. Поскольку разрешение планшета гораздо выше, чем разрешение обычной компьютерной мыши, то использование связки мышь+планшет позволяет достичь значительно более высокой точности при вводе.

Геймпад

Игровой пульт (геймпад, джойпад) — тип игрового манипулятора. Представляет собой пульт, который удерживается двумя руками и в то же время можно использовать геймпад который в свою очередь используется одной рукой, для контроля его органов управления используются большие пальцы рук (в современных геймпадах также часто используются указательный и средний пальцы).

Геймпады обеспечивают взаимодействие между игроком и игровой приставкой. Тем не менее, геймпады используются и на персональных компьютерах, хотя пользователи в большинстве случаев предпочитают использовать привычные клавиатуру (обычную или игровую) и мышь. Стандартное исполнение геймпада таково: под левой рукой кнопки направления (вперёд-назад-влево-вправо), под правой — кнопки действия (прыгнуть, выстрелить).

Во многих современных контроллерах совместно с направляющими кнопками используются аналоговые джойстики. Впервые подобное решение было представлено на контроллере Emerson Arcadia 2001, но обрело популярность среди игроков только после появления консолей Nintendo 64, Sony PlayStation и Sega Saturn.

Тема 4. Цифровые камеры. Классификация и устройство цифровых устройств.

Цифровой фотоаппарат — это фотоаппарат, в котором для получения изображения используется массив полупроводниковых светочувствительных элементов, называемых матрицей, на которую изображение фокусируется с помощью системы линз объектива. Полученное изображение, в электронном виде сохраняется в виде файлов в памяти самого фотоаппарата или же дополнительном носителе, вставляемом в фотоаппарат.

Классификация

ü Фотоаппараты с несменными объективами

· Компактные цифровые фотоаппараты.

Пренебрежительно именуется «цифромыльница», однако характеристиками отличается от плёночной «мыльницы». Характеризуется малыми размерами и весом; такой фотоаппарат легко носить с собой постоянно. Визирование по ЖК-экрану, это позволяет точно собрать кадр — удобно для «протокольных» снимков, зачастую доработка в графическом редакторе не нужна вообще. Иногда есть оптический видоискатель, синхронизированный с изменением фокусного расстояния объектива (удобно для съёмки людей, подвижных сцен). Малый физический размер матрицы означает низкую чувствительность или высокий уровень шумов. Также этот тип камер обычно отличает отсутствие или недостаточная гибкость ручных настроек экспозиции.

За исключением самых дешёвых моделей, характеризуются немалыми возможностями в макросъёмке. У многих моделей размер объекта съёмки 30 мм и даже меньше.

· Псевдозеркальные цифровые фотоаппараты с несменным объективом

Псевдозеркальные цифровые фотоаппараты внешним видом напоминают однообъективную зеркальную камеру, а также, помимо цифрового дисплея, оснащены электронным видоискателем. Изображение в видоискателе такого аппарата формируется на отдельном цифровом экране, или на поворачивающемся основном экране. Как правило, имеют резьбу на объективе для присоединения насадок и светофильтров (пример — Konica Minolta серия моделей Z).

Кратность трансфокатора 6× и выше. Довольно высокое качество съёмки, благодаря неплохой диафрагме на «дальнем» конце (например, f/3,5 у Canon PowerShot S3 IS) и стабилизированному объективу. Размеры матрицы варьируются от 1/2,5 видиконных дюймов до Микро 4:3. Портретными возможностями псевдозеркальный цифровой фотоаппарат, даже с маленькой матрицей, не уступает компактным, в первую очередь из-за качественного объектива. Благодаря огромному количеству кнопок по всему корпусу, фотограф может быстро переключить фотоаппарат в нужный режим.

Недостатками большинства ультразумов являются скромные возможности в макросъёмке и высокое фокусное расстояние на «ближнем» конце (например, 36 мм в пересчёте на плёнку у того же «Canon S3 IS»). Современные (начало 2012) ультразумы в широкоугольной съёмке имеют сильную дисторсию, которая корректируется программно. На «дальнем» конце светосила, как правило, невысока. Да и любой фотоаппарат со сменным объективом превзойдёт ультразум по качеству изображения, в первую очередь за счёт большой матрицы.

· «Полузеркальные» фотоаппараты

«Полузеркалка» — жаргонный термин, описывающий класс аппаратов, в которых имеется наводка по фокусировочному экрану через съёмочный объектив, однако нет подъемного зеркала. В таких аппаратах оптическая схема содержит светоделительную призму, которая направляет от 10 до 50 % светового потока на фокусировочный экран, а остальное передается на матрицу. Как правило, нет возможности менять объектив.

· Компактные цифровые фотоаппараты с несменным объективом с постоянным фокусным расстоянием

В основном выполнены в стиле «ретро», имеют матрицу больших размеров, многие снабжены оптическим видоискателем, обладают высокими техническими характеристиками беззеркальных фотоаппаратов. Отличаются высокой ценой.

· Сверхкомпактные цифровые фотоаппараты

За компактность приходится платить крошечной матрицей (обычно 1/2,5 видиконных дюймов). Чтобы получить приемлемое качество снимков, ставят агрессивное шумоподавление. Также урезают кратность трансфокатора (обычно 3× или 4×), фокусное расстояние на «коротком конце», штативное гнездо, ёмкость аккумулятора. Страдают и возможности макросъёмки. Как правило, нет оптического видоискателя.

· Фотоаппараты, встроенные в другие устройства

Миниатюрны и неудобны для фотосъёмки. Как правило, нет механики объектива и собственных органов управления. Служат большей частью для «протокольных» снимков и пересъёмки информации.

ü Фотоаппараты со сменными объективами

Основной инструмент профессионального фотографа — и многих фотолюбителей. Матрица, как правило, «полукадровая» (примерно в 1,5 раза меньше плёночного кадра, по площади — в 2—3 раза). Впрочем, существуют модели с полнокадровой (24×36 мм) и даже среднеформатной матрицей.

На фокусировочном экране располагается так называемый «фазовый автофокус», быстрый и точный. Оптический видоискатель позволяет уловить эмоции объекта съёмки и нажать на кнопку в нужный момент. К тому же этот видоискатель работает через объектив, так что легко контролировать глубину резкости, применять поляризационные и градиентные фильтры. Сменная оптика позволяет приспособить такой фотоаппарат к любому жанру съёмки. Из недостатков — высокая цена, громкий спуск и большие габариты. Затруднена съёмка из нестандартных ракурсов (поэтому фотохудожников часто видят в самых экзотических позах). Видоискатель покрывает не весь кадр (около 85 % в камерах нижнего уровня), поэтому после съёмки практически обязательна доработка фотографий в графическом редакторе. При нажатии на спуск изображение пропадает, поэтому к фотографированию с проводкой надо приспособиться.

· Цифровые дальномерные фотоаппараты

Немногочисленная группа цифровых фотоаппаратов, имеющих, кроме ЖК-дисплея, оптический видоискатель, совмещённый с дальномером. На 2012 год цифровые дальномерные фотоаппараты представлены тремя моделями: «Epson R-D1», «Leica M8» и «Leica M9». Крепление объективов — байонет Leica M. Отличаются высокой ценой, сочетают высокое качество изображения с непревзойдённой оперативностью съёмки (важно для уличной и репортажной фотографии).

· Цифровые беззеркальные фотоаппараты

Отсутствие зеркального видоискателя с пентапризмой позволило значительно уменьшить рабочий отрезок камеры и её размеры. Функции TTL-экспонометра и датчика автофокуса переданы светочувствительной матрице. Беззеркальные фотоаппараты получили распространение в конце 2000-х годов, с распространением уменьшенных байонетов наподобие «Микро 4:3».

В свою очередь, беззеркальные цифровые фотоаппараты со сменными объективами делятся на камеры только с ЖК-дисплеем и на псевдозеркальные (с электронным видоискателем). Конструкция некоторых камер позволяет использовать внешний съёмный электронный видоискатель («Olympus PEN E-P2»).

Автофокус медленный контрастный, свойственный «мыльницам». Затруднена ручная фокусировка. Объектив не убирается в корпус, так что габаритов «мыльницы» удаётся добиться лишь с фикс-объективами. Но в целом большая матрица даёт приличное качество изображения. Иногда в погоне за компактностью основного блока производители уменьшают ёмкость аккумулятора до неприемлемых величин.

Устройство цифрового фотоаппарата

· Матрица

Основной элемент любой цифровой фото- или видеокамеры — матрица, от которой в наибольшей степени зависит качество получаемого изображения.

Матрица (иногда её называют сенсором) представляет собой полупроводниковую пластину, содержащую большое количество светочувствительных элементов, в подавляющем большинстве случаев сгруппированных в строки и столбцы.

В современных ЦФК наибольшее распространение получили матрицы двух типов: ПЗС (прибор с зарядовой связью, по-английски CCD — Charge-Coupled Device) и КМОП (комплементарный металл-оксид-полупроводник, по-английски CMOS — Complementary-symmetry/Metal-Oxide Semiconductor).

CMOS-матрицы для потребительских фотоаппаратов относительно дёшевы, так как производятся по стандартным полупроводниковым технологиям, однако шумы таких матриц обычно гораздо выше, чем у CCD. Поэтому в настоящее время большинство моделей ЦФК (за исключением ряда профессиональных и полупрофессиональных «зеркалок» Canon, Nikon и Sony и других, имеющих специальные схемы подавления шумов), оснащаются ПЗС-матрицами. Название ПЗС — прибор с зарядовой связью, отражает способ считывания электрического заряда методом сдвига от одного элемента матрицы к другому, постепенно заполняя буферный регистр. Далее напряжение усиливается и подается на АЦП (аналого-цифровой преобразователь), после чего уже в цифровой форме поступает для последующей обработки в процессор фотокамеры.

· Объектив

Объектив цифровой камеры не претерпел кардинальных изменений по сравнению с объективами обычных фотокамер. Из-за меньших размеров сенсора, объективы цифровых камер (за исключением зеркальных камер, использующих те же объективы) имеют меньшие геометрические размеры.

Благодаря уменьшению относительно 35-мм плёнки размера матрицы, в камерах любительского уровня стало возможным использование оптических схем, ранее присущих только дорогим аппаратам[источник не указан 515 дней].

· Затвор

Цифровые потребительские фотокамеры оснащены электронным эквивалентом затвора, который встроен в матрицу и выполняет работу, аналогичную механическому. В более дорогих камерах вмонтированы два затвора, и механический служит для предотвращения попадания на сенсор света после окончания времени выдержки, что позволяет избежать появления артефактов ореола, частично блюминга и смазывания.

В некоторых цифровых фотоаппаратах при нажатии клавиши затвора наполовину происходит срабатывание систем автоматики. Автофокус и система определения экспозиции фиксируют параметры съёмки и ждут полного нажатия. При полном нажатии клавиши спусковой кнопки в незеркальных цифровых аппаратах:

механический затвор (при наличии) открывается,

происходит сброс заряда в ячейках матрицы,

механический затвор открывается на время экспонирования,

механический затвор закрывается,

происходит считывание кадра из матрицы,

механический затвор открывается,

матрица переходит в режим Live View;

в зеркальном цифровом аппарате (без или при выключенном режиме Live View):

поднимается зеркало и срабатывает «прыгающая» диафрагма,

включается ранее выключенная матрица,

открывается на время экспонирования механический затвор,

закрывается механический затвор,

опускается зеркало и открывается диафрагма,

происходит считывание и обработка кадра из матрицы.

· Видоискатели

Видоискатель — элемент фотоаппарата, показывающий границы будущего снимка[источник не указан 515 дней] и в некоторых случаях резкость и параметры съёмки. На бытовых цифровых фотоаппаратах в качестве видоискателя используются ЖК экраны (на зеркальных в режиме LiveView и на компактных камерах) и различные виды электронных и оптических видоискателей.

· Процессор

Процессоры в цифровых фотоаппаратах выполняют следующие функции:

управление работой затвора;

управление объективом в автоматическом и ручном режимах съёмки;

выбор баланса белого, измерение освещённости объекта, определение экспопары, выбор цветовой температуры и т. п.;

управление работой вспышки;

управление брекетингом — возможностью серийной съёмки (обычно сериями по 3 или 10 кадров) с разными настройками фотоаппарата;

управление специальными эффектами из имеющегося набора (сепия, чёрно-белая съёмка, устранение эффекта красных глаз и др.);

формирование и выдачи на дисплей информации о выбранных режимах съёмки, настройках, самого изображения и т. п.

· Карта памяти

Карта памяти — носитель информации, который обеспечивает длительное хранение данных большого объёма, в том числе изображений, получаемых цифровым фотоаппаратом.

В ранних моделях цифровых фотоаппаратов использовались и иные носители информации, в том числе миниатюрные жесткие диски, дискеты, записываемые оптические и магнитооптические диски и т. п., вплоть до аудиокассет (в самом первом образце электронной фотокамеры фирмы «Кодак», использовавшей аналоговые способы обработки и сохранения изображений).

· Разъёмы и интерфейсы

Внешний интерфейс подключения к компьютеру общего назначения имеется практически во всех цифровых камерах. На сегодня (2011) самым распространённым из них является USB. Также применяются специальные виды разъёмов для подключения к телевизору или принтеру. Появились первые модели фотокамер с беспроводными интерфейсами.
