Лекция №13

Тема: «Контурное взрывание. Особенности контурного взрывания при проведении горизонтальных и наклонных выработок»

Различают два метода взрывных работ при проведении горных выработок – обычное взрывание и контурное. Обычное взрывание получило чрезвычайно широкое распространение, несмотря на серьезные недостатки. Так, фактические контуры полостей выработок, как правило, не соответствуют проектным. Имеют место большие переборы и чрезмерные нарушения трещинами законтурного массива. Переборы породы являются причиной увеличения объемов работ по погрузке и транспортировке породы и забутовке закрепленного пространства, а при монолитной бетонной крепи – больших перерасходов бетона. Фактический коэффициент излишка сечения (КИС) достигает 1,25…1,30 при нормативном 1,03…1,05.

Трещины, возникающие в законтурном массиве, оказывают отрицательное воздействие на горные породы. Естественные прочность и устойчивость их значительно снижаются. Учащаются случаи деформации крепи и перекрепления выработок, на что затрачивается много времени и средств. Трещинообразование в законтурном массиве отрицательно влияет не только на прочность и устойчивость пород кровли и стенок горных выработок, но на безопасность работ, особенно в призабойном пространстве.

При проведении горных выработок с применением контурного взрывания недостатки, присущие обычному, исключаются.

Контурное взрывание – это технологический прием, заключающийся в установлении таких параметров зарядов и расположения оконтуривающих шпуров, при которых достигаются незначительные переборы породы и минимальное воздействие взрыва на законтурный массив. В результате воздействия создается сравнительно гладкая поверхность боков и кровли выработок и малая глубина нарушения законтурного массива, а полость приобретает правильную форму. Кроме того, повышаются устойчивость обнажений, безопасность работ и технико-экономические показатели.

Контурное взрывание впервые выполнили в Швеции при строительстве гидротехнических сооружений для получения выработок с ровными гладкими стенами. В качестве ВВ использовался динамит в патронах диаметром 32…36 мм. В оконтуривающих шпурах применяли полупатроны. Их разрезали вдоль на две половинки. Эти полупатроны привязывали с промежутками (длина равна длине полупатрона) к деревянным планкам. Чтобы ВВ детонировало, к планкам привязывали также детонирующий шнур. Заряды в шпурах помещали так, чтобы планка находилась со стороны массива, а ВВ было направлено в сторону полости. Расстояние между оконтуривающими шпурами было значительно меньше, чем между остальными. После взрывных работ получалась выработка с очень ровными стенками без трещин и достаточно устойчивая.

Для проведения горных выработок контурным взрыванием необходимо выполнять следующие мероприятия:

1. высокоточная реализация параметров, указанных в паспортах буровзрывных работ, т. е. надо точно размечать шпуры, а при бурении строго выдерживать углы наклона шпуров к поверхности забоя выработки;

2. уменьшение в 2…4 раза против обычной энергии взрыва в оконтуривающих шпурах. Последнее достигается применением патронов ВВ уменьшенного диаметра (в случае аммонитов Т-19, ПЖВ-20, АП-5-ЖВ – патроны диаметром 27…28 мм, детонита М – 21…22 мм) или же использованием патронов ВВ малой мощности (угленита Э-6) диаметром 36 мм;

3. применение особого метода расчета параметров зарядов и расположения шпуров.

В качестве исходных данных для разработки паспорта буровзрывных работ на контурное взрывание можно использовать действующий паспорт для обычного метода ведения буровзрывных работ для этой выработки с внесением в него скорректированных данных для шпуров контурного и предконтурного рядов.

Перед началом работ по проведению выработки контурным взрыванием должен быть разработан и скорректирован паспорт буровзрывных работ.

Опыт свидетельствует, что в ряде случаев требуется увеличение количества шпуров по забою. Кажется, что некоторое возрастание объема работ по бурению шпуров вызовет рост продолжительности проходческого цикла в целом. Однако это не так. Например, внедрение контурного взрывания на шахтах треста “Горловскуглестрой” свидетельствует, что темпы проведения выработок в среднем возросли на 10…15%, в забоях переборы породы сведены к минимуму, почти исчез непроизводительный вид работ по оборке кровли и боков выработок от отслаивающихся кусков породы, отсутствовал травматизм, так как порода не отслаивалась, выработки не имели нарушений крепи и не перекреплялись, снизились затраты на эксплуатацию.

Появилась возможность отказаться от тяжелых крепей из монолитного бетона и металлических арок, а вместо них применить набрызг-бетон и анкерную крепь.

Контурное взрывание шпуровых зарядов

Оконтуривающие шпуры бурят возможно ближе к проектному контуру сечения выработки с одновременным уменьшением расстояния между соседними шпурами. Шпуры заряжают таким образом, чтобы порода разрушалась только по линии, соединяющей соседние заряды. Это достигается вследствие увеличенных напряжений на линии расположения зарядов. При этом достигается почти точное соответствие фактического и проектного контуров выработки. Кроме того, благодаря меньшему разрушению массива устойчивость выработки увеличивается.

Уменьшение действия взрыва в глубь массива достигается:

1. применением ВВ с низкими энергети­ческими характеристиками;

2. приме­нением большого (15—20 мм) ради­ального зазора между патроном ВВ и стенками шпуров;

3. применением зарядов специальной конструкции (рис. 13.1)

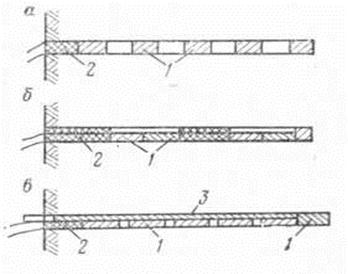

Рисунок 13.1 – Конструкция заряда ВВ:

а – с воздушными промежутками;

б – с патронами уменьшенного диаметра и усиленным зарядом в донной части;

в – с деревянным стержнем со стороны массива породы и усиленным донным зарядом:

1 – заряд ВВ; 2 – забойка; 3 – деревянный стержень.

Оконтуривающие шпуры обычного диаметра (43 мм) целесообразно заряжать патронами малого диаметра (28 мм) или при использовании патронов обычного диаметра (32 мм) — бурить коронками увеличен­ного диаметра (52 мм). Заряды оконтуривающих шпуров (за исключе­нием шпуров, расположенных в угловых частях выработки) необходимо взрывать одновременно.

Предложенные зависимости позволяют рассчитывать параметры контурного взрывания и вносить соответствующие коррективы при определении общего заряда ВВ и числа шпуров на забой. Некоторый перерасход буровых работ путем сближенного расположения зарядов компенсируется снижением расходов на крепление и поддержание выработок. Этот способ взрывания широко применяют при проходке выработок в монолитных породах и при гидротехническом строительстве.
