Электромеханические тензометры

Наиболее распространенными в настоящее время среди указан­ных тензометров нашли электромеханические тензометры Аистова (рис.19).

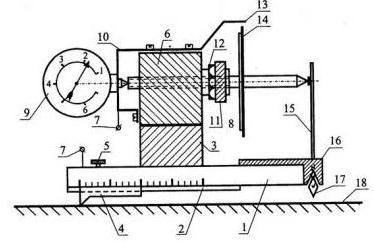

Рис. 19. Кинематическая схема электромеханического тензометра: 1 - основание тензометра; 2 - направляющая; 3 - нижняя база тензометра; 4 - опорный нож; 5 - винт фиксирующий; 6 - верхняя база тензометра; 7 - электрические клеммы; 8 - микрометрический винт; 9 - счетчик оборотов лимба; 10 - система крепления счетчика; 11 - муфта микрометрического винта; 12 - натяжная гайка; 13-указатель отсчетов; 14 - лимб; 15-перо; 16-вилка; 17-подвижная призма; 18 - испытываемая конструкция

Корпус тензометра состоит из стойки и основания. Стойка прибо­ра разделена электроизоляционной прокладкой на две части 3 и 6. К ниж­ней поверхности основания 1 прикреплена направляющая 2, по которой при настройке прибора на нужную базу перемещается опорный нож 4. Фикса­ция ножа на направляющей производится винтом 5.

На противоположном конце основания имеется вилка 16. в гнездо которой входит подвижная призма 17. жестко соединенная с пером 15. В верхней части 7 стойки прибора находится муфта 11, через которую прохо­дит микрометрический винт 8 с укрепленным на нем лимбом 14. Конец винта, обращенного к перу, имеет форму конуса.

С левой стороны на муфте находится кронштейн с указателем (индексом) отсчетов 13 и счетчик 9 регистрации оборотов лимба. Стержень счетчика оборотов упирается в торец микрометрического винта. С правой стороны на муфте имеется натяжная ганка 12, служащая, как и у клиномет­ра Анстова, для устранения люфта между муфтой и винтом. Провода от источника питания подсоединяются к клеммам 7.

Тензометр крепится к исследуемому изделию струбциной. Методи­ка снятия отсчетов с тензометра Анстова такая же, как и с электромехани­ческого клинометра.
