Сцинтиляційний радіометричний прилад СРП 68-01

Прилад СРП-68-01 "Пошук" геологічний, призначений для пошуку радіоактивних руд. Належить він до класу вимірювачів потужності дози (радіометрів). Але після аварії на Чорнобильській АЕС його широко застосовували для обстеження дітей, яких вивезли з тридцятикілометрової зони, для вимірювання наявності у щитовидній залозі йоду-131, а в сільському і лісовому господарствах – для визначення радіоактивності продуктів харчування, урожаю, кормів, сировини, ґрунту, добрив, води. Прилад широко використовують служби цивільного захисту для вимірювання рівнів радіації (фону).

Прилад СРП-68-01 вимірює потік β-випромінення у межах від 0 до 10000 с^–1; потужність експозиційної дози γ-випромінення в межах від 0 до 3000 мкР/год (табл. 3.2, рис. 3.3).

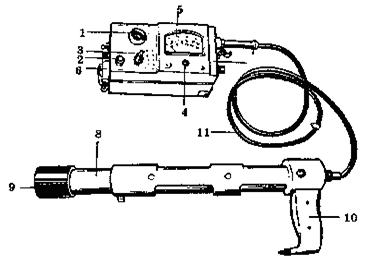

1 – перемикач діапазонів; 2 – ручка звукової сигналізації; 3 – перемикач режиму роботи; 4 – коректор стрілки приладу; 5 – шкала приладу;

6 – контрольне джерело; 7 – батарейний відсік; 8 – блок детектування;

9 – гумовий ковпачок блока детектування; 10 – ручка блока

детектування; 11 – кабель

Рисунок 3.3 – Прилад СПР-68-01

Таблиця 3.2 – Діапазони вимірювань приладу СРП-68-01

Положення перемикача піддіапазонів	Діапазони вимірювань шкали приладу	Положення перемикача піддіапазонів	Діапазони вимірювань шкали приладу
мкР/год	с^–1	Експозиційної дози, мкР/год	Потоку γ-випромінювання, с^–1	мкР/ год	с^–1	Експозиційної дози, мкР/год	Потоку γ-випромінювання, с^–1
		0…30	0…100			0…1000	0…3000
		0…100	0…300			0…3000	0…10000
		0…300	0…1000	–	–	–	–

Час встановлення робочого режиму з моменту включення приладу одна хвилина. Прилад може безперервно працювати вісім годин. Комплект живлення складається з дев’яти елементів типу 343. Робота приладу ґрунтується на перетворенні фізичної інформації в електричні сигнали з наступним вимірюванням їх параметрів. Функцію перетворювача виконує сцинтиляційний детектор. Маса робочого комплекту 3,6 кілограмів.

На панелі приладу нанесені позначення режимів роботи при різних положеннях відповідних перемикачів, а також межі вимірювань. Чорним кольором позначені показники, які відповідають вимірюванню β -випромінення, а червоним – потужності експозиційної дози. На боковій стінці панелі є гніздо для телефону. Перед початком роботи необхідно ознайомитися з інструкцією приладу. Потім перевести перемикач режиму роботи в положення "Викл" і перевірити, чи знаходиться стрілка вимірювального приладу на нулі, якщо ні, то потрібно встановити її на нульовій рисці коректором, попередньо повернувши заглушку на панель пульта; відкрити кришку батарейного відсіку і вставити комплект елементів живлення, дотримуючись полярності згідно з маркуванням на кожусі пульта.

Вихідним положенням перемикача меж вимірювання є 3000 мкР/год; перемикач режиму роботи "Викл". Для переведення приладу в робочий стан необхідно:

– включити прилад, перевівши перемикач режиму роботи в положення "Бат". Напруга батареї живлення повинна бути в межах від 8 до 15 Вольт;

– перевести перемикач режиму роботи в положення 5 Вольт. Вимірювання можна почати через 1 хвилину після включення приладу;

– перевести перемикач режиму роботи в положення 5. При цьому показання приладу відповідає потужності експозиційної дози в місці розміщення блока детектування;

– зняти кришку контрольного джерела, зафіксувати на фланці контрольного джерела тримач, який входить до комплекту приладу. За допомогою тримача приєднати блок детектування до контрольного джерела. Перед перевіркою приладу потрібно зняти гумовий ковпачок з блока детектування. Перемикачем меж вимірювання встановити діапазон, який відповідає максимальному відхиленню стрілки вимірювального приладу. Записати показання приладу;

– від’єднати блок детектування, проконтролювати рівень фону в місці вимірювань. Показання приладу при приєднаному блоці детектування до контрольного джерела за вирахуванням фону має відповідати вказаному в паспорті приладу;

– приєднати знову блок детектування до контрольного джерела. Після зупинки стрілки натиснути кнопку "Контр" на пульті приладу. Показання не повинні зменшуватися більше ніж на 10 %;

– після проведення вимірювань закрити контрольне джерело кришкою.

Для проведення вимірювань перемикач меж вимірювань перевести в положення, яке відповідає необхідній межі. Для приладу СРП-68-01 застосовувати межі в мікрорентгенах за годину.

Залежно від потужності експозиційної дози, яку вимірюють за допомогою перемикача, встановити постійну часу вимірювань 2,5 або 5 секунд. При постійній часу 5 секунд статичні флуктуації знижуються, тобто підвищується точність відліку, але зростає й інерційність приладу.

Похибку відліку можна суттєво зменшити, якщо визначити показання в даній точці як середнє арифметичне 5…10 відліків.

Знімати показання приладу можна через одну хвилину після включення. Для вимірювання використовують також межі, в яких відхилення стрілки перебільшують 1/3 шкали вимірювального приладу. Якщо відхилення менше 1/3 шкали, то потрібно перейти до вимірювань у більш високих межах чутливості, якщо ж стрілка наближається до верхньої межі ("зашкалює"), то необхідно перейти до вимірювань у менш чутливих межах вимірювань.
