Метод В2. Вимірювання ОП для визначення загасання за допомогою додання до ШСЗ 1 вимірюваного КС

Метод В1. Вимірювання ОП для визначення загасання за допомогою заміни ШСЗ-2 на КС

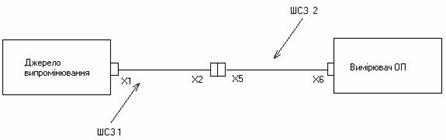

Вимірювання базової ОП: з’єднати джерело випромінювання і вимірювач ОП за допомогою ШСЗ-1, ШСЗ-2 і базової перехідної роз-етки для створення з’єднання Х2-Х5, як показано на рис.7.3 і за-фіксувати базову оптичну потужність Р1.

Рисунок 7.3 – Блок-схема вимірювання ОП при внесенні КС в оптичну лінію вимірювання для методів В1, В2

Вимірювання ОП при внесенні КС в оптичну лінію вимірюван-ня: від’єднати ШСЗ 2 від оптичної лінії, не порушуючи з’єднання ШСЗ 1 з джерелом випромінювання і базовою перехідною розеткою. З’єднати ШСЗ 1 з одним кінцем КС, а другий кінець КС – з вимірюва-чем ОП, як показано на рис.7.4 і зафіксувати значення оптичної потужності Р2.

Рисунок 7.4 – Блок-схема вимірювання базової ОП для методу В1

Вимірювання базової ОП: з’єднати джерело випромінювання і вимірювач ОП за допомогою ШСЗ 1, як показано на рис.7.5 і за-фіксувати базову оптичну потужність Р1.

Рисунок 7.5 – Блок-схема вимірювання базової ОП для методів В2 і В3

Вимірювання ОП при внесенні КС в оптичну лінію вимірюван-ня: від’єднати ШСЗ 1 від вимірювача ОП, не порушуючи з’єднання з джерелом випромінювання. З’єднати ШСЗ 1 за допомогою перехідної

розетки яка входить до складу КС (або базової перехідної розетки), а другий кінець КС – з вимірювачем ОП, як показано на рис.7.5 і зафіксувати значення оптичної потужності Р2.
