Особые случаи разрезов. У некоторых деталей машин и механизмов имеются непустотелые элементы, как например

У некоторых деталей машин и механизмов имеются непустотелые элементы, как например, ребра жесткости, зубья, спицы, шлицы и т.п.

Рис. 26

Рис. 2

7

В тех случаях, когда секущие плоскости мысленно рассе­кают детали вдоль таких элементов, на разрезе их показывают незаштрихованными, выделяя тем самым эти элементы из основной части детали.

На рисунке 26 изображен кронштейн: фронтальный разрез, вид сверху и вид слева. Секущая плоскость мысленно рассекает деталь вдоль ребра жесткости, однако на разрезе ребро незаштриховано и выделено из основной части кронштейна.

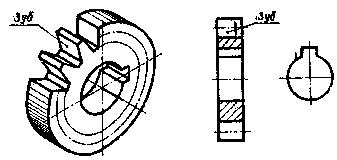

На рисунках 27 и 28 изображены зубчатое колесо и маховик. На разрезах зубья и спицы также не заштриховываются.

Рис. 28

Также нельзя штриховать на разрезах такие детали как валы, оси, шарики, болты, шпильки и т.п., если секущие плоскости проходят вдоль осей этих деталей. При поперечных рассечениях их заштриховывают.
