Построение разрезов складок

Морфологическая классификаций складок

Существует несколько классификаций складок и складчатых структур: морфологическая, генетическая, кинематическая.

В данном пособии ознакомимся с одной из них - морфологической классификацией, в основу которой положены морфологические (геометрические) признаки складок, что очень важно при анализе складок.

I. По положению крыльев и осевой плоскости в поперечно-вертикальном разрезе (рис.56):

а) прямые (симметричные) складки - осевая поверхность вертикальная, оба крыла наклонены в разные стороны симметрично (рис 56, а);

б) косые (наклонные) складки - осевая поверхность наклонена, крылья асимметричны (рис.56, б);

в) опрокинутые складки - складки, одно крыло которых подвёрнуто и слои в нём оказались в опрокинутом залегании (рис.56. в);

г) лежачие складки - осевая поверхность складки горизонтальна (рис.56, г);

д) перевёрнутые складки - складки, в которых осевая поверхность перешла горизонтальное положение и получила обратный наклон (рис.56, д).

2. По форме замка (в поперечно-вертикальном разрезе) и положению крыльев (рис.57):

а) выпуклые (нормальные или обычные) складки с падением крыльев в разные стороны и тупым (> 90°) или острым (< 90°) углом складки (рис.57, а, б);

б) сундучные и коробчатые складки - с широкими плоскими замками и крутыми

крыльями (рис.57,в, г);

в) веерообразные складки - с веерообразным положением крыльев и округлой формы замком (рис.57,д). Ядра их в присводовых участках могут оказаться пережатыми;

г) стулообразные (флексуры) - представляют собой коленчатый изгиб моноклинально залегающих пород (рис. 57,е);

д) изоклинальные - складки с параллельным расположением крыльев и острой или плавно округлой формой замка (рис.57, ж).

Рис. 56. Морфологические типы складок (по положению крыльев и осевой плоскости в поперечно-вертикальном разрезе):

а – прямые симметричные; б – косые (наклонные); в – опрокинутые; г – лежачие; д – перевернутые.

3. По положению оси относительно горизонтальной плоскости (рис.58.):

а) складки с горизонтальными осями - это складки, у которых ось близка к прямой линии или изгибается только в плоскости, перпендикулярной к простиранию оси (рис.58,а);

б) складки с наклонными осями, (погружающимися или воздымающимися) – (рис.58,б,в).

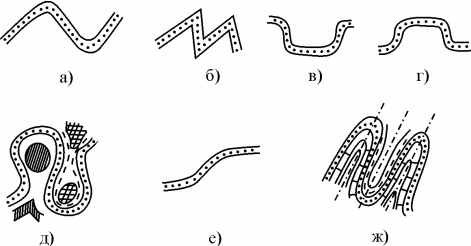

Рис. 57. Морфологические типы складок (по форме замка и положению крыльев):

а – выпуклые (нормальные); б – острые; в – сундучные; г – коробчатые; д – веерообразные;

е – стулообразные (флексуры); ж – изоклинальные

В областях погружения линейных складок возникают особые формы залегания слоев в складках, когда слои, обнажаясь на дневной поверхности, описывают дугу с падением во внешние или внутренние стороны её. Такая дугообразная форма залегания слоев на погружении антиклинали называется периклиналью (рис.58,б), а на погружении синклинали - центриклиналью (рис.58,в).

Рис. 58. Морфологические типы складок (по положению оси относительно горизонтальной плоскости):

а – складка с горизонтальной осью; б – антиклинальная складка с погружающейся осью

(периклиналь); в – синклинальная складка с воздымающейся осью (центриклиналь).

При наклонном положении осей складок к горизонту следует различать дополнительные морфологические признаки складки: азимут погружения оси и угол погружения оси складки.

Зоны общего воздымания осей складок в складчатых комплексах называются зонами кульминации, а зоны общего погружения - зонами депрессии.

в) складки с дугообразно изогнутыми осями (брахискладки, купола, чаши) (рис. 59,60).

4. По отношению длины складк к их ширине (рис.59,60):

а) линейные складки - складки, у которых отношение длины к ширине более 5;

б) брахискладки (брахисинклинали и брахиантиклинали) - складки, у которых отношение длины к ширине от 5:1 до 3:1;

в) купола и чаши (почти круглые в плане) - складки, у которых отношение длины к ширине от 3:1 до 1:1 (рис. 61 а, б).

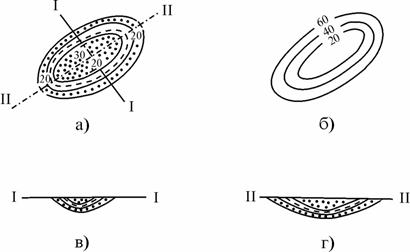

Рис. 59. Брахисинклинальная складка:

а – план; б – структурная карта; в – вертикальный разрез по I-I; г –продольно-вертикальный разрез по II-II.

Рис. 60. Брахиантиклинальная складка:

а – план; б – структурная карта; в – поперечно-вертикальный разрез по I-I; г – продольно-вертикальный разрез по II-II.

5. По изменению первоначальной мощности слоев на крыльях и в замках (рис.62):

а) концентрические складки - складки с одинаковой мощностью слоев в замках и на крыльях (рис. 62,а);

б) подобные складки - складки, у которых мощность слоев на крыльях меньше мощности слоев в замках, а форма замка не меняется с глубиной (рис.24,б);

в) диапировые складки характеризуются уменьшением мощности слоев в замках (складки "уплотнения") – (рис.62,в);

г) дисгармонические складки характеризуются резким изменением геометрии пластов в складке при переходе от одного пласта к другому (рис.24,г). Такое явление связано с различием

физико-механических свойств пластов в складке (наличие пластичных и жестких пород).

Рис. 61. Складки с дугообразно изогнутыми осями:

а – купол (план, разрез и структурная карта); б – чаша (план, разрез и структурная карта).

Рис. 62. Складки с изменяющимися мощностями слоёв на крыльях и в замках:

а – концентрические складки; б – подобные складки; в – диапировые складки; г – дисгармонические складки.

Рассмотрим вначале построение разреза моноклинально падающего пласта (рис.63) с различными углами падения его кровли и подошвы (крыла складки).

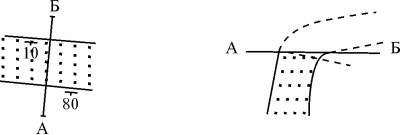

Рис. 63. Построение разреза моноклинально залегающего пласта с различными углами
