Огнетушащих средств на тушение пожара

Примеры решения задач по расчету требуемого количества

Задача 2.1.

Пожар в одноэтажном административном здании III степени огнестойкости (рис. 2.1). Время свободного развития пожара – мин.

Требуется:

– определить требуемое количество стволов РС–50 на тушение пожара по фронту;

– показать схемы развития и тушения пожара.

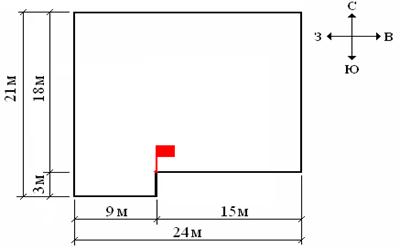

Рис. 2.1. План помещения с местом возникновения пожара.

Решение:

1. По таблице 1.1. определяем линейную скорость распространения горения:

м/мин.

Выбираем наиболее неблагоприятный вариант развития пожара, при котором м/мин.

2. Определяем путь, пройденный огнем (расстояние) от места его возникновения за время мин.:

(м).

3. Определяем форму площади пожара.

На схему, выполненную в масштабе (рис. 2.2) наносим путь, пройденный огнем за время равное 13 мин. учитывая, что огонь распространяется равномерно с одинаковой скоростью во всех направлениях.

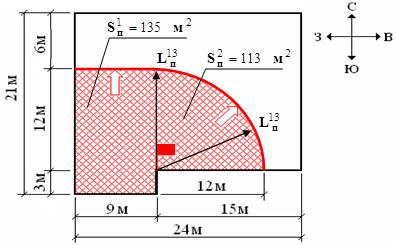

Рис. 2.2. Схема развития пожара на 13-й минуте.

4. Определяем площадь пожара.

Форма площади пожара – сложная, для ее определения форму площади пожара разобьем на две элементарные геометрические фигуры: прямоугольник и 1/4 часть круга (рис. 2.2).

(м²),

где (м²);

(м²).

5. Определяем площадь тушения пожара по фронту.

Тушение будем производить стволами РС–50. Глубина тушения ствола РС–50 – м.

Площадь тушения по фронту разобьем на две элементарные фигуры: прямоугольник – и четверть кольца – (рис. 2.3).

(м²),

где (м²);

,

(м²).

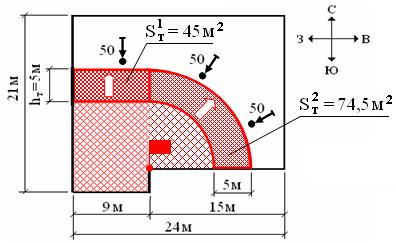

Рис. 2.3. Определение площади тушения пожара по фронту.

6. Определяем необходимое количество стволов РС–50 на тушение пожара по фронту:

(ствола РС–50).

где л/(с м²) – требуемая интенсивность подачи воды (табл. 2.1);

л/с – расход ствола РС–50 (табл. 2.3, при напоре у ствола

мПа).

7. Наносим обстановку развития и тушения пожара на схему объекта (рис. 2.4).

Рис.2.4. Схема тушения пожара по фронту.

Ответ:

Для тушения пожара на этаже административного здания III степени огнестойкости на 13-й минуте развития пожара необходимо три ствола РС–50.

Задача 3.2.

Пожар произошел в животноводческом помещения III степени огнестойкости, размером в плане 20×56 м (рис. 2.5). Пожарная нагрузка однородная и размещена равномерно по площади помещения. Время свободного развития пожара – мин.

Требуется:

– определить количество стволов РС-70 на тушение пожара по фронту и по периметру пожара;

– показать схемы развития и тушения пожара.

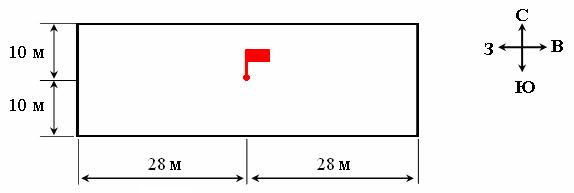

Рис. 2.5. План помещения с местом возникновения пожара.

Решение:

1. По таблице 1.1. определяем линейную скорость распространения горения:

м/мин.

2.. Определяем путь, пройденный огнем (расстояние) от места его возникновения за время развития мин.:

(м).

3. Определяем форму площади пожара.

На схему, выполненную в масштабе, наносим путь, пройденный огнем за время равное 20 мин. Развитие пожара будет происходить в двух направлениях – западном и восточном (рис. 2.6).

Рис. 2.6. Схема развития пожара на 20-й минуте.

4. Определяем площадь пожара:

(м²).

5. Определяем необходимое количество стволов РС–70 на тушение пожара по фронту.

5.1. Тушение пожара с восточной стороны.

5.1.1. Определяем площадь тушения пожара:

(м²),

где – глубина тушения пожара ручными стволами м.;

м – ширина здания.

5.1.2. Определяем количество стволов РС–70 на тушение пожара:

(ствола РС–70)

где л/(с м²) – требуемая интенсивность подачи воды (табл. 2.1);

л/с – расход ствола РС–70 (табл. 2.3, при напоре у ствола

мПа).

5.2. Тушение пожара с западной стороны.

5.2.1. Определяем площадь тушения пожара:

(м²).

5.2.2. Определяем количество стволов РС–70 на тушение пожара по фронту:

Так, как , то количество стволов на тушение пожара с западной и восточной стороны будет одинаковым:

(ствола РС–70).

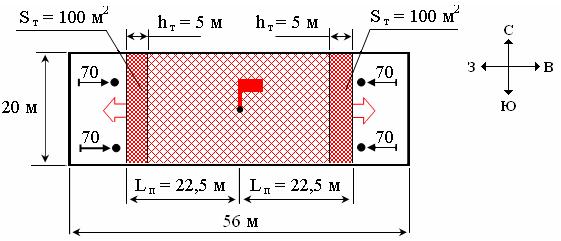

5.3. Наносим обстановку развития и тушения пожара по фронту на план помещения (рис. 2.7).

Рис. 2.7. Схема тушения пожара по фронту на 20-й минуте.

6. Определяем необходимое количество стволов РС–70 на тушение пожара по периметру.

С восточной и западной сторон количество стволов РС–70 на тушение пожара определены в п. 5 задачи.

6.1. Тушение пожара с южной стороны.

6.1.1. Определяем площадь тушения пожара:

(м²),

6.1.2. Определяем количество стволов РС–70 на тушение пожара:

(ствола РС–70)

6.2. Тушение пожара с северной стороны.

6.2.1. Определяем площадь тушения пожара:

(м²),

6.2.2. Определяем количество стволов РС–70 на тушение пожара.

Так, как , то количество стволов на тушение пожара с северной и западной стороны будет одинаковым:

(ствола РС–70).

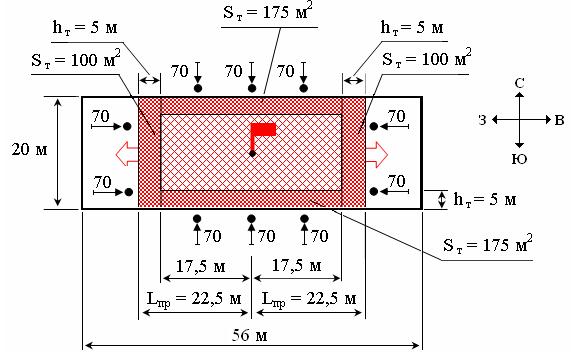

6.3. Наносим обстановку развития и тушения пожара по периметру на схему объекта (рис. 2.8).

Рис. 2.8. Схема тушения пожара по периметру.

Ответ:

Для тушения пожара в животноводческом помещении III степени огнестойкости площадью (м²) на 20-й минуте его развития необходимо:

– при тушении по фронту – четыре ствола РС–70 (два с западной стороны, два с восточной стороны);

– при тушении по периметру – десять стволов РС–70 (два с западной стороны, три с северной стороны, два с восточной стороны, три с южной стороны).
