Фільтруючі протигази

Засоби захисту органів дихання

Розділ 3 Засоби захисту від радіоактивних і отруйних речовин та біологічних засобів

Обов’язки командира відділення для підтримки бойової готовності

Бойова готовність підрозділів військ РХБ захисту знаходиться в прямій залежності від технічного стану та збереження озброєння та військової техніки та засобів захисту. Тому, бережливе відношення до них і своєчасне технічне обслуговування є найважливішими обов’язками всього особового складу.

Командир відділення, є одночасно командир машини (станції, установки) відповідає за її постійну бойову готовність.

Він зобов’язаний:

- утримувати озброєння та військову техніку та засоби захисту відділення в справному стані, повністю укомплектованими, обслугованими і в постійній готовності для використання за призначенням;

- під час роботи з озброєнням, військовою технікою і засобами захисту суворо дотримуватись настанов і інструкції з експлуатації, не допускати порушень вимог безпеки особовим складом відділення;

- знати періодичність та зміст технічного обслуговування, вміти організувати роботу особового складу відділення, забезпечивши своєчасне, повне і якісне проведення усіх операцій з обслуговування озброєння, військової техніки та засобів захисту у встановлені терміни;

- вміти проводити щоденні огляди і оцінювати догляд і збереження закріплених за відділенням озброєння, військової техніки і засобів захисту, при виявленні недоліків, несправностей або поломок негайно прийняти заходи щодо їх усунення, доповідати про те, що трапилось, і вжиті заходи командиру взводу.

Для успішного виконання цих обов’язків командир відділення повинен добре знати улаштування озброєння, військової техніки і засобів захисту відділення, правила їх експлуатації та порядок догляду за ними. Для детального вивчення цих питань, крім даного посібника, необхідно користуватись настановами, технічними описами і інструкціями з експлуатації ОВТ і засобів захисту, які знаходяться у відділенні.

Фільтруючий протигаз призначений (рис.3.1‑3.2, 3.3, 3.4, 3.5) для захисту органів дихання, очей і шкіри обличчя від отруйних, радіоактивних речовин і біологічних аерозолів і є штатним засобом захисту для всіх військовослужбовців Збройних Сил України.

Рис.3.1. Протигаз ПМГ: 1 – фільтруючо-поглинаюча коробка ЕО‑18к; 2 – шолом-маска ШМГ; 3 – сумка; 4 – плівки НП, які не запотівають; 5 – мембрани переговорного пристрою

Рис.3.2. Протигаз ПМГ‑2: 1 – шолом-маска ШМ‑66Му; 2 – фільтруючо-поглинаюча коробка ЕО‑62к; 3 – сумка; 4 – шолом-маска ШМ‑62; 5 – плівки НП, які не запотівають; 6 – мембрани переговорного пристрою для ШМ‑66Му; 7 – накладні утеплювальні манжети

Протигаз складається з фільтруючо-поглинаючої системи та лицевої частини, які з’єднані між собою безпосередньо або за допомогою з’єднувальної трубки. До комплекту протигазу входить сумка для його носіння, захисту та зберігання, коробка з плівками, які запобігають запотіванню скла окулярного вузла, а також в залежності від типу протигазу може входити трикотажний чохол з гідрофобним просоченням, коробка з запасними мембранами до переговорного пристрою, кришка фляги з клапаном, водонепроникний мішок, взимку окремі види протигазів доукомплектовуються накладними утеплювальними манжетами.

Принцип дії протигазу заснований на ізоляції обличчя від зовнішнього середовища та очищення повітря, що вдихається, від токсичних аерозолів та пари в фільтруючо-поглинаючій системі.

Фільтруючо-поглинаюча система служить для очищення повітря, що вдихається, від аерозолів і парів ОР, РП і БА, шкідливих домішок. Для цього вона споряджена (у напрямку руху повітря) протидимним (протиаерозольним) фільтром і адсорбентом – спеціально обробленим активованим вугіллям (шихтою).

Рис.3.3. Протигаз ПМК: 1 – маска М‑80; 2 – фільтруючо-поглинаюча коробка ЕО.1.08.01; 3 – сумка; 4 – бірка; 5 – водонепроникний мішок; 6 – плівки НПН, які не запотівають; 7 – накладні утеплювальні манжети; 8 – кришка фляги з клапаном; 9 – вкладиш

Рис.3.4. Протигаз ПБФ: 1 – фільтруючо-поглинаючі елементи ЕО‑19Э; 2 – шолом-маска ШМБ; 3 – вузол клапану вдиху; 4 – сумка; 5 – плівки НП, які не запотівають; 6 – мембрани переговорного пристрою; 7 – водонепроникний мішок

В протиаерозольному фільтрі затримуються будь-які аерозолі – радіоактивний пил, дими і тумани ОР, а також БА. Шихта затримує пари ОР.

Лицева частина протигазу призначена для захисту очей та шкіряних покровів обличчя від попадання на них ОР, РП, БА, повітря, що видихається, для підведення очищеного повітря до органів дихання і викиду в атмосферу.

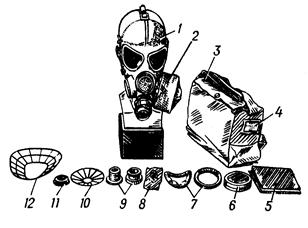

Рис.3.5. Протигаз ПМК‑2: 1 – маска МБ‑1‑80; 2 – фільтруючо-поглинаюча коробка ЕО.1.15.01; 3 – сумка; 4 – бірка; 5 – водонепроникний мішок; 6 – плівки НПН, які не запотівають; 7 – накладні утеплювальні манжети; 8 – кришка фляги з клапаном; 9 – перехідники; 10 – решітка; 11 – заглушка; 12 – вкладиш

Сумка протигазу призначена для його носіння, захисту і зберігання. Сумка має плечовий ремінь та поясну тасьму з пряжками для регулювання довжини, корпус, клапан, одне або декілька відділень, внутрішні або зовнішні кишені для розміщення складових частин комплекту протигаза. Сумка може мати дві зовнішніх кишені. Кишеня з клапаном призначена для зберігання індивідуального проти-хімічного пакету, а кишеня без клапану – для коробок з плівками, що не запотівають, і запасними мембранами.

На забезпеченні військ знаходяться наступні типи протигазів (в табл.3.1 наведена їх характеристика):

Таблиця 3.1
Основні технічні характеристики протигазів

Характери-тики	ПМГ	ПМГ‑2	ПМК	ПМК-2	ПБФ	ПРВ-У
Шифр протигазу	ЕО‑18	ЕО‑62	ЕО‑1.08.00	ЕО‑1.15.00	ЕО‑19	ЕО‑65
Лицева частина	ШМГ	ШМ‑66Му (ШМ‑62)	М‑80	МБ‑1‑80	ШМБ	ШМС‑Р
Фільтруючо-поглинаюча система	ЕО‑18К	ЕО‑62К	ЕО‑1.08.01	ЕО‑1.15.01	ЕО‑19Е	ЕО‑65К
Маса протигазу, кг	1,1	1,0	1,5	1,5	1,2	1,8

Підготовка протигазу до використання розпочинається з визначення необхідного розміру лицевої частини. Розмір лицевої частини протигазів ПМГ, ПМГ-2, ПБФ визначається за величиною вертикального обхвату голови шляхом її вимірювання по замкнутій лінії, яка проходить через маківку, підборіддя і щоки (рис.3.6). Результати вимірювань округляють до 0,5 см (табл.3.2).

Таблиця 3.2
Розміри лицевих частин протигазів

Лицева частина	Зріст лицевих частин згідно вертикального обхвату голови, см
ШМ-62 (ПМГ-2)	до 63	63,5‑65,5	66‑68	68,5‑70,5	71 і більше
ШМС-Р (ПРВ,ПРВ-У)	до 61,5	62‑63,5	64‑67	67,5 і більше	–
ШМГ (ПМГ)	–	62,5‑65,5	66‑67,5	68‑69	69,5 і більше
ШМ-66Му (ПМГ-2)	до 63	63,5‑65,5	66‑68	68,5 і більше	–
ШМБ (ПБФ)	64‑65,5	66‑67,5	68‑69,5	70‑71,5	72 і більше

Підбір масок протигазів ПМК та ПМК‑2 здійснюють за величиною вертикального та горизонтального обхватів голови. Їх визначають через вимір голови по замкненій лінії, що проходить через лоб, скроні та потилицю (рис.3.6, 3.7). Результати вимірів округлюють до 0,5 см (табл.3.3).

Рис.3.6. Вимірювання вертикального обхвату голови та висоти обличчя

Рис.3.7. Вимірювання горизонтального обхвату голови

Таблиця 3.3
Підбір масок протигазів ПМК і ПМК‑2 в залежності
від суми вертикального та горизонтального обхватів голови

Сума вимірювань	Ріст маски	Номер лямок наголовника
лобної	скроневих	щічних
до 118,5
119,0-121,0
121,5-123,5
124,0-126,0
126,5-128,5
129,0-131,0
131,5 і більше

Нову шолом-маску (маску) перед одяганням необхідно очистити зовні і усередині від бруду та тальку за допомогою миючих розчинів, а клапани видиху та прилад для приймання рідини продути та промити. Лицеві частини, які були в користуванні, дезинфікують спиртом або 2% розчином формаліну або карболовою кислотою.
