Реализация схемы измерительного преобразователя по варианту № 26 представлена на рис. 2.16.

Рис. 2.16. Схема измерительного преобразователя

Осциллограммы сигналов на выходах основных функциональных блоков измерительного преобразователя по варианту № 26 представлены на рис. 2.17.

Рис. 2.17. Сигналы на выходах основных блоков измерительного

2.5. Расчет погрешности
измерительного преобразователя

Подключить к выходу схемы мультиметр и снять значения сигнала на выходе измерительного преобразователя при изменении входного сигнала от минимального до максимального значений не менее чем в 10 точках.

Построить график зависимости выходного сигнала от входного и определить погрешности от нелинейности измерительного преобразователя.

3. ВАРИАНТЫ ЗАДАНИЙ

Вариант № 1

Измерительный преобразователь

среднеквадратического значения напряжения

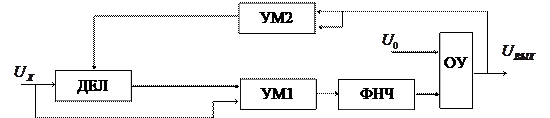

УМ1, УМ2 – аналоговые умножители; ФНЧ – фильтр нижних частот; ДЕЛ – аналоговый делитель; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (1-9);

– частота входного сигнала, Гц – 1000;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 8;

– частота среза ФНЧ, Гц – 100 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 2

Измерительный преобразователь

среднеквадратического значения напряжения

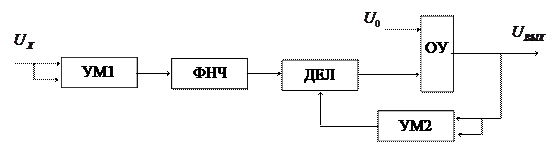

УМ1, УМ2 – аналоговые умножители; ФНЧ – фильтр нижних частот; ДЕЛ – аналоговый делитель; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), мА – (0,2-8);

– частота входного сигнала, Гц – 1000;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 8;

– частота среза ФНЧ, Гц – 100 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 3

Измерительный преобразователь

среднеквадратического значения напряжения

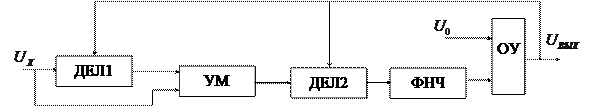

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), мА – (1-8);

– частота входного сигнала, Гц – 500;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 6;

– частота среза ФНЧ, Гц – 40 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 3 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 4

Измерительный преобразователь

среднеквадратического значения напряжения

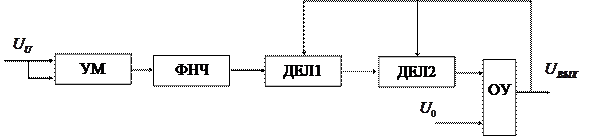

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот;

ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (0,5-9);

– частота входного сигнала, Гц – 800;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 10;

– частота среза ФНЧ, Гц – 80 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 5

Измерительный преобразователь активной мощности

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель; – входное напряжение, пропорциональное напряжению в измерительной цепи; – входное напряжение, пропорциональное току в измерительной цепи.

Технические характеристики:

– диапазон изменения входных сигналов (амплитудное значение), В – (0,2-7);

– частота входного сигнала, Гц – 400;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 8;

– частота среза ФНЧ, Гц – 40 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 2 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 6

Измерительный преобразователь

среднеквадратического значения напряжения

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот;

ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (0,5-6);

– частота входного сигнала, Гц – 600;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 9;

– частота среза ФНЧ, Гц – 90 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 7

Измерительный преобразователь

среднеквадратического значения напряжения

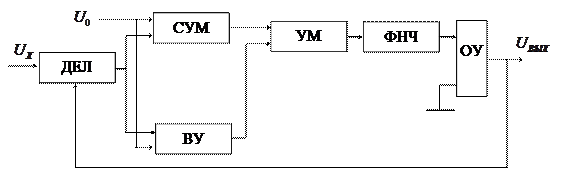

ДЕЛ – аналоговый делитель; УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ВУ – вычитающее устройство; СУМ – суммирующее устройство; ОУ – операционный усилитель.

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (1-8);

– частота входного сигнала, Гц – 1500;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 7;

– частота среза ФНЧ, Гц – 100 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 3 дБ.

– коэффициент усиления ОУ .

Вариант № 8

Измерительный преобразователь

среднеквадратического значения напряжения

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот;

ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (1-7);

– частота входного сигнала, Гц – 900;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 9;

– частота среза ФНЧ, Гц – 90 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 9

Измерительный преобразователь

среднеквадратического значения напряжения

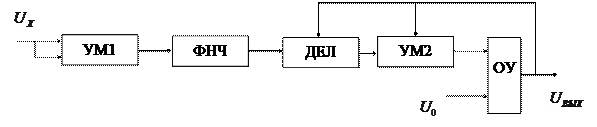

УМ1, УМ2 – аналоговые умножители; ФНЧ – фильтр нижних частот; ДЕЛ – аналоговый делитель; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (0,1-7);

– частота входного сигнала, Гц – 1100;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 5;

– частота среза ФНЧ, Гц – 110 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 2 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 10

Измерительный преобразователь

среднеквадратического значения напряжения

УМ1, УМ2 – аналоговые умножители; ФНЧ – фильтр нижних частот; ДЕЛ – аналоговый делитель; ОУ – операционный усилитель

Технические характеристики:

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (0,5-8);

– частота входного сигнала, Гц – 600;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 8;

– частота среза ФНЧ, Гц – 60 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 11

Измерительный преобразователь

среднеквадратического значения напряжения

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входных сигналов (амплитудное значение), В – (0,5-7);

– частота входного сигнала, Гц – 900;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 8;

– частота среза ФНЧ, Гц – 80 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 3 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 12

Измерительный преобразователь

среднеквадратического значения напряжения

ДЕЛ – аналоговый делитель; УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ВУ – вычитающее устройство; СУМ – суммирующее устройство; ОУ – операционный усилитель

Технические характеристики:

- диапазон изменения входного сигнала (амплитудное значение), В – (1-8);

- частота входного сигнала, Гц – 500;

- максимальное значение выходного сигнала (среднеквадратическое значение), В – 6;

- частота среза ФНЧ, Гц – 50 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 3 дБ.

- опорное напряжение, В – ;

- коэффициент усиления ОУ .

Вариант № 13

Измерительный преобразователь

среднеквадратического значения напряжения

УМ1, УМ2 – аналоговые умножители; ФНЧ – фильтр нижних частот; ДЕЛ – аналоговый делитель; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (0,02-4);

– частота входного сигнала, Гц – 600;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 5;

– частота среза ФНЧ, Гц – 60 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 2 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 14

Измерительный преобразователь

среднеквадратического значения напряжения

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот;

ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (0,1-6);

– частота входного сигнала, Гц – 900;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 8;

– частота среза ФНЧ, Гц – 70 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 15

Измерительный преобразователь

среднеквадратического значения напряжения

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот;

ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (0,5-9);

– частота входного сигнала, Гц – 700;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 7;

– частота среза ФНЧ, Гц – 50 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 16

Измерительный преобразователь

среднеквадратического значения напряжения

УМ1, УМ2 – аналоговые умножители; ФНЧ – фильтр нижних частот; ДЕЛ – аналоговый делитель; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (0,1-7);

– частота входного сигнала, Гц – 1200;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 7;

– частота среза ФНЧ, Гц – 120 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 2 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 17

Измерительный преобразователь активной мощности

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель; – входное напряжение, пропорциональное напряжению в измерительной цепи; – входное напряжение, пропорциональное току в измерительной цепи

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), мА – (1-9);

– частота входного сигнала, Гц – 2000;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 9;

– частота среза ФНЧ, Гц – 200 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 2 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 18

Многопредельный измерительный преобразователь

среднеквадратического значения напряжения

ДЕЛ – аналоговый делитель; УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ОУ – операционный усилитель S1, S2, S3 – аналоговые ключи

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение):

– 1 поддиапазон 10 мВ;

– 2 поддиапазон 100 мВ;

– 3 поддиапазон 1 В;

– частота входного сигнала, Гц – 500;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 10;

– частота среза ФНЧ, Гц – 50 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 2 дБ.

Вариант № 19

Многопредельный измерительный преобразователь

среднеквадратического значения напряжения

УМ1, УМ2 – аналоговые умножители; ФНЧ – фильтр нижних частот; ОУ1, ОУ2 – операционные усилители S1, S2 – аналоговые ключи

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение):

– 1 поддиапазон 1 В;

– 2 поддиапазон 10 В;

– частота входного сигнала, Гц – 1500;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 10;

– частота среза ФНЧ, Гц – 150 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 2 дБ.

Вариант № 20

Измерительный преобразователь

среднеквадратического значения тока

ПТН – преобразователь ток – напряжение; УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ДЕЛ – аналоговый делитель; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), мА – (0,5-7);

– частота входного сигнала, Гц – 1100;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 8;

– частота среза ФНЧ, Гц – 110 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 2 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 21

Измерительный преобразователь

среднеквадратического значения напряжения

УМ1, УМ2 – аналоговые умножители; ФНЧ – фильтр нижних частот; ДЕЛ – аналоговый делитель; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (2-7);

– частота входного сигнала, Гц – 300;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 8;

– частота среза ФНЧ, Гц – 40 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 22

Измерительный преобразователь

среднеквадратического значения напряжения

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот; ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), мА – (0,3-8);

– частота входного сигнала, Гц – 1000;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 7;

– частота среза ФНЧ, Гц – 90 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 23

Измерительный преобразователь

среднеквадратического значения напряжения

УМ – аналоговый умножитель; ФНЧ – фильтр нижних частот;

ДЕЛ1, ДЕЛ2 – аналоговые делители; ОУ – операционный усилитель

Технические характеристики:

– диапазон изменения входного сигнала (амплитудное значение), В – (0,1-7);

– частота входного сигнала, Гц – 400;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 6;

– частота среза ФНЧ, Гц – 40 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 1 дБ;

– опорное напряжение, В – ;

– коэффициент усиления ОУ .

Вариант № 24

Измерительный преобразователь активной мощности

УМ1, УМ2, – аналоговые умножители; ФНЧ – фильтр нижних частот; ВУ1, ВУ2 – вычитающие устройства; СУМ – суммирующее устройство; – входное напряжение, пропорциональное напряжению в измерительной цепи; – входное напряжение, пропорциональное току в измерительной цепи

Технические характеристики:

– диапазон изменения входных сигналов (амплитудное значение), В – (0-8);

– частота входного сигнала, Гц – 200;

– максимальное значение выходного сигнала (среднеквадратическое значение), В – 8;

– частота среза ФНЧ, Гц – 20 при коэффициенте передачи 1 и пульсации амплитудно-частотной характеристики 2 дБ.

Дата добавления: 2014-10-31
