Проверка несущей способности секции крепи

Крепь очистного забоя непрерывно взаимодействует с непосредственной кровлей и периодически, по мере ее обрушения – с основной кровлей. В определенных условиях основная кровля не оказывает влияния на поведение непосредственной кровли. Отслаиваясь от основной, непосредственная кровля своим весом оказывает давление на крепь. Секция крепи должна выдержать вес непосредственной кровли с учетом возможного ее зависания в выработанном пространстве.

В технической характеристике крепи указано сопротивление ее поддерживающей части. Величина сопротивления изменяется в пределах от 300 до 1000 кН/м². Зная вес непосредственной кровли, можно проверить, выдержит ли секция крепи эту нагрузку. Расчетная схема представлена на рис. 2.2.

Согласно расчетной схеме, нагрузка R на поддерживающую часть секции крепи составит

, т, (2.5)

где b_крепи – шаг установки крепи, м;

l_кон – возможная величина зависания кровли, м;

l_кр – длина крепи, м;

h_нк – высота непосредственной кровли, м;

- средняя плотность пород, т/м³.

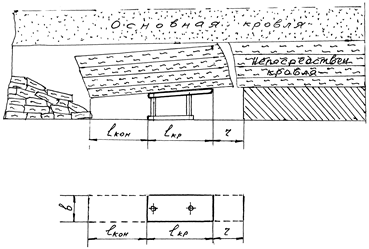

Рис. 2.2 Расчетная схема для определения нагрузки на секцию механизированной крепи

Крепь выдержит вес непосредственной кровли, если R_п>R₁, где R_п – паспортное сопротивление поддерживающей части секции крепи, кН/м², R₁ – нагрузка на 1 м² секции крепи, кН/м².

Площадь верхняка механизированной крепи S будет:

, м². (2.6)

Следовательно, нагрузка R₁ на 1 м² секции крепи составит

, кН/м². (2.7)

Пример выполнения задания №2
