Устройство. Коэффициент гидравлического сопротивления 2 5 6

Назначение

Масса, кг, не более 5,5 6,5 15,0

Высота 275 280 340

Ширина 415 465 650

Длина 340 375 440

Коэффициент гидравлического сопротивления 2 5 6

Число выходных штуцеров 3 3 4

Боковых 50 50 80

Центрального 70 80 2 х 80

Условный проход входного штуцера, мм 70 80 110

Условный проход выходных штуцеров, мм:

Условное давление, кгс/см2 12 10 8

Габаритные размеры:

Испытание:

Разветвления испытываются не менее одного раза в год. Испытания на прочность материала и герметичность проводятся гидравлическим давлением: для РТ-70 1,8 МПа (18 кгс/см2), для РТ-80 1,5 МПа (15 кгс/см2), для РЧ-150 1,2 МПа (12 кгс/см2). При этом не допускаются появление следов воды в виде капель на наружной поверхности разветвлений и течь через прокладочные соединения и сальниковые набивки.

Сетки всасывающие

Предназначена для защиты всасывающей линии и насоса от попадания в них из водоисточника посторонних предметов, могущих засорить и повредить насос, а также для удержания столба воды во всасывающей линии при кратковременных остановках насоса или в случае залива всасывающей линии и насоса водой при неисправном вакуум-аппарате.

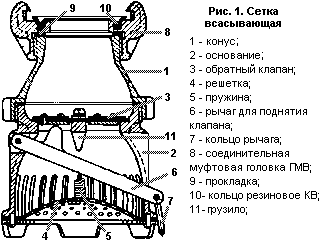

Всасывающая сетка состоит из основания 2 с боковыми прорезями и конуса 1 (надклапанной части). В верхней части конуса 1 расположен резьбовой штуцер для присоединения соединительной всасывающей головки ГМВ. В основании 2 всасывающей сетки расположены обратный клапан 3 и рычаг 6 для поднятия клапана. В нижней части основания 2 расположена предохранительная сетка 4.

Принцип действия:

При заборе воды из водоисточника во всасывающей линии создается разрежение и вода под действием атмосферного давления давит на клапан 3. Клапан поднимается вверх и открывает доступ воде во всасывающую линию и в насос. При остановке насоса, имеющаяся во всасывающей линии вода действием собственного веса закрывает клапан, опуская его вниз, на седло. В результате всасывающая линия остается заполненной водой, и в случае необходимости, вторичный пуск насоса в работу можно сделать незамедлительно.

Для освобождения всасывающей линии от воды необходимо потянуть за веревку, прикрепленную к кольцу 7, вследствие чего клапан будет приподнят и вода стечет из всасывающей линии в водоисточник. Длина веревки составляет не менее 8 м.

Техническая характеристика
