Оформление иллюстраций в приложении

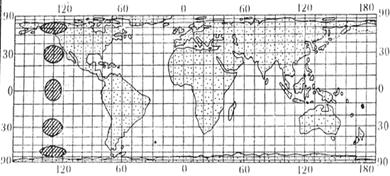

Рисунок Г.1 – Равновеликая цилиндрическая проекция

Рисунок Г. 2 – Равнопромежуточная цилиндрическая проекция

	Рисунок Г. 3 – Равноугольная цилиндрическая проекция

Приложение Д

(обязательное)

Оформление таблиц в тексте

…Азимутальная равнопромежуточная (проекция Постеля)– получена в результате проектирования земной поверхности на плоскость, касающуюся глобуса. Эта проекция может использоваться как в нормальном, так и в поперечном и косом положениях. Любая часть земного шара, ограниченная окружностью, изображается с меньшим относительным искажением длин, чем в какой бы то ни было другой проекции.

Как видно из таблицы 3, искажения увеличиваются в зависимости от увеличения широты. В частности увеличивается масштаб длин по параллелям, а соответственно и увеличивается масштаб площадей.

Таблица 3 – Искажения в проекции в зависимости от широты

j - широта	0°	30°	60°	90°
m – масштаб длин по меридианам в долях
n – масштаб длин по параллелям в долях		1,047	1,209	1,571
p – масштаб площадей в долях		1,047	1,209	1,571
w - угловые искажения в градусах	0°	2°38	10°52	25°59

Широко применяется для территорий, имеющих округлую форму. В случае, если территория имеет малые размеры, то в этой проекции можно создавать карты крупного и среднего масштаба. Применяется в том случае, когда желают в какой-нибудь точке карты сохранить без искажений азимуты и расстояния от этой точки, до любой другой (авиационные, сейсмические карты с аэропортом или сейсмической станцией в центре)…

Приложение Е

(обязательное)

Оформление таблиц в приложении

Таблица Е.1 – Искажения в азимутальной равновеликой проекции в зависимости от широты

j	0°	30°	60°	90°
m – масштаб длин по меридианам в долях		0,966	0,866	0,707
n – масштаб длин по параллелям в долях		1,035	1,155	1,414
p – масштаб площадей в долях
w - угловые искажения в градусах	0°	3°58	16°26	38°57

Таблица Е.2 – Искажения в азимутальной равнопромежуточной проекции в зависимости от широты

j	0°	30°	60°	90°
m – масштаб длин по меридианам в долях
n – масштаб длин по параллелям в долях		1,047	1,209	1,571
p – масштаб площадей в долях		1,047	1,209	1,571
w - угловые искажения в градусах	0°	2°38	10°52	25°59

Таблица Е.3 – Искажения в азимутальной равноугольной проекции в зависимости от широты

j	0°	30°	60°	90°
m – масштаб длин по меридианам в долях		1,072	1,333
n – масштаб длин по параллелям в долях		1,072	1,333
p – масштаб площадей в долях		1,149	1,778
w - угловые искажения в градусах	0°	0°	0°	0°

Приложение Ж

(справочное)
