Примеры использования логических функций

Задание 1: Подсчитайте зарплату сотрудникам автопредприятия. Если сотрудник бригадир у него премия − 1000 рублей, остальным премия не назначается (рис.81).

Технология работы:

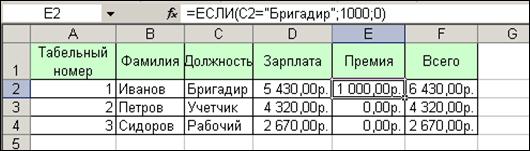

Рисунок 81 - Расчет зарплаты сотрудникам

Задание 2: Вычислите значения функций в зависимости от значений аргумента на интервале [-1;1] с шагом 0,5 и постройте их графики в одной координатной плоскости:

а)

б)

Технология работы:

1.Проведите подготовительную работу, создайте таблицу с исходными данными. Введите в ячейку А2 первое значение аргумента х, равного -1 из отрезка [-1;1]. В ячейку А9 ввести значение шага − 0,5. Для нахождения следующих значений из интервала необходимо к предыдущему значению аргумента прибавлять шаг. Используйте абсолютную ссылку на ячейку А9, так как этот адрес не должен меняться при копировании формулы до ячейки А6 (рис. 82):

Рисунок 82 - Нахождение значений из отрезка от -1 до 1

2. В ячейке В2 для нахождения значений функции у1 введите формулу, используя логическую функцию ЕСЛИ, как показано на рис.3. Скопируйте формулу в нижние ячейки.

а)

Рисунок 83 - Вычисление значений функции у₁

Аналогично вычислите значения функции у2 (рис. 84):

б)

Рисунок 84 - Вычисление значений функции у₂

3. Построение графиков:

1) выделите диапазон ячеек: B1:В6;

2) вызовите Мастер функций и выберите тип – график с маркерами; Далее;

3) выберите вкладку Ряд;

4) выделите Ряд1, для него укажите данные как указано на рис. 85;

Рисунок 85 - Вкладка Ряд окна Мастера диаграмм

5) выделите Ряд2, для него укажите данные как указано на рис. 86;

Рисунок 86 - Вкладка Ряд окна Мастера диаграмм

6) уберите все линии сетки;

7) укажите заголовки как показано на рис.87;

Рисунок 87 - Вкладка Заголовки окна Мастера диаграмм

8) укажите размещение легенды внизу;

9) разместите диаграмму на отдельном листе; Готово.

Отредактировать график функций и область построения следующим образом:

1) для того чтобы ось оу пересекалась с осью ох в точке (0;0) необходимо выделить ось ох, вызвать контекстное меню и выбрать формат оси; выбрать вкладку шкала и установить все так, как показано на рис. 88.

Рисунок 88 - Диалоговое окно Формат оси

2) для легенды сделайте рамку невидимой;

3) для области построения заливку сделайте прозрачной;

4) для графиков функций выберите другой цвет линии, маркера, фона.

5) для названий осей и графика выберите заливку.

В результате должен получиться следующий вид графиков и области построения графиков, как показано рисунке 89:

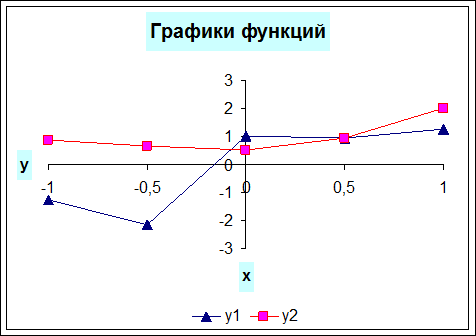

Рисунок 89 - Графики функций

6. Назовите лист Графики.

Варианты индивидуальных заданий

Для функций у₁(х) и у₂( х) составьте таблицы значений на интервале [-5;5] с шагом h=1 и постройте их графики на одной координатной плоскости. Определите максимальное и минимальное значение в таблице значений функции. (Значения аргументов на интервале вычислить как сумму предыдущего значения из отрезка и шага).

Таблица 18 – Индивидуальные варианты лабораторной работы

№ В	Функция у1(х)	Функция у2(х)

Вопросы для самоконтроля

1. Каков формат записи условной функции ЕСЛИ?

2. Какие логические функции существуют в Excel для записи сложных условий? Приведите формат этой записи.

3. Каков формат записи логических функций И и ИЛИ?

4. Приведите пример сложного ветвления, реализованного в Excel.
