Монтаж оптических муфт

Мухамедзянов М.С.

МОНТАЖ ОПТИЧЕСКИХ МУФТ

Мухамедзянов М.С.

Екатеринбург

ФЕДЕРАЛЬНОЕ АГЕНСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ (УРГУПС)

Кафедра «Связь»

Методическое пособие к выполнению курсовых и дипломных проектов для студентов специальности 2107.00 – «Автоматика, телемеханика и связь на железнодорожном транспорте»

Екатеринбург

Пособие является методическим материалом для выполнения лабораторных работ по курсам ЛАТС и ВОЭЛС. Материалы могут быть использованы при курсовом и дипломном проектировании инженерно-техническими работниками и слушателями курса повышения квалификации.

В методическом пособии рассмотрены следующие вопросы: организация охраны труда на предприятиях связи и мероприятия по охране труда; вопросы нормирования лазерного излучения и меры защиты от вредного воздействия лазерного излучения на человека, а также размещение оборудования, классификация условий труда и т.д.

Материал подготовлен на основании научно-технической литературы, справочных материалов и интернета.

Пособие предназначено для студентов специальности "Автоматика, телемеханика и связь на ж.д. транспорте".

Автор: М.С.Мухамедзянов – доцент кафедры «Связь» УрГУПС,

канд. техн. наук

В подготовке к изданию принял участие: Гарипов И.Р.

Рецензент: Семёнов Б.В. - доцент кафедры «Связь» УрГУПС,

канд. техн. наук

^© Уральский государственный университет путей сообщения (УрГУПС),

1.Конструкция оптических муфт

Как и для всех кабелей связи вообще, муфты для оптического кабеля (ОК) различают по назначению: для магистральных, внутризоновых и местных се­тей связи; для кабелей, прокладываемых в канализации, в грунт и под водой; прямые и разветвительные муфты (перчатки). Кон­струкции муфт зависят от их назначения.

За рубежом наибольшее распространение для монтажа ОК находят различные варианты сборных муфт, которые могут ис­пользоваться многократно. Герметичность подобных муфт обеспе­чивается с помощью специальных прокладок, резьбовых и болто­вых соединений. Муфта имеет металлический корпус, тех­нологична и удобна в эксплуатации. Несмотря на высокую по сравнению с неразборными муфтами стоимость, муфты такого ти­па наиболее перспективны.

На рис.1.1 показана конструкция прямой сборной муфты марки ММЗОК. Корпус муфты имеет круглую и плоскую фор­мы с двумя кабельными вводами. Сборная муфта состоит из ос­нования и крышки, которые имеют болтовое соединение. Внутри основного корпуса расположена металлическая камера, в которую помещена круглая пластмассовая кассета для укладки запаса оптического волокна (0В) и фиксации защитных гильз. Кассета закрывается крышкой. В крышке корпуса имеется отверстие с резьбой, закрываемое бол­том с уплотнительной прокладкой. Отверстие предназначено для проверки герметичности смонтированной муфты избыточным воз­душным давлением и заливки внутренней камеры гидрофобным заполнителем. Корпус муфты герметизируется двумя круглыми резиновыми прокладками. Кабельные вводы герметизируются под­жимаемыми резиновыми сальниками и термоусаживаемой труб­кой.

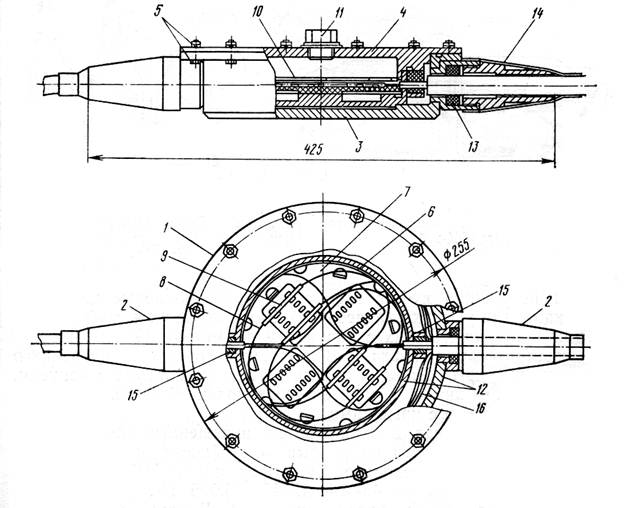

Рис.1.1. Сборная соединительная муфта марки ММЗОК-2сб: 1 – круглый корпус муфты; 2 – кабельные вводы; 3 – основание муфты; 4 – крышка муфты; 5 – крепежные болты; 6 – металлическая камера; 7 – круглая пластмассовая кассета; 8 – запас ОВ; 9 – защитные гильзы; 10 – крышка кассеты; 11 – болт в отверстии крышки; 12 – резиновые прокладки; 13 – резиновый сальник; 14 – термоусаживаемая трубка; 15 – резиновый сальник в металлической камере; 16 – проволоки брони.

Ввод сердечника кабеля в металлическую камеру герметизи­руется фигурным резиновым сальником. Бронепокровы кабеля располагаются вокруг внутренней камеры. Пространство между внутренней камерой и основным корпусом заливается эпоксидным компаундом.

Конструкция разветвительной муфты марки ММЗОКР аналогична прямой и отличается только наличием еще одного или двух ответвлений. Каждое ответвление представляет собой кабель­ный ввод прямой муфты.

При строительстве ВОЛС у нас в стране пока более распро­странены неразборные муфты (рис.1.2), корпуса которых изготавливаются из полимерных материалов (в основном из полиэтилена) либо металла(алюминия). Конструктивно такие муфты состоят из корпуса и основания. В комплект входят полиэтиленовые кассеты для укладки оптического волокна и крепления защитных гильз, крепежные элементы.

Рис.1.2 Конструкция неразборной муфты
