Графическая работа№14Деталирование сборочного чертежа
|
|
|
|
Графическая работа№13Сборочный чертеж
Письменно ответьте на следующие вопросы к чертежу. Чертеж перечертить на ФА3

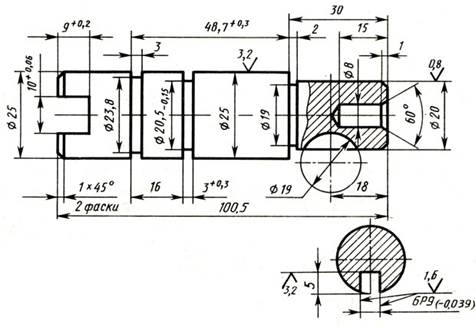

Рис. 13. Чертеж для чтения
1. Как называются изображения, приведенные на чертеже?
2. Какова форма детали?
3. Что обозначают две горизонтальные прямые линии, расстояние между которыми 10 мм?
4. Как называется разрез, данный на чертеже?
5. Для какой цели выполнен этот разрез?
6. Для какой цели на чертеже приведено сечение?
7. Почему над сечением не дана надпись?
8. Какую форму и ширину имеет канавка ∅ 20,5 мм?
Письменно ответьте на вопросы к рис. 14 (вопросы не переписывайте): Чертеж перечертить на ФА4

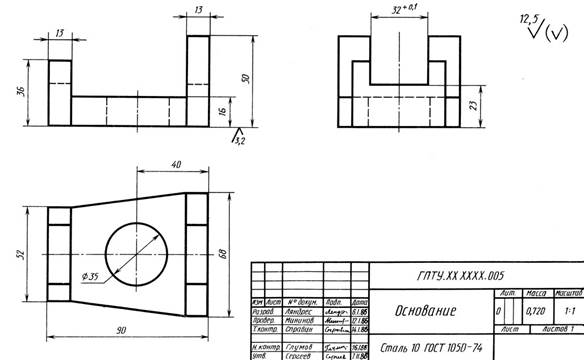

Рис. 14. Задания для упражнений
1. Как называется деталь?
2. Из какого материала ее надо изготовить?
3. В каком масштабе выполнен чертеж?
4. Какие виды даны на чертеже?
5. Что изображено на главном виде горизонтальными штриховыми линиями? Каковы размеры этих элементов? Какова их шероховатость?
6. Каковы габаритные размеры детали?
7. Какова шероховатость поверхности отверстия? Какими размерами определяется положение отверстия?
9. Что изображено горизонтальной штриховой линией на виде слева? На каком расстоянии от основания детали проходит эта линия? Почему края этой линии заканчиваются отрезками сплошной основной линии, а не штриховой?
СПИСОК ЛИТЕРАТУРЫ
Основные источники:
1. Бродский А.М., Черчение (металлообработка), Учебник. НПО, М., ИЦ "Академия", 2009
2. Бродский А.М. Инженерная графика, Учебник СПО,М., ИЦ "Академия", 2008
3. Ганенко А.П.,Лапсарь М.И. Оформление текстовых и графических материалов
(требования ЕСКД), Учебник НПО,М., ИЦ "Академия" 2008
Дополнительные источники:
1. Бродский А.М. Практикум по инженерной графике, Уч.пос. СПО, М.,"Академия», 2008
|
|
|
2. Чекмарев А.А.,Осипов В.К. Справочник по черчению, Уч. пособие для СПО. М.: ИЦ "Академия", 2010
3. Чекмарев А.А., Задачи и задания по инженерной графике, Уч. Пособие ВСО, М.: ИЦ "Академия", 2009
4. Васильева Л.С.Черчение (металлообработка), практикум, Уч.пос. НПО, М.,"Академия», 2008
