Построение изометрической проекции детали с цилиндрическим отверстием.

Как применить рассмотренные построения на практике?

Дана изометрическая проекция детали (рис. 98, а). Нужно изобразить сквозное цилиндрическое отверстие, просверленное перпендикулярно передней грани.

Построения выполняет следующим образом.

1. Находят положение центра отверстия на передней грани детали. Через найденный центр проводят изометрические оси. (Для определения их направления удобно воспользоваться изображением куба на рис. 95.) На осях от центра откладывают отрезки, равные радиусу изображаемой окружности (рис. 98, а).

2. Строят ромб, сторона которого равна диаметру изображаемой окружности; проводят большую диагональ ромба (рис. 98, б).

3. Описывают большие дуги овала; находят центры для малых дуг (рис. 98, в).

4. Проводят малые дуги (рис. 98, г).

5. Строят такой же овал на задней грани детали и проводят касательные к обоим овалам (рис. 98, д).

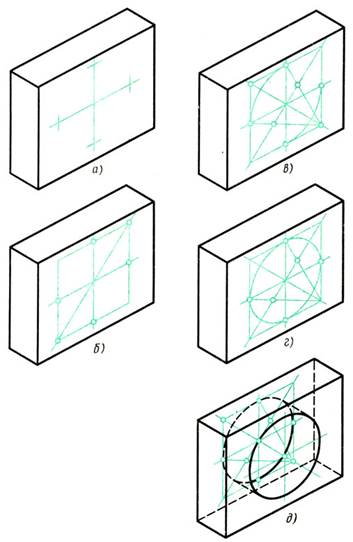

Рис. 98. Построение изометрической проекции летали с цилиндрическим отверстием

1. Какими фигурами изображаются во фронтальной диме-трической проекции окружности, расположенные на плоскостях, перпендикулярных к осям х и у?

2. Искажается ли во фронтальной диметрической проекции окружность, если ее плоскость перпендикулярна оси у?

3. При изображении каких деталей удобно применять фронтальную диметрическую проекцию?

4. Какими фигурами изображаются в изометрической проекции окружности, расположенные на плоскостях, перпендикулярных к осям х, у, z?

5. Какими фигурами в практике заменяют эллипсы, изображающие окружности в изометрической проекции?

6. Из каких элементов состоит овал?

7. Чему равны диаметры окружностей, изображенных овалами, вписанными в ромбы на рис. 95, если стороны этих ромбов равны 40 мм?

Задания к § 13 и 14

Упражнение 42

На рис. 99 проведены оси для построения трех ромбов, изображающих квадраты в изометрической проекции. Рассмотрите рис. 95 и запишите, на какой грани куба - верхней, правой боковой или левой боковой будет расположен каждый ромб, построенный на осях, данных на рис. 99. Какой оси (х, у или z) будет перпендикулярна плоскость каждого ромба?

Рис. 99. Задание для упражнений

Упражнение 43

Запишите, какой оси (х, у или z) перпендикулярны плоскости овала на рис. 100. В какой аксонометрической проекции даны здесь окружности?

Рис. 100. Задание для упражнений

Упражнение 44

В каких аксонометрических проекциях даны окружности на рис. 101? Какой оси перпендикулярна плоскость каждой из них?

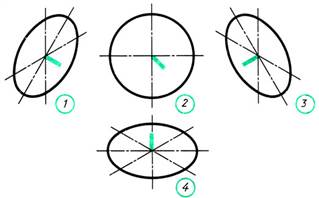

Рис. 101. Задание для упражнений

Упражнение 45

Запишите, в каких аксонометрических проекциях даны геометрические тела на рис. 102.

Каким осям (х, у или z) параллельна высота каждого из них?

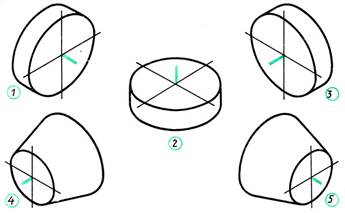

Рис. 102. Геометрические тела для задания для упраждений

Упражнение 46

Постройте изометрическую проекцию куба, сторона которого равна 70 мм. Впишите в три грани куба овалы - изометрические проекции окружностей (см. рис. 95).

§ 15. Техническое рисование

Чтобы быстро и наиболее наглядно передать форму предмета, пользуются техническими рисунками.

Техническим рисунком называют изображение, выполненное на глаз и от руки по правилам аксонометрии.

При выполнении технических рисунков оси необходимо располагать под теми же углами, что и для аксонометрических проекций, а размеры предметов откладывать вдоль осей.

Выбор аксонометрической проекции, на базе которой будет выполнен технический рисунок, зависит от формы детали.

Фронтальная диметрическая проекция удобна для изображения деталей, криволинейные очертания которых расположены в плоскости, параллельной плоскости xОz (см. рис. 92 и 93). Изометрические проекции предпочтительнее при изображении деталей, криволинейные элементы которых расположены в разных плоскостях.

Технические рисунки удобно выполнять на бумаге, разлинованной в клетку. На рис. 103 показаны способы, облегчающие работу карандашом от руки.

Угол 45 легко построить разделив прямой угол пополам (рис. 103, а). Для построения угла 30 нужно разделить прямой угол на три равные части (рис. 103, б).

Правильный шестиугольник можно нарисовать в изометрии (рис. 103, в), если на оси, расположенной под углом 30°, отложить отрезок, равный 4я, а на вертикальной оси - 3,5а. Так получают точки, определяющие вершины шестиугольника, сторона которого равна 2а.

Чтобы описать окружность, сначала нужно на осевых линиях нанести четыре штриха, а затем между ними еще четыре (рис. 103, г).

Овал нетрудно построить, вписав его в ромб. Для этого внутри ромба наносят штрихи, намечающие линию овала (рис. 103, д), а затем обводят овал.

Рис. 103. Построение, облегчающее выполнение технических рисунков

Чтобы придать техническим рисункам объемность, на них наносят штриховку (рис. 104). При этом предполагают, что свет падает на предмет сверху слева. Освещенные поверхности не заштриховывают. На затененные поверхности наносят штриховку, которая тем чаще, чем темнее поверхность.

Рис. 104. технический рисунок со штриховкой

Можно наносить штриховку не на всю поверхность, а только в местах, подчеркивающих форму предмета (рис. 105).

Рис. 105. Технический рисунок с упрощенной штриховкой

Для выявления внутренних очертаний предметов на аксонометрических проекциях и технических рисунках применяют разрезы (рис. 106, а), которые выполняют плоскостями, параллельными плоскостям проекций. Линии штриховки сечений наносят, как показано на рис. 106, б, т. е. параллельно диагонали проекций квадратов, построенных на осях х и z, х и у, у и z

При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, а размерные линии параллельно измеряемому отрезку (рис. 106, а и рис. 87, г).

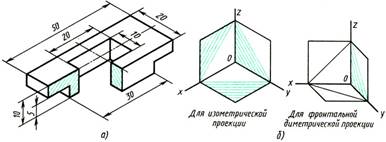

Рис. 106. Разрезы в аксонометрических проекциях
