Работа красками

Общие сведения. Для выполнения заданий необходимо иметь небольшой набор акварельных красок или цветную тушь, кисть из натурального волоса № 4 — 10 (чем меньше номер, тем тоньше кисть), баночки для разведения красок и промывки кисти, промокательную бумагу. Краски следует употреблять только в жидкоразведенном виде, так как густоразведенные краски ложатся неровно.

Техника окрашивания

1. Окраску производят по предварительно увлажненной бумаге, для чего ее смачивают водой кистью или ватным тампоном и дают подсохнуть.

2. Окрашиваемый чертеж держат в слегка наклонном положении для равномерного стока и распределения краски по бумаге.

3. Краску набирают кистью из верхнего слоя отстоявшегося раствора.

4. Перед окраской необходимо на черновике (бумаге того же качества, что и чистовик) проверить цвет приготовленного раствора.

5. Окраску начинают с верхней части контура, расположив чертеж так, чтобы красочный валик был наименьшим по длине (т.е. вдоль длинной стороны контура). Набрав полную кисть краски, продвигают ее по краю верхней границы слева направо. Затем образовавшийся красочный валик перемещают короткими движениями кисти (1-1,5 см) сверху вниз и слева направо, сохраняя его горизонтальность. По мере надобности валик насыщают краской и повторяют процесс до тех пор, пока краска не окажется в нижнем правом углу контура. Избыток краски собирают кистью, предварительно осушив ее о промокательную бумагу.

6. Для получения более насыщенного тона окраску следует повторить, повернув форматку в обратном направлении (на 180°). Повторную окраску производят по высохшей поверхности.

Окрашивание проектов и планов можно производить акварельными красками или анилиновыми красителями и цветной тушью, которая в отличие от красок не дает осадка и готова к использованию сразу после приготовления раствора. Непосредственно перед окрашиванием цветную тушь разводят из расчета 2-3 капли на столовую ложку воды.

Задание 12. Лессировка

Лессировкой называется способ окраски, при котором путем наложения друг на друга основных красок (красной, синей, желтой), получают производные цвета. Например, при перекрытии синей и красной краски получится фиолетовый цвет, красной и желтой — оранжевый, синей и желтой — зеленый цвет. Перекрытие трех основных красок дает серый цвет.

Макет задания приведен на рис. 25.

Левый прямоугольник — ступенчатая шкала тонов, для получения которой квадраты 1, 2, 3 окрашивают желтой или красной краской слабого тона. Вторично окрашиваются квадраты 2 и 3, трижды покрывают краской квадрат 3.

Площадь правого прямоугольника, состоящего из 8 частей, окрасить тремя основными красками, с перекрытием некоторых частей. Окраску начинать с темных цветов, например: 2, 3, 6, 7 прямоугольники окрасить синей краской; 1, 2, 5, 6 — красной; 1, 2, 3, 4 прямоугольники — желтой краской. При наложении одной прозрачной краски на другую в перекрывающихся частях образуются новые производные цвета, а прямоугольник 8 остается белым. Схема, приведенная в этом прямоугольнике и показывающая последовательность окраски, не вычерчивается.

Задание 13. Фоновые знаки

Работа заключается в окраске контуров основных сельскохозяйственных угодий, севооборотных массивов, населенного пункта и площади поверхности воды способом механического смешивания красок. Цвета составляют в соответствии с «Условными знаками, применяемыми при землеустройстве. Разводимые краски смешивают в определенных пропорциях и получают необходимые цвета и оттенки.

Макет работы приведен на рис. 26.

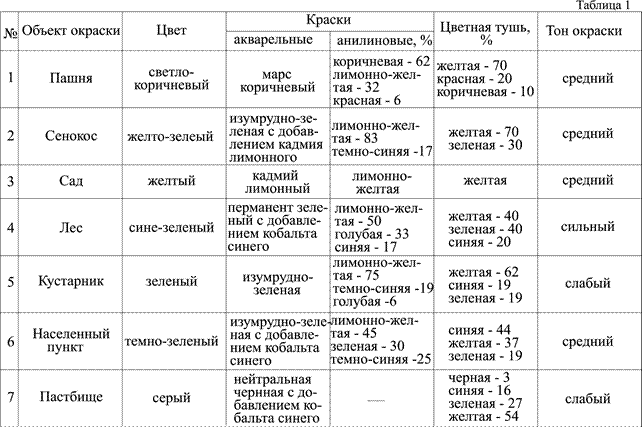

Для получения цветов условных знаков рекомендуется использовать краски и тона, приведенные в таблице№1. В основу окраски контуров пашни, а также запроектированных к освоению в пашню пахотнопригодных земель из других угодий, положен принцип окраски по севооборотным массивам, которые окрашиваются растворами красок, приведенными в таблице №2.

Требования. Окраска контуров должна быть ровной, без пятен и полос. Цвета должны быть подобраны в соответствии с установленными условными знаками. Окраска должна выполняться точно по вычерченным границам.

Задание 14. Оформление плана землепользования

План землепользования является основным документом, который характеризует фактическое использование земли на момент землеустройства. В дальнейшем он служит основой для составления проекта внутрихозяйственного землеустройства, предусматривающего новые формы использования земли, будущее расположение различных угодий, полей севооборотов и других хозяйственных участков.

Оформление плана — завершающая работа по данному курсу черчения. Для ее выполнения необходимо снять копию с учебного плана (Приложение №5), составленного на часть территории хозяйства в масштабе 1:25 000. Размер листа чертежной бумаги — 210 x 297 мм (формат А4), размер рамки — 190 x 280 мм.

План состоит из 6 основных элементов (рис. 27).

1. Заголовок, для которого использованы прямые картографические шрифты — рубленый и обыкновенный. Название хозяйства выделяют размером и толщиной букв. Заголовок имеет общепринятую редакцию и не допускает переноса слов и сокращений.

2. Экспликация (таблица сельскохозяйственных угодий), с указанием площади угодий в гектарах (рис. 28).

3. Собственно план, который оформляется согласно требованиям настоящих методических указаний и в соответствии с действующими условными знаками, применяемыми при землеустройстве.

4. Описание смежеств, где приводятся сведения о землепользователях, граничащих с данным участком.

5. Масштаб плана.

6. Штамп организации (на данном чертеже не заполняется).

В большинстве случаев масштаб плана помещают внутри штампа.

Оформление плана производить в следующем порядке:

1. Выполнить компоновку, т.е. рациональное размещение на листе бумаги всех вышеперечисленных элементов (рис. 27). Для заголовка и экспликации использовать верхнюю часть листа. Территорию землепользования расположить в центре. Описание смежеств — в левом нижнем углу, а масштаб вблизи южной рамки. Всю работу по компоновке плана выполнить карандашом 3Т очень тщательно и аккуратно, что в дальнейшем облегчит его оформление.

2. После размещения и выполнения надписей карандашом приступить к вычерчиванию тушью центральной части чертежа. Вначале вычертить границу землепользования, населенные пункты, дороги и границы угодий. Затем, вместо подписанных внутри контуров названий (рис. 28), вычертить соответствующие условные знаки сельскохозяйственных угодий и растительности, соблюдая при этом правила расстановки заполняющих значков и их линейные размеры. Шрафировку (штриховку) населенных пунктов производить под углом 45° по отношению к западной (восточной) стороне рамки при помощи штриховального прибора.

Вычерчивание условных знаков выполнять одновременно на территории землепользования и в соответствующих границах экспликации.

3. После оформления всех элементов плана землепользования тушью, приступить к окраске, одновременно окрашивая соответствующие условные знаки в экспликации.

Перед окраской поверхность бумаги почистить мягкой резинкой для удаления карандашных линий и грязи.

Для предотвращения растекания туши вычерченный план в течение двух-трех дней выдержать на дневном свету и смочить окрашиваемую поверхность раствором столового уксуса (из расчета одна столовая ложка уксуса на стакан воды).

Окраску больших по площади контуров производить по частям, используя в качестве граничных линий условные знаки дорог. Особенно тщательно производить окраску вблизи границ контуров с тем, чтобы избежать наложения различных цветовых тонов друг на друга.

В последнюю очередь оттенить внешние границы землепользования двумя произвольными цветами, но более яркими и контрастными по отношению к цветовым тонам угодий.

4. Шрифтовое оформление плана заключается в закреплении тушью ранее выполненных карандашом надписей. Названия населенных пунктов подписать рубленым полужирным шрифтом, высотой 2 мм, строчными буквами. Название реки — черной тушью обыкновенным шрифтом, высотой 2 мм. Подписи в экспликации (включая и цифры) — стандартным шрифтом, высотой 2,5 мм. Румбы и меры линий подписать стандартным шрифтом, высотой 1,8 мм, располагая надпись возле середины каждой стороны примерно на расстоянии 10 мм.

Описание смежеств подписывается стандартным шрифтом при различной высоте строк: буквы, обозначающие начало и конец границы смежного землепользования, — 5 мм, остальные слова — 2,5 мм; наименование землепользования (в том числе название совхоза) — 3,5 мм. Значение масштаба плана подписать стандартным шрифтом высотой 3,5 мм.

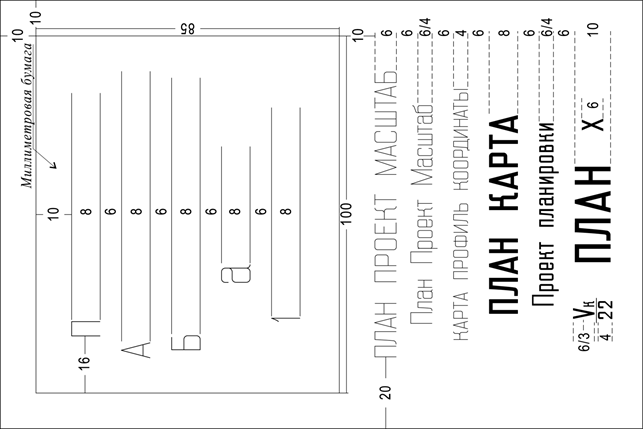

Рис. 1. Образец оформления надписей за рамкой

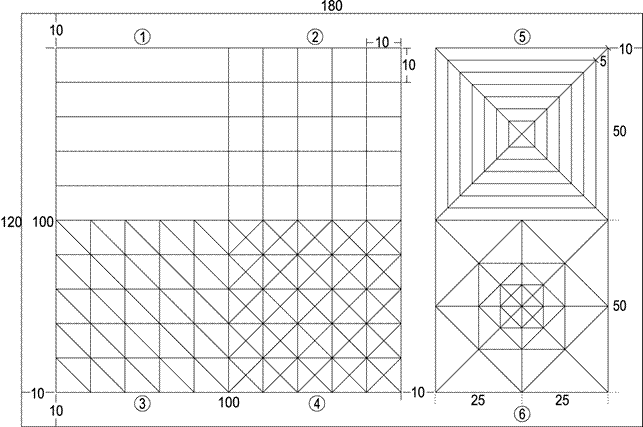

Рис. 2. Сетка квадратов (вариант 1)

Рис. 3. Сетка квадратов (вариант 2)

Рис. 4. Черчение линий методом наращивания

Рис. 5. Утолщение линий рек

Рис. 6. Черчение рейсфедером

Рис. 7. Последовательность приемов при написании вычислительных цифр

Рис 8. Вычислительные цифры

Рис. 9. Образец рубленого остовного шрифта

Рис. 10. Рубленый шрифт

Рис. 11. Образец рубленого полужирного шрифта

Рис. 12. Топографический полужирный

Рис. 13. Курсив остовный

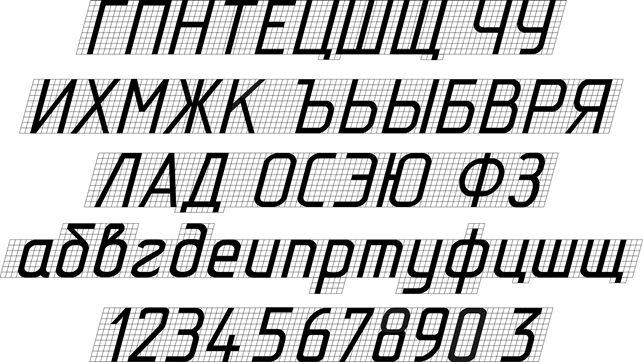

Рис. 15. Образец курсива (строчные буквы)

Рис. 14. Образец курсива (заглавные буквы)

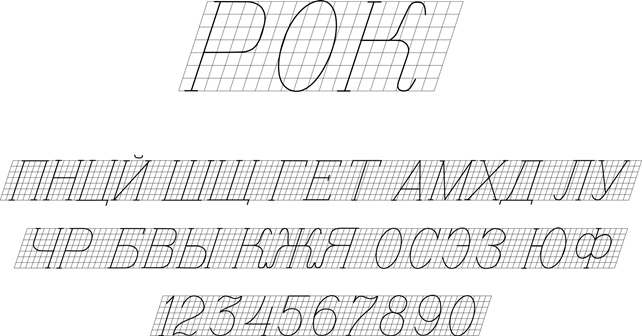

Рис. 16. Образец обыкновенного шрифта

Рис. 17. Обыкновенный шрифт

Рис. 18

Рис. 19. Образец стандартного шрифта

Рис. 20. Стандартный шрифт

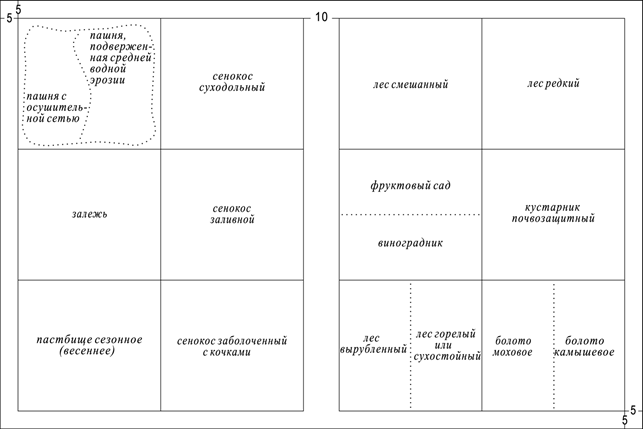

Рис. 21. Угодья и растительность

Рис. 22. Линейные знаки

Рис. 23. Часть топографической карты (масштаб 1: 10 000)

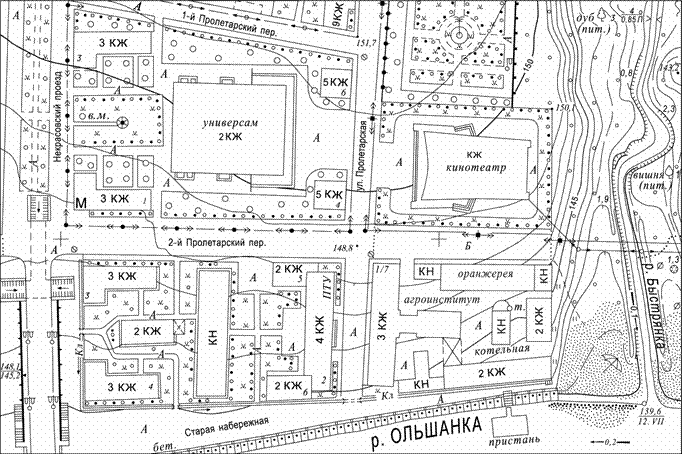

Рис. 24. Часть топографического плана (масштаб 1: 2000)

Рис. 25. Лессировка

Рис. 26. Фоновые знаки

Рис. 27. Макет компоновки

Рис. 28. План землепользования

Приложения для копирования

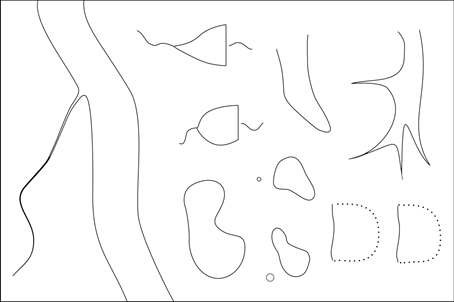

Приложение № 3

Приложение № 4

Приложение № 5
