Жесткая основа (планшет)

Свойства пленок и пластиков

ПЛЕНКИ, ПЛАСТИКИ И ЖЕСТКАЯ ОСНОВА

Для черчения применяются всевозможные виды пленок и пластиков. Для этих синтетических материалов созданы специальная тушь, краски, чернила, пишущие инструменты и особые стирательные резинки.

Пленки и пластики бывают:

– прозрачные, непрозрачные и полупрозрачные,

– разной степени жесткости;

– предназначаются в основном для копирования и для создания координатной основы планов и карт.

На специальных приборах – координатографах используют довольно жесткие непрозрачные или полупрозрачные пластики, обладающие малой деформируемостью, и, следовательно, система отмеченных точек сохраняет свою первоначальную конфигурацию долгое время с достаточной степенью точности.

Для уменьшения деформации, возникающей под влиянием изменения температуры и влажности воздуха, а также при механическом воздействии, пользуются лучшим сортом бумаги, наклеивая ее на жесткую основу.

В качестве таковой используют фанерные или алюминиевые листы, тканево-клеевую основу либо жесткий пластик.

При этом в зависимости от основы применяются различные виды клеев: столярный, казеиновый, декстриновый, резиновый, клейстер и ПВА.

1.4 ГОТОВАЛЬНИ

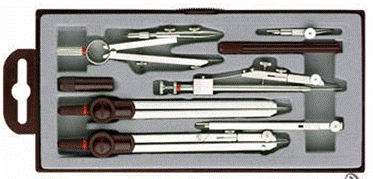

Готовальней называется набор чертежных инструментов, размещенных в специальном футляре.

В зависимости от назначения готовальни отличаются количеством и набором инструментов

Наборы инструментов в готовальнях выпускаются пяти типов: 7, 10, 13, 14 и 31. Номер набора соответствует числу инструментов в готовальне.

Для топографических и картографических работ выпускаются готовальни двух типов:

– топографическая Т–7 предназначена для полевых работ (рис. 4);

– универсальная картографическая УК–11 предназначена для камеральных работ (рис. 5).
