БИЛЕТ №5

По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

ПОЛЗУН СТОЙКА

1. Расскажите, какие знаки и буквы наносят перед размерным числом приуказании величины диаметров и радиусов?

2. Перечислите основные требования к выбору способов изображения деталей на чертеже. Выбор главного вида. Определение необходимого и достаточного количества изображений для выявления конструктивной формы детали
3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

ОТВЕТ:

1. Расскажите, какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов?

При указании величины диаметров и радиусов перед размерным числом проставляют

_{­­__________} и_______ соответсвенно, такой же высоты что и цифра.

Для обозначения диаметра перед размерным числом во всех случаях наносят знак - кружок, перечеркнутый прямой линией под углом 75°. Применение и построение этого знака показано на рис. 8.

Для обозначения радиуса перед размерным числом всегда наносят знак R - латинская прописная буква. Стрелку наносят с одной стороны (см. рис. 9)

Если деталь имеет несколько одинаковых отверстий или других элементов (кроме скруглений), то наносится размер одного из них, а количество отверстий или других элементов указывают перед размерным числом, например 3 отв. 16 (рис. 10а).

2. Перечислите основные требования к выбору способов изображения деталей на чертеже: выбор главного вида, определение необходимого и достаточного количества изображений для выявления конструктивной формы детали.

При выполнении чертежа необходимо правильно определить количество изображений и положение деталей на главном виде.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но полностью выявляющим форму предмета.

Выбор положения детали для получения главного изображения, которое может быть как видом, так и разрезом, имеет большое значение. Оно должно давать наиболее полное представление о форме и размерах детали при рациональном использовании поля чертежа.

Обычно деталь показывают в положении, которое она занимает при обработке. Поэтому ось деталей, получаемых точением, располагают горизонтально. Это облегчает рабочему изготовление детали по чертежу, так как и на чертеже, и на станке он видит ее в одинаковом положении.

Выбор положения детали на главном изображении в значительной степени определяет количество изображений на чертеже. Предмет располагают так, чтобы большая часть его элементов на главном виде изображалась как видимая.

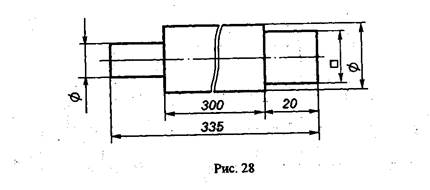

1. Применение условных знаков и позволяет ограничиться одним изображением (видом, разрезом)цилиндрических, конических и призматических элементов (рис. 28).

2. Если нужно выделить на изображении детали плоскую поверхность, то её отмечают тонкими сплошными пересекающимися линиями (диагоналями) (рис. 28).

3. Благодаря нанесению условных обозначений толщины (s3) и длины (L300) детали, плоские и длинные предметы можно показать одной проекцией (рис. 10).

4. Чтобы сделать короче изображение длинной детали, не меняя масштаба, применяют разрыв, используя для этого сплошные волнистые линии. Размерную линию при этом не разрывают (рис. 28).
