Тема: Сварные соединения
|
|
|
|
Лабораторная работа №14
Задание: Оформить чертеж сварного изделия
Методические указания:
1. В условии задания (рисунки 81-83) сварное изделие показано в изометрической прямоугольной проекции. Взяв за основу размер, указанный на чертеже, определить масштаб изображения и все размеры, необходимые для выполнения чертежа сварного изделия. Все отверстия считать сквозными.
2. Сборочный чертеж изделия (рисунок 79) разработать для своего варианта в трех изображениях. Внутренние полости выявить при помощи разрезов. Условно обозначить сварные швы по ГОСТ 2.312-72 на основании указаний в условии задания. Во всех случаях считать, что применяется ручная электродуговая сварка.
3. Посредством выносных элементов выявить форму поперечного сечения каждого сварного шва согласно ГОСТ 5264-80.
4. Нанести размеры. Составить спецификацию (рисунок 80)
Рисунок 79. Пример выполнения задания

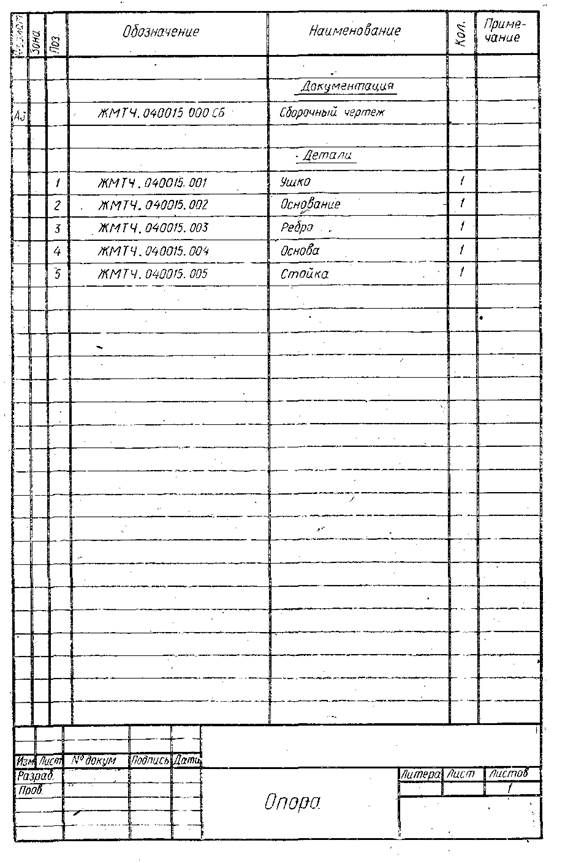

Рисунок 80. Спецификация

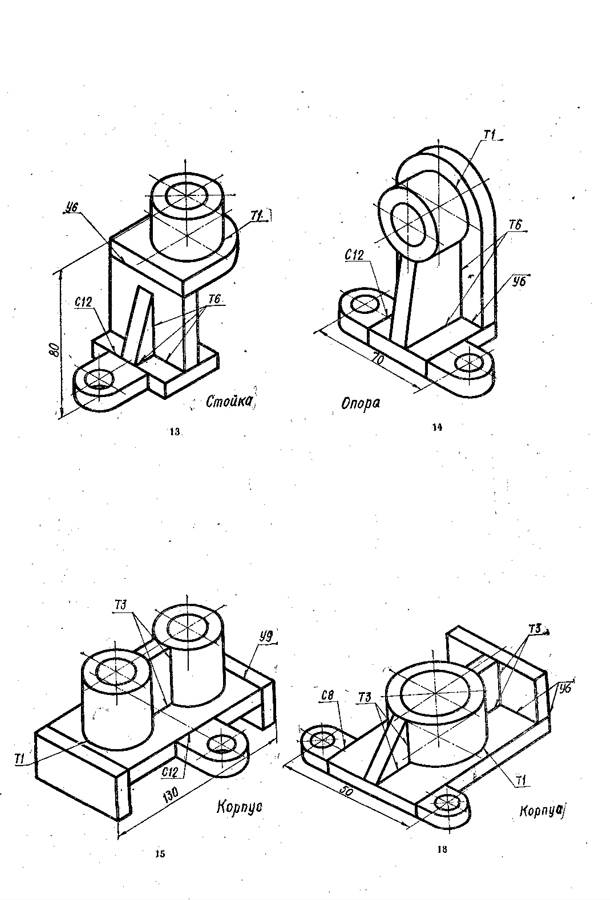

Рисунок 81
Рисунок 82
Рисунок 83
|
|
|
|
|
