Порядок выполнения листа. Образец выполнения листа 1 – 3 показан на рисунке 22

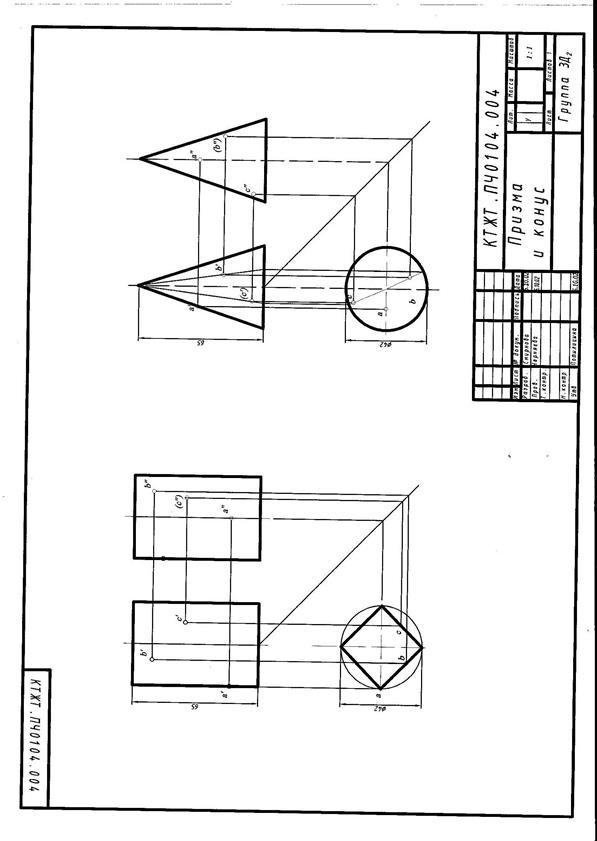

Образец выполнения листа 1 – 3 показан на рисунке 22. Варианты выбирают по рисунке 23. Чертёж выполняется на листе формата А3 В трёх проекциях двух геометрических тел, указанных по варианту. На каждый чертёж геометрического тела нанесите точки А, В, С. Точка А принадлежит ребру или контурной образующей; точка В расположена на видимой части поверхности тела; точка С (в скобках, см. рисунке. 22) расположена на невидимой поверхности (при взгляде на фронтальную проекцию). По намеченным на поверхности геометрических тел проекциям точек найдите другие их проекции. Работа выполняется в тонких линиях, затем обводится. На последнем этапе заполняется основная и дополнительная надписи.

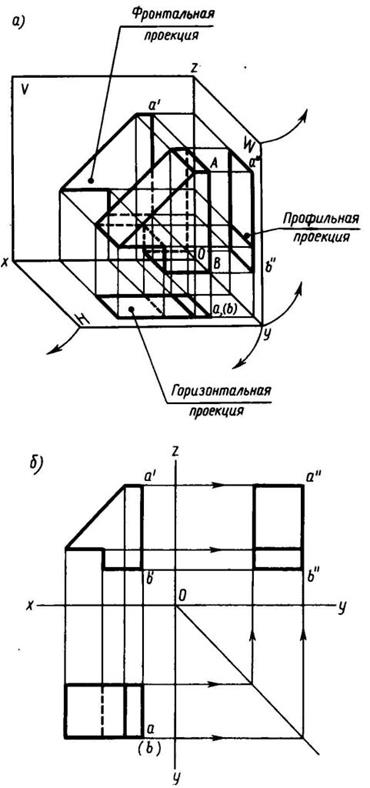

Рисунок. 21, а, б. Образование комплексного чертежа.

Рисунок. 23- К заданию листа 1 – 3.

Продолжение рисунка. 23

ЛИСТ I – 5

Содержание листа. На листе I – 5 выполняется комплексный чертёж детали. Нужно определить третий вид по двум данным. Деталь должна быть вычерчена в трёх видах с применением разрезов и нанесением размеров.

Цель задания: закрепить знания и навыки проецирования моделей в прямоугольных проекциях; уметь анализировать геометрическую форму предмета. Ознакомиться с основными правилами выполнения разрезов и нанесением размеров на чертежах.
