Цель — приобрести теоретические знания и практические навыки по шрифтовой графике.

Общие сведения. Графическое начертание букв и цифр называется шрифтом.

Картографические планы и карты, а также графические мате­риалы в землеустроительном и кадастровом производстве несут большую информационную нагрузку в виде различных подписей. Эти подписи, выполненные с применением нескольких видов шрифтов, заключают в себе не только количественную, но и качественную информацию. К основным, наиболее применяемым

шрифтам, относятся: Картографический, рубленый, курсив. На землеустроительных проектах и планах чаще всего используют шрифты: рубленый, обыкновенный и стандартный.

При компьютерном оформлении графических материалов применяют специализированные машинные шрифты, которые в данном пособии не рассматриваются.

Буквы алфавита состоят из отдельных элементов и имеют 5 ос­новных показателей: высоту (Н), ширину (В), толщину штриха (Т), радиус закругления (R) и наклон. Показатели связаны между собой определенной пропорциональной зависимостью, характер­ной для каждого шрифта. По величине отношения ширины букв к высоте шрифты делят на узкие, нормальные и широкие. По толщине элементов — на остовные (тонкие) и наливные; группа наливных шрифтов выполняется в светлом, полужирном и жирном начертаниях. Шрифты различают также по наклону — прямые и наклонные (вправо и влево).

При написании слов прописные (заглавные) буквы обычно пишут на 1/3 — 1/2 выше строчных. Расстояние между словами принимают равными двойной ширине букв. Промежутки между буквами в словах составляют, как правило, 1/2 ширины нормальной буквы. При сочетании букв, имеющих наклонные элементы (ГА, ТА, ГУ, УА и др.), следует уменьшать промежутки между ними. Изменение интервалов в этих случаях устанавливают так, чтобы площади просветов между буквами зрительно были одинаковыми. При высоте шрифта 3 мм и менее буквы в словах про­ставляют с интервалом в 1 мм для улучшения читаемости.

Требования. Строго соблюдать начертание букв, наклон, промежутки между буквами и словами.

Задание 5. Рубленый шрифт

а) Рубленый остовный шрифт

Особенности шрифта. Шрифт прямой. Все элементы букв и цифр имеют одинаковую толщину (0,1—0,2 мм). Отношение ширины букв типа П, Н, И и др. к высоте равно 1:2. Буквы Ж, М, Ф, Ш, Щ, Ы, Ю, Д вычерчивают в полтора раза шире нормальных букв. Строчные буквы а, б, е, р, у, ф имеют начертание, отличающееся от соответствующих им прописных букв. Величина выносных элементов у букв б, р, у, ф составляет половину высо­ты строки. Радиус закругления у букв равен 1/8 ее высоты.

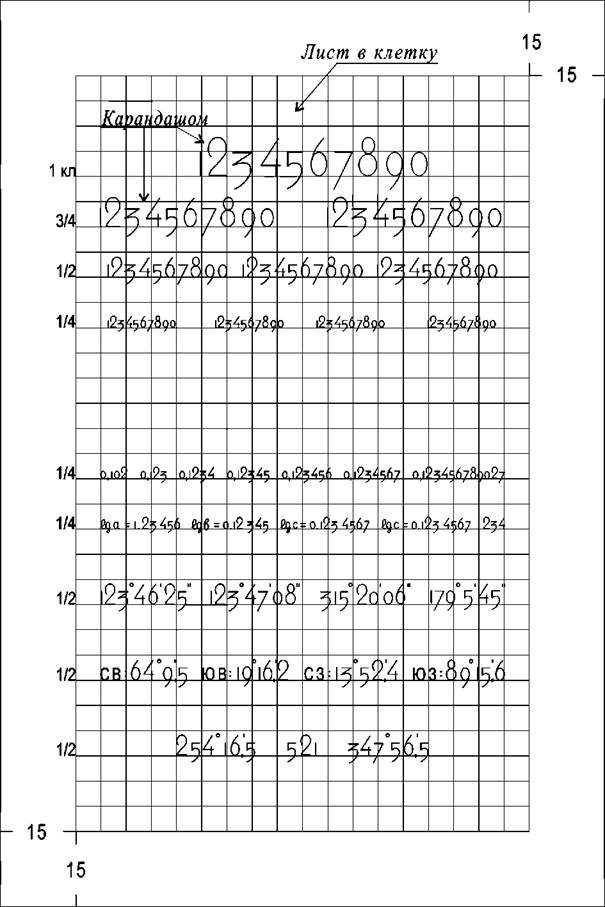

Рис 8. Вычислительные цифры

Вычерчивание шрифта. Образец рубленого остовного шрифта представлен на рис. 9. Работу выполнить в соответствии с маке­том (рис 10.). Вначале вычертить на миллиметровой бумаге алфавит по группам, указанным на образце. Построить буквы и цифры карандашом, располагая их симметрично относительно оси форматки, затем вычертить тушью чертежным пером мето­дом наращивания. В таком же порядке выполнить слова, состоящие из прописных (заглавных) букв, а также из сочетания про­писных и строчных букв.

При выполнении слов крупного размера (5 мм и более) сделать на строке разметку по ширине букв и промежутков. При написании слов мелкого размера (менее 5 мм) разграфку выполнить че­рез суммарное расстояние, равное ширине буквы и интервала.

б) Рубленый полужирный шрифт.

Особенности шрифта. Принципиальное отличие рубленого полужирного шрифта от остовного заключается в толщине элементов букв, которая равна 1/8 от высоты буквы. Все остальные характеристики этих шрифтов одинаковы. В работе (рис. 10) выполнить соответствующие надписи по образцу шрифта (рис. 11).

Вычерчивание шрифта. При написании слов крупного размера рубленым полужирным шрифтом вначале построить буквы в две линии, получая шрифт в прозрачном начертании, а затем выполнить заливку. При вычерчивании слов мелкого размера буквы вычертить в остовном начертании, а затем, применяя метод наращивания, увеличить толщину элементов до нужного размера. Для ослабления зрительной иллюзии горизонтальные элементы вычертить на 0,1 мм тоньше вертикальных.

Картографический полужирный шрифт предлагается для само­стоятельного изучения. Специального задания по этому шрифту не предусмотрено, но в работе «Часть Картографической карты» (см. далее) названия населенных пунктов и некоторые пояснительные надписи должны быть выполнены Картографическим по­лужирным шрифтом. Поэтому образец шрифта и его основные характеристики даны в методических указаниях (рис. 12).

Рис

. 9. Образец рубленого остовного шрифта

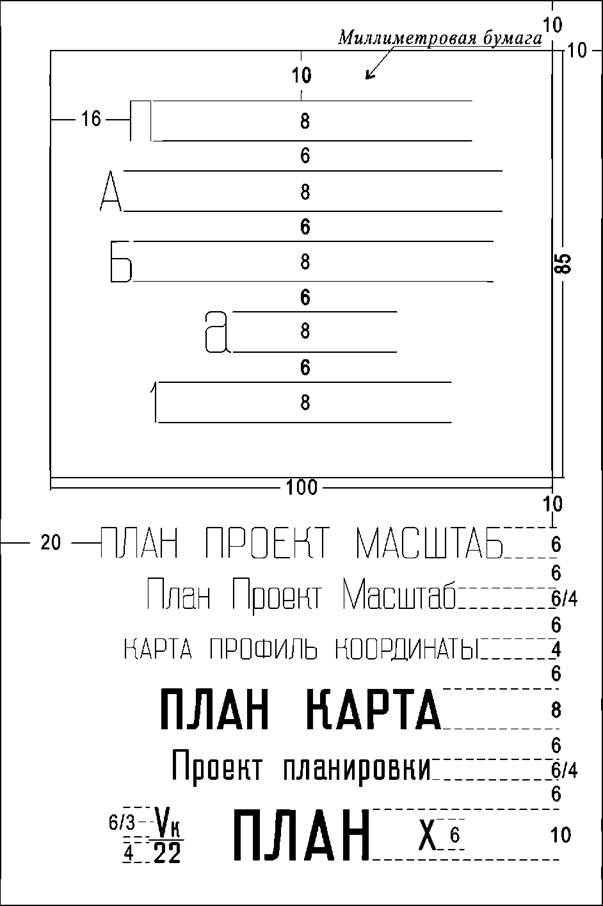

Рис. 10. Рубленый шрифт

Рис. 11. Образец рубленого полужирного шрифта

Рис. 12.

Картоографическии

полужирный

Особенности шрифта. Толщина основного элемента равна 1/8 высоты буквы. Отношение ширины нормальной буквы к высоте равно 1:2. Ширина букв Д, Ж, М, Ф, Ш, Щ, Ы, Ю на половину больше, чем у нормальных. Строчные буквы а, б, е, р, у, ф отличаются по своему начертанию от соответствующих прописных букв. Радиус закругления составляет 1/4 высоты.

При написании букв и слов Картографическим полужирным шрифтом следует руководствоваться ранее изложенной методикой (см. рубленый и рубленый полужирный шрифт).

Задание 6. Курсив остовный

Особенности шрифта. Шрифт имеет наклон 1:3. Толщина всех букв одинакова и соответствует 0,1-0,2 мм. Отношение ширины к высоте у нормальных букв равно 4:7. Ширина прописных букв Д, Ж, М, Ф, Ш, Щ, Ы, Ю в полтора раза больше, чем у нормальных. Все строчные буквы (кроме О) отличаются по своему начертанию от заглавных. Шрифт имеет подсечки (1/7 высоты буквы). У про­писных букв — двухсторонние, у строчных — односторонние (сверху, влево от прямого элемента). Округлые буквы имеют в основе овал, а элементы строчных букв внизу заканчиваются овальными ластовицами.

Вычерчивание шрифта. Работу вычертить в соответствии с макетом (рис. 13) по образцу данного шрифта (рис. 14 — заглавные буквы, рис. 15 — строчные). Для проработки алфавита построить наклонную сетку. Расстояния между линиями сетки составляют 1 или 2 мм. Последовательность выполнения работы аналогична заданию № 5 Рубленый шрифт.

При выполнении букв остовного курсива особое внимание следует обратить на правильное построение овалов и вычерчивание подсечек. Округлые буквы рекомендуется вычерчивать выше остальных примерно на толщину элемента вверх и вниз от строки, чтобы они не казались меньше рядом расположенных прямых букв.

Задание 7. Обыкновенный шрифт

Особенности шрифта. Шрифт прямой, контрастный, с подсечками. Отношение толщины основного элемента к соединительному равно 5:1.

Рис. 13. Курсив

Рис

. 14. Образец

курсива (заглавные буквы)

Рис

. 15. Образец

курсива (строчные

буквы)

Рис. 16 Образец обыкновенного шриф

та

Рис. 17. Обыкновенный шриф

т

Толщина основного элемента составляет 1/6 высоты буквы. Отношение ширины нормальной буквы к высоте равно 4:6. Имеются «полуторные» буквы: Ш, Щ, М, Д, Ж, Ю, Ы, Ф. Шрифт имеет линейные подсечки, выступающие на половину толщины основного элемента в обе стороны. Тонкие элементы заканчиваются подсечкой в виде треугольника или каплевидной точки. Для букв Г, Т, Б, Е характерно наличие своеобразного элемента — ластовицы, для букв Ц, Щ, Д — родственного с ним элемента — подковки, у букв С, Э, 3 — стрелообразного элемента. Строчные буквы а, б, е, р, у, ф, с отличаются по начертанию от соответствующих заглавных букв. Величина выносных эле­ментов у букв б, р, у, ф составляет примерно половину высоту строки. Промежутки между буквами — не менее половины ширины нормальной буквы.

Вычерчивание шрифта. Работу выполнить в соответствии с
макетом (рис. 17) по образцу данного шрифта (рис. 16). Последовательность вычерчивания шрифта
анало­гична рубленому полужирному. Особое
внимание следует обратить на тщательное
выполнение овальных и полуовальных форм,
а также характерных элементов (подсечек,
ластовиц, и т.п.). Построение овалов следует
начинать с расстановки вспомогательных
точек и вычерчивания по ним внешнего контура букв; затем провести вертикальные линии внутри овала. Промежутки между ними
залить тушью, а образуемые углы немного мягчить. Ширина букв и толщина
основно­го элемента указаны в таблице (рис. 18).

Рис. 18

Задание 8. Стандартный шрифт

Особенности шрифта. Шрифт пишут с наклоном 75°; осно-ными элементами у букв являются прямой штрих и части овала. Отношение ширины нормальной буквы к высоте равно 6:10.

Рис. 19. Образец стандартного шриф

та

Рис. 20. Стандартный шриф

т

Толщина всех элементов букв и цифр в этом шрифте одинакова и равна 1/10 от высоты прописной буквы. Расстояние между буками составляет величину, равную 2/10 от высоты; между буквами, соседние линии которых не параллельны между собой (например, ГА, ТА и др.), это расстояние может быть уменьшено наполовину.

Строчные буквы а, б, в, г, д, е, р, и, й, п, ш, щ, ц, т, ф, у имеют иное начертание, чем однозначные прописные. Буквы б, в, д, имеют надстрочные элементы, а буквы р, у, ф — подстрочные, которые выносят за пределы строки до размера прописных букв. Высота строчных букв составляет 7/10 от высоты прописных.

Для данного технического шрифта Государственным стандар­том (ГОСТ 2,304-81) установлены следующие размеры: 40; 28; 20; 14; 10; 7; 5; 3,5; 2,5 и 1,8 мм для прописных букв. Для строчных букв дополнительно установлен размер 1,3 мм.

Выполнение шрифта. В отличие от картографических шрифтов стандартный шрифт не вычерчивается способом наращивания, а пишется специальными перьями «Редис» или фломастерами. Ре­комендуется проработать буквы по образцу шрифта (рис. 19) на тетради в косую линейку, а затем выполнить работу на форматке в соответствии с макетом (рис. 20). Для сохранения наклона шрифта следует провести карандашом вспомогательные линии через 1 см.
