Нанесение размеров

Размеры и их предельные отклонения

Графическое обозначение материалов и правила их нанесения на чертежах

Графическое обозначение материалов в сечениях должно способствовать легкому различению деталей, а также показывать вид материала детали, не затрудняя чтение чертежа.

Правила графического обозначенияи нанесения материала в сечениях на чертежах устанавливает ГОСТ 2.306 – 68. Штриховку выполняют сплошными тонкими линиями. Наклонные параллельные линии штриховки должны проводиться под углом 45° или к линии контура изображения, или его оси, или к линиям рамки чертежа, или к линиям рамки чертежа. Вместо угла 45° допускается использовать углы 30° или 60°. Узкие и длинные площади сечений следует штриховать полностью только на концах и у контуров отверстий, остальную площадь сечения – небольшими участками в нескольких местах.

Общее графическое обозначение материалов в разрезах и сечениях должно соответствовать рис.14.

Рис. 14.

В КОМПАС штриховка задается из вкладки «Геометрия» ® кнопка «Штриховка». В панели свойств окно «Стиль» позволяет выбрать тип материала, а окна «Шаг» и «Угол» - расстояние между штрихами и их наклон.

Правила нанесения размеров и предельных отклонений устанавливаются по ГОСТ 2.307-68. Величину изображенного изделия и его элементов определяют размерные числа, нанесенные на чертеже. Линейные размеры и их предельные отклонения указывают в миллиметрах. Угловые размеры и их предельные отклонения указывают с обозначением единиц (градусов, минут, секунд), например - 5°30¢.

На чертеже должно быть проставлено минимальное число размеров, но достаточное для изготовления и контроля изделия. Повторение размеров на разных изображениях чертежа недопустимо. Размеры на чертежах указывают размерными линиями (в виде отрезка или дуги с одной или двумя стрелками) и размерными числами. Для определения размеров прямолинейных отрезков параллельно им проводят размерные линии и над ними проставляют размерные числа (рис. 15).

Рис. 15

Размерная линия окружности проводится по диаметру (рис. 16). При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии радиально (рис. 15). Размерные линии допускается проводить непосредственно к линиям видимого контура, осевым, центровым и другим линиям, но использовать последние в качестве размерных – запрещено. Также рекомендуется наносить размеры и размерные линии вне контура изображения. Расстояние от размерной линии до параллельной ей линии контура должно быть в пределах 6 – 10 мм. Расстояние между параллельными размерными линиями не должно быть меньше 10 мм. Необходимо избегать пересечения размерных линий.

Размеры, относящиеся к одному и тому же конструктивному элементу (отверстию, выступу и т.д.) рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма этого элемента показана наиболее полно.

Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные линии и стрелки наносят с внешней стороны (рис.16). Если при нанесении цепочки размеров места для стрелок нет, то допустима их замена насечками (под углом 45°) или жирными точками. В случае, когда места над размерной линией для размерного числа недостаточно, рекомендуется наносить их на полке-выноске (рис.16).

Рис. 16

Для обозначения определяемого конструктивного элемента (отверстия, скругления и т.д.) используется специальные условные знаки, ставящиеся перед размерным числом:

Æ - для обозначения диаметра (рис. 16);

R – для обозначения радиуса (рис. 15);

O - сфера (если трудно отличить сферу от другой поверхности);

ð - квадрат;

- конусность (отношение разности диаметров большого и малого оснований конуса к его высоте (рис.17а);

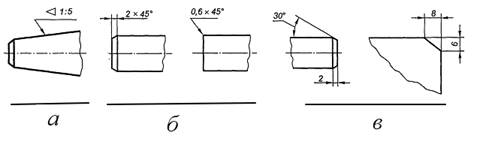

Размеры фасок, нанесенных под углом 45°, наносят, как показано на рис. 17б. Первая цифра показывает высоту конуса, формирующего фаску, вторая – угол фаски. Размеры фасок, выполненных под другими углами, указываются линейным и угловым, либо только двумя линейными размерами (рис. 17в).

Рис. 17

Размеры, определяющие взаимное расположение элементов предмета или его поверхностей указывают от общей базы (рис. 18а), от нескольких баз (рис. 18б) или между смежными элементами – цепочками (рис. 18в). Размерной базой называют поверхность, от которой ведут отсчет размеров при изготовлении деталей. Размерными базами могут служить:

· торцевые поверхности, с которых начинается обработка детали;

· оси симметрии или другие взаимно перпендикулярные линии (кромки деталей, контуры элементов и др.).

Желательно, чтобы размерные базы совпадали с конструкторскими и технологическими.

Рис. 18

Размеры нескольких одинаковых элементов изделия (отверстий, фасок, пазов и др.) наносят один раз, указывая на полке линии-выноски число этих элементов (рис.19а). Если одинаковые элементы расположены на изделии равномерно, рекомендуется проставить размер между двумя соседними элементами, а затем размер между крайними элементами в виде произведения числа элементов на размер промежутка между ними (рис. 19б).

Рис. 19

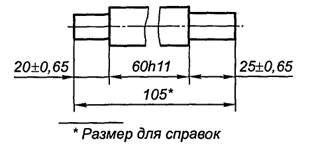

Наносить размеры на чертежах в виде замкнутой цепи не допускается, кроме случая, когда один из размеров является справочным. Справочными называют размеры, которые не используют при изготовлении детали, но облегчают чтение чертежа. Справочные размеры отмечают знаком «*» и в технических требованиях под чертежом записывают «*Размеры для справок» (рис. 20). Кроме одного из размеров замкнутой цепи к справочным относят также размеры перенесенные с чертежей изделий заготовок; размеры деталей из сортового, фасонного и другого проката; размеры, определяющие предельные положения отдельных элементов изделия; установочные и присоединительные размеры (определяют размеры элементов, по которым данное изделие присоединяют к другому изделию); габаритные размеры, определяющие внешние очертания изделия.

Рис. 20

В КОМПАС нанесение размеров осуществляется следующим образом:

· Создается эскиз изделия, на который необходимо нанести размеры, и включаются привязки – «Пересечение» и «Центр»;

· Нажатием на кнопку компактной панели «Размеры» активизировать панель инструментов размеры (рис. 21), которая содержит кнопки «Линейный размер», «Угловой размер» и т.д.;

· Проставим линейный размер – нажмем соответствующую кнопку и из всплывающего меню выберем способ простановки линейного размера («Линейный размер»). Внизу в панели свойств выберем ориентацию размера – горизонтальный. После этого наведем курсор на левую границу основания контура эскиза и нажмем левую кнопку мыши. Аналогично поступим с правой границей основания и получим размер основания. Размерное число проставляется автоматически. Чтобы проставить размеры, определяющие положение оси отверстия, необходимо совмещать курсор с центром отверстия и левой границей основания;

· Проставим диаметр отверстия – для этого нажмем кнопку «Диаметральный размер» и запустим панель свойств. Выделим курсором контур отверстия и нажмем левую кнопку мыши – в поле эскиза появится нужный размер. Для того чтобы правильно расположить размерное число выберем вкладку «Параметры» панели свойств и выберем опцию «Размещение текста» - во всплывающем окне выберем пункт «На полке справа»;

· Проставим угловой размер – нажмем кнопку «Угловой размер» и из всплывающего меню выберем нужный тип размера («Угловой размер»). Выделим отрезки контура изделия, между которыми необходимо проставить размер, и перемещая курсор определим положение размерной линии и размерного числа относительно контура эскиза. Эскиз с проставленными размерами приведен на рис. 21.

Рис. 21
