Высотная привязка здания

Основными задачами высотной привязки проектируемых зданий являют­ся обеспечение отвода поверхностных вод от фундаментов и определение абсолютной отметки уровня чистого пола первого этажа (рис. 53). При этом учитываются необходимые условия эксплуатации зданий и сооружений, их функциональное назначение, экологические, гидрогеологические, эсте­тические и другие факторы. Должны также соблюдаться требования, при которых поверхностный водосток с окружающей территории попал бы на улицы и проезды, выполняющие роль водосборных и водоотводных сетей с взаимно увязанными уклонами в пределах от 0.5 до 6%.

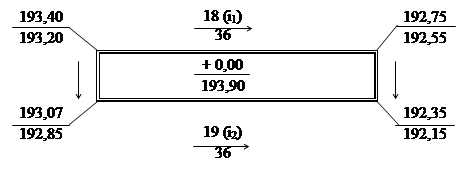

Рис.53. Высотная привязка проектируемого здания

Высотная привязка выполняется в учебных целях в следующем порядке:

1. Для запроектированного на генплане с учетом инсоляции, радиа­ции, аэрации и других архитектурно-планировочных требований здания размерам 12х72 м определяют фактические отметки углов.

2. К максимальной фактической отметке одного из углов здания при­бавляют 20 см и получают проектную отметку отмостки.

3. Назначают уклоны вдоль осей здания с учетом рельефа и вычисляют проектные отметки углов здания, которые должны быть больше фактических на 0.2 м. В случае несоблюдения этого условия, корректируют проектные отметки и уклоны.

4. Из чертежей фасадов и разрезов проектируемого здания выбирают условную отметку земли, указанную со знаком "-" относительно чистого пола первого этажа здания и прибавляют к максимальной планировочной отметке на отмостке. Полученную абсолютную отметку уровня чистого пола записывают внутри проектируемого здания. Она должна быть больше отмет­ки отмостки не менее чем на 0.3 м. В жилых зданиях, расположенных по красной линии, уровень пола квартир первого этажа должен быть выше тратуара не менее чем на 0.5 м.
