Основные параметры вибрации

Контрольные вопросы для подготовки к экзамену

1. Параллельность прямой и плоскости, двух плоскостей?

2. Когда прямая перпендикулярна плоскости на комплексном чертеже?

3. Когда плоскость перпендикулярна плоскости на комплексном чертеже?

4. Сущность метода прямоугольного треугольника?

5. Условие параллельности прямой и плоскости, плоскостей на чертеже.

6. Условие перпендикулярности прямой и плоскости, плоскостей.

7. Какие линии плоскости используются при проведении перпендикуляра к плоскости и почему?

8. Сформулируйте теорему о проецировании прямого угла.

9. Способы преобразования комплексного чертежа.

10. Сущность способа замены плоскостей проекций.

11. Сущность способа вращения вокруг проецирующих прямых?

12. Сущность способа вращения вокруг прямых уровня?

13. Сущность способа плоскопараллельного перемещения?

14. Какие задачи называются метрическими?

15. Как определить длину отрезка и угол его наклона к П1 методом перемены плоскостей проекций.?

16. Как определить длину отрезка и угол его наклона к П1 методом вращения.?

17. Как определить длину отрезка и угол его наклона к П2 методом плоскопараллельного перемещении?

18. Как располагается дополнительная плоскость проекций относительно основных плоскостей проекций (П1, П2, П3)?

19. Сколько перемен плоскостей проекций и в какой последовательности необходимо произвести, чтобы определить натуральную величину плоской геометрической фигуры)?

20. Как определить величину отрезка прямой общего положения по ее ортогональным проекциям?

21. Как построить на эпюре Монжа проекции двух прямых, прямой перпендикулярной к плоскости, двух взаимно перпендикулярных плоскостей?

22. Как определить расстояние от точки до плоскости?

23. В каких случаях угловые величины проецируются без искажения?

24. Что является мерой угла между скрещивающимися прямыми?

25. Как построить проекции точки на дополнительную плоскость, перпендикулярную П1?

26. Что называется разверткой поверхности?

27. Какие поверхности относятся к развертывающимся?

28. Сформулируйте основные свойства развертки.

29. В каких случаях при построении развертки используется метод триангуляции?

30. В каких случаях при построении развертки используется способ нормального сечения?

31. В каких случаях при построении развертки используется способ раскатки?

32. Как можно построить развертку усеченной конической поверхности с недоступной вершиной?

33. В чем состоит общий прием решения задачи на построение условной развертки неразвертываемых поверхностей?

Приложение1

Таблица №1

Исходные данные

Вар зад.

A

B

С

D

x

y

z

x

y

z

x

y

z

x

y

z

Продолжение табл. 1

Вар зад.

A

B

С

D

x

y

z

x

y

z

x

y

z

x

y

z

Таблица № 2а

Исходные данные
Варианты заданий	A	B	C
x	y	z	x	y	z	x	y	z

Продолжение табл. 2а
Варианты заданий	A	B	C	A
x	y	z	x	y	z	x	y	z

Таблица № 2б

Исходные данные

Вар зад.

D

E

F

H

x

y

z

x

y

z

x

y

z

x

y

z

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

Продолжение табл. 2б

Вар зад.

D

E

F

H

x

y

z

x

x

y

z

x

x

y

?

?

?

?

?

?

?

?

?

?

?

?

?

?

Таблица № 3

Исходные данные

Вар зад.

A

B

С

S

x

y

z

x

y

z

x

y

z

x

y

z

Продолжение табл. 3

Вар зад.

A

B

С

S

x

y

z

x

y

z

x

y

z

x

y

z

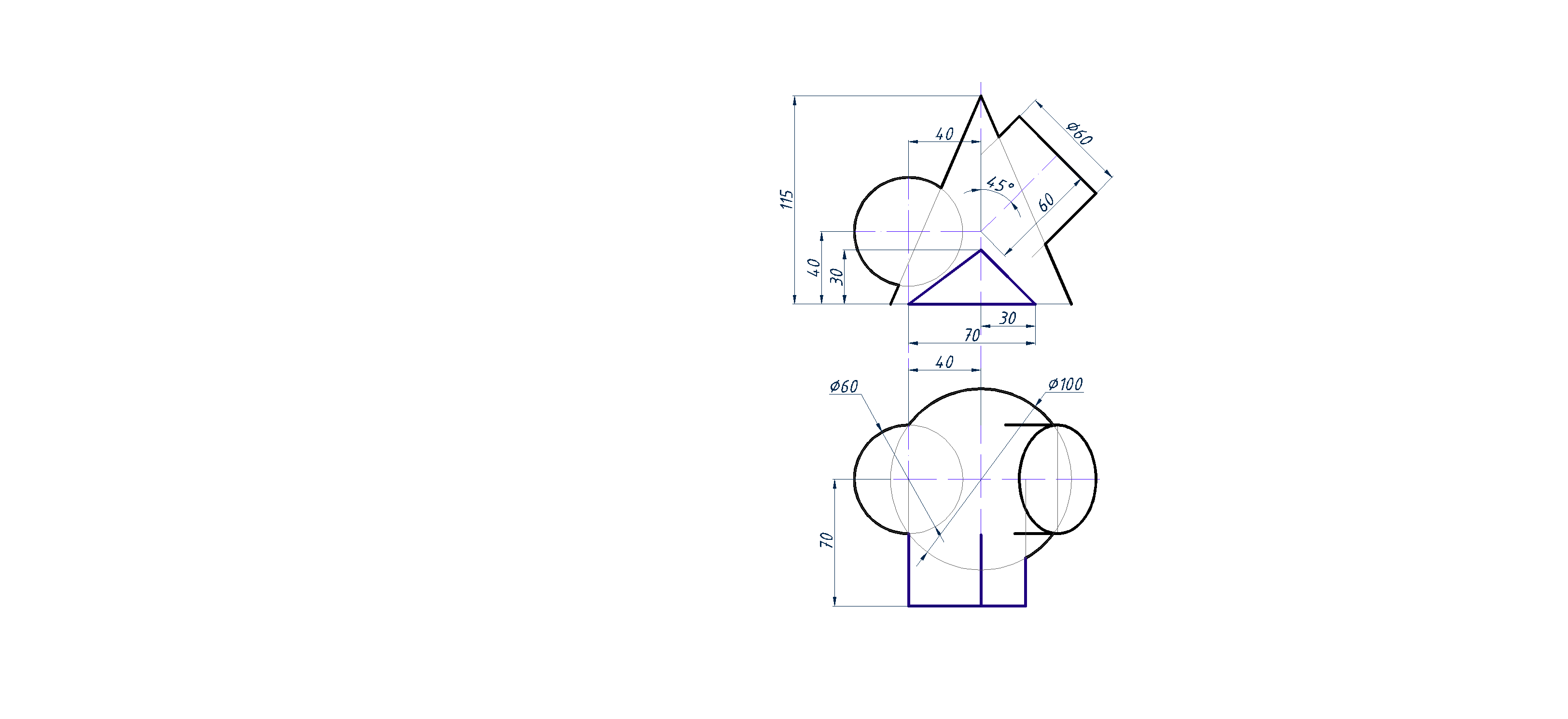

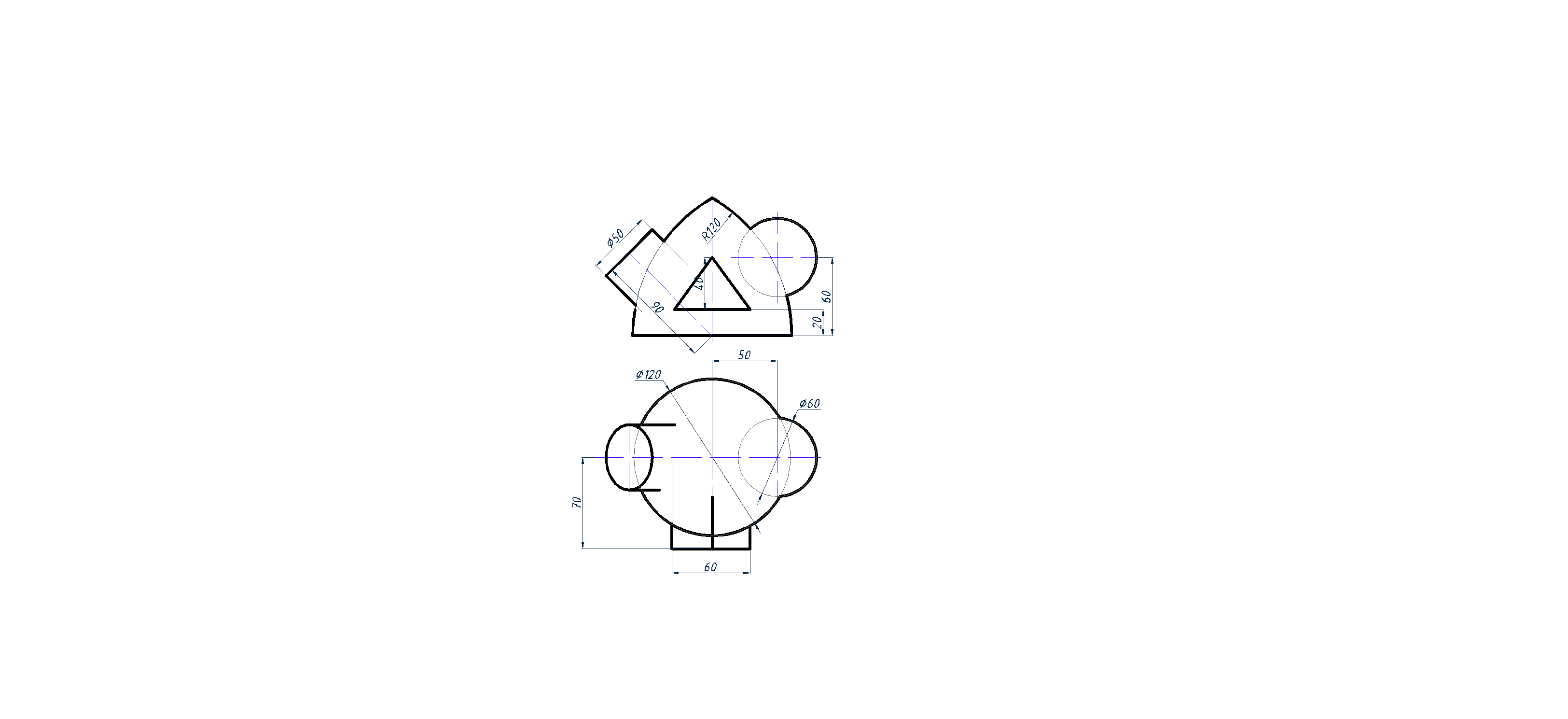

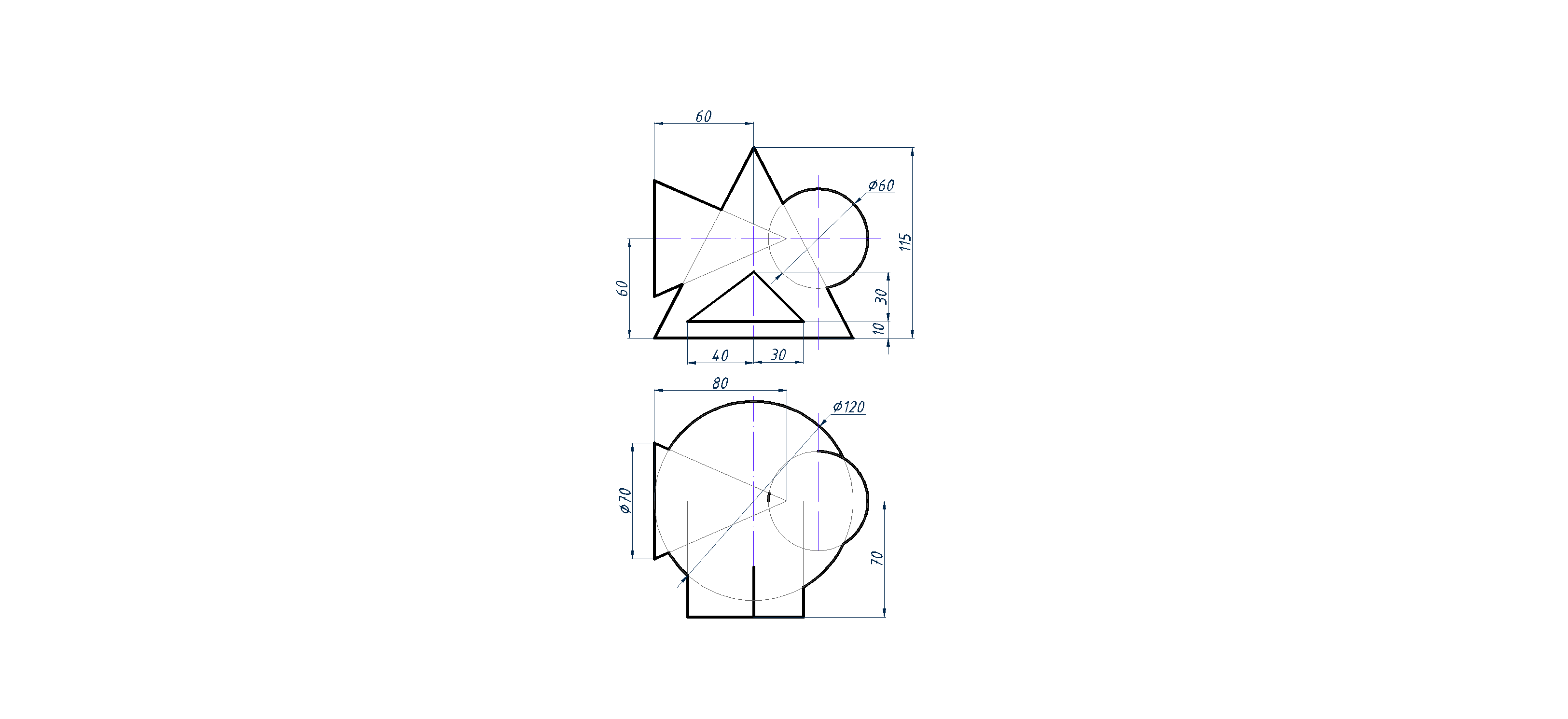

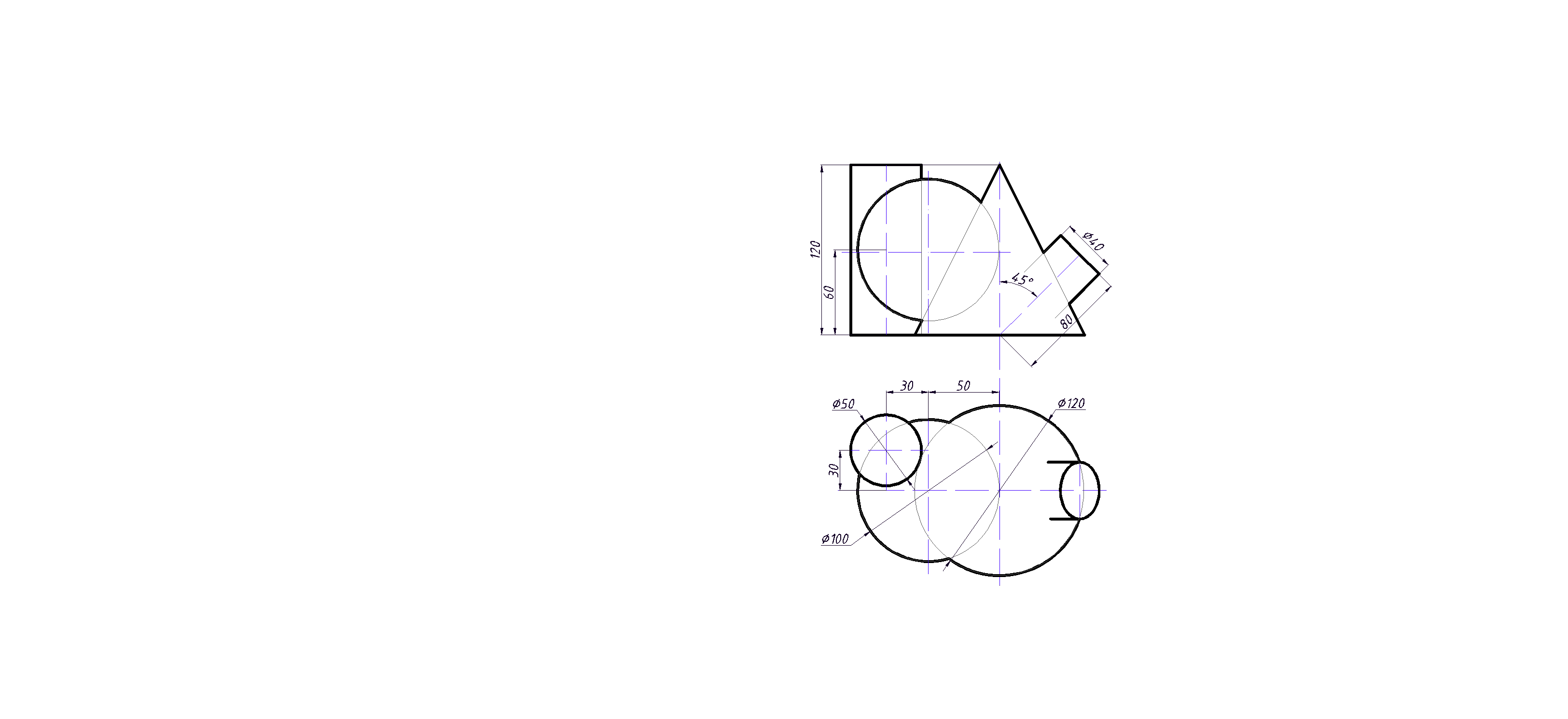

Таблица 3

Вариант 1
Вариант 2

Вариант 3
Вариант 4

Вариант5
Вариант 6

Вариант 7
Вариант 8

Вариант9
Вариант 10

Вариант 11
Вариант 12

Вариант 13
Вариант 14

Вариант 15
Вариант 16
Вариант 17
Вариант 18

Вариант 19
Вариант 20

Вариант 21
Вариант 22

Вариант 23
Вариант 24

Вариант 25
Вариант 26

Вариант 27
Вариант 28

Вариант 29
Вариант 30

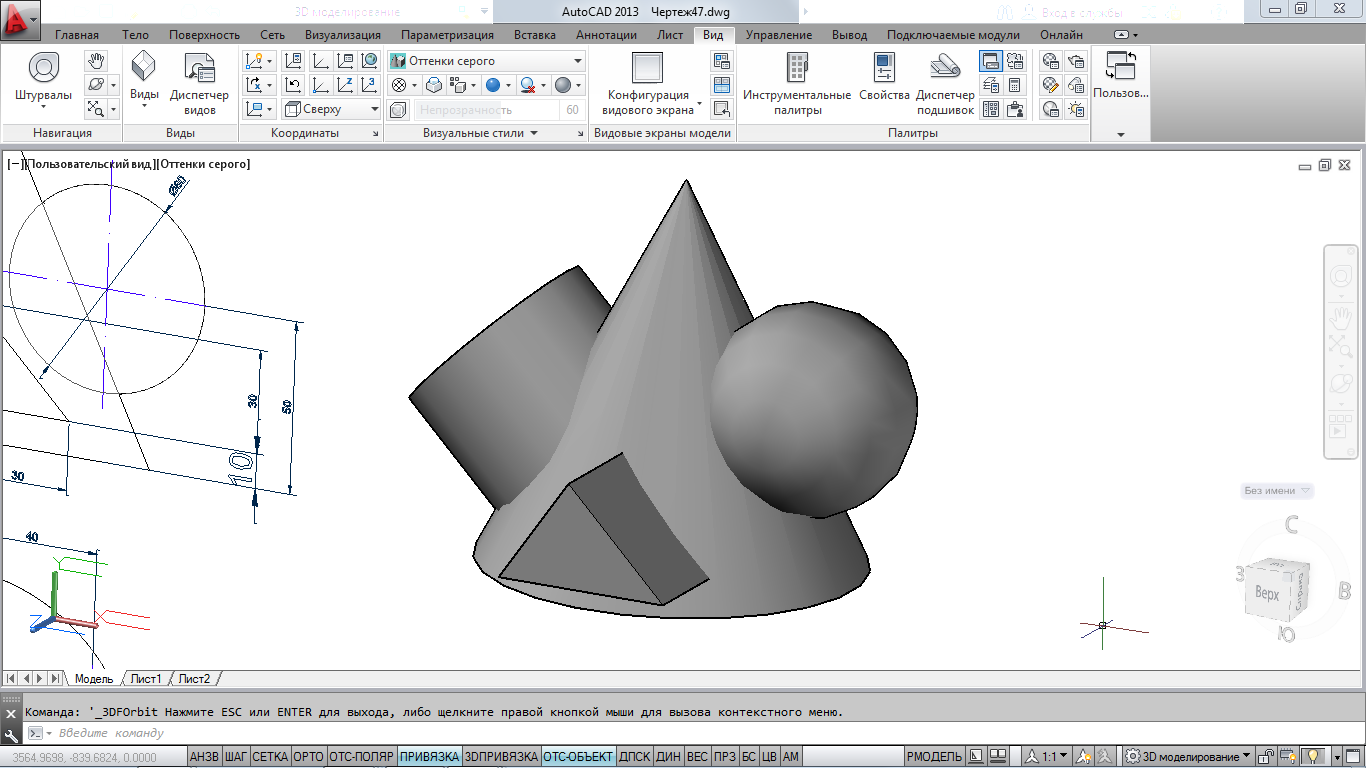

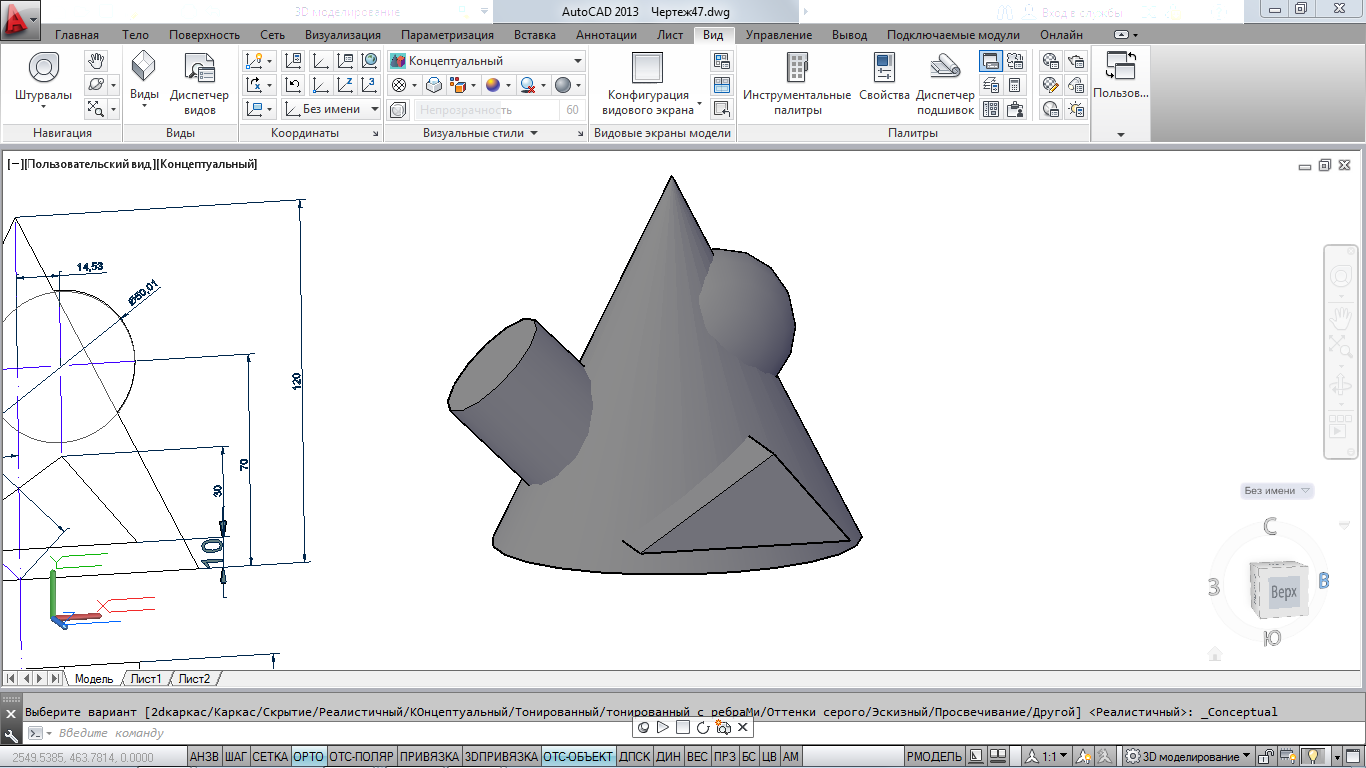

Приложение2

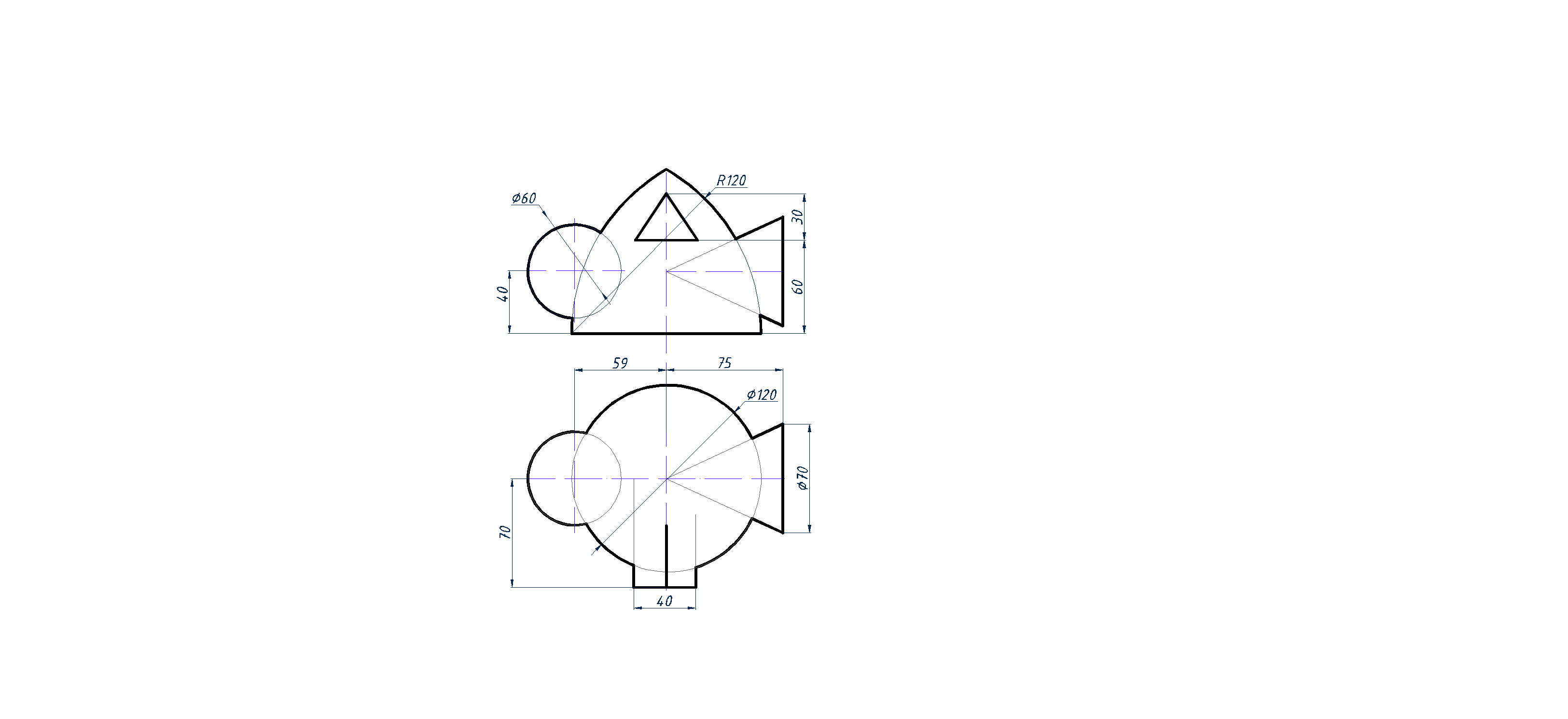

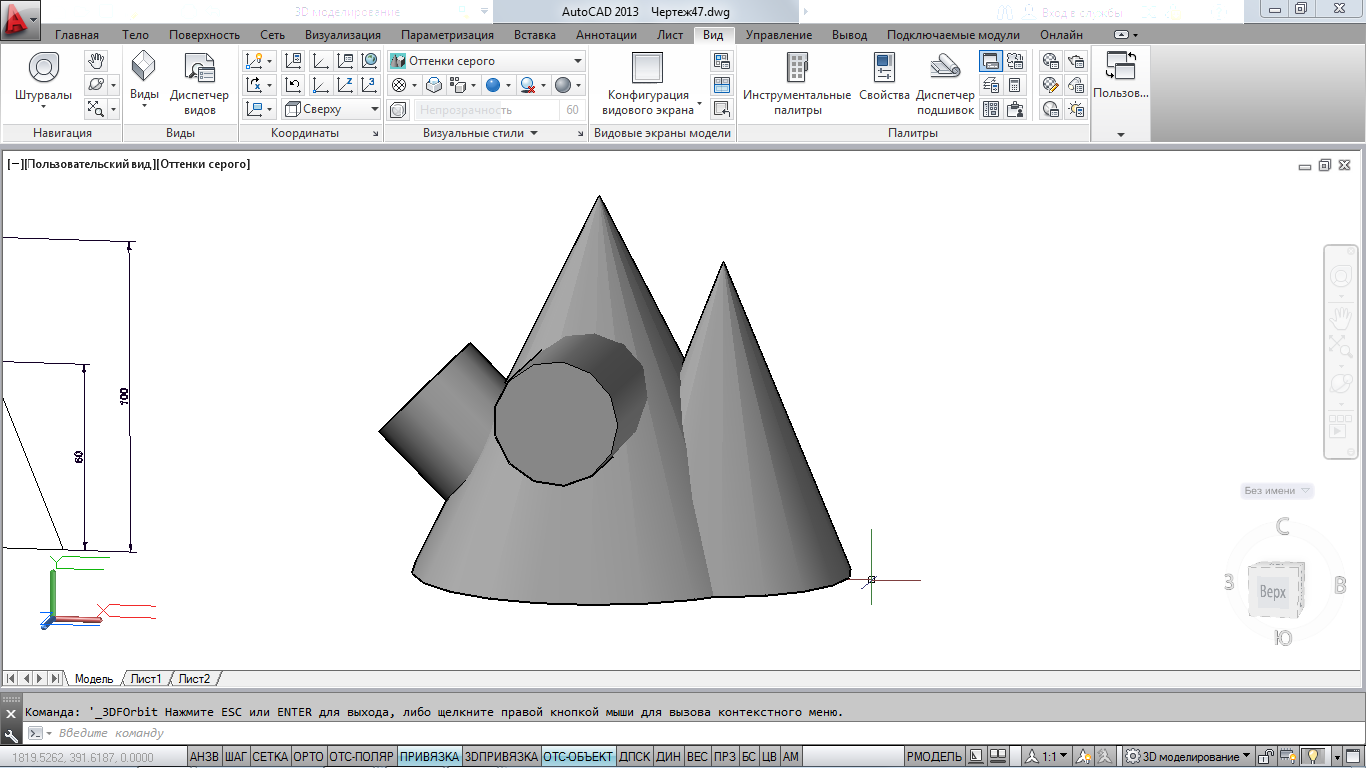

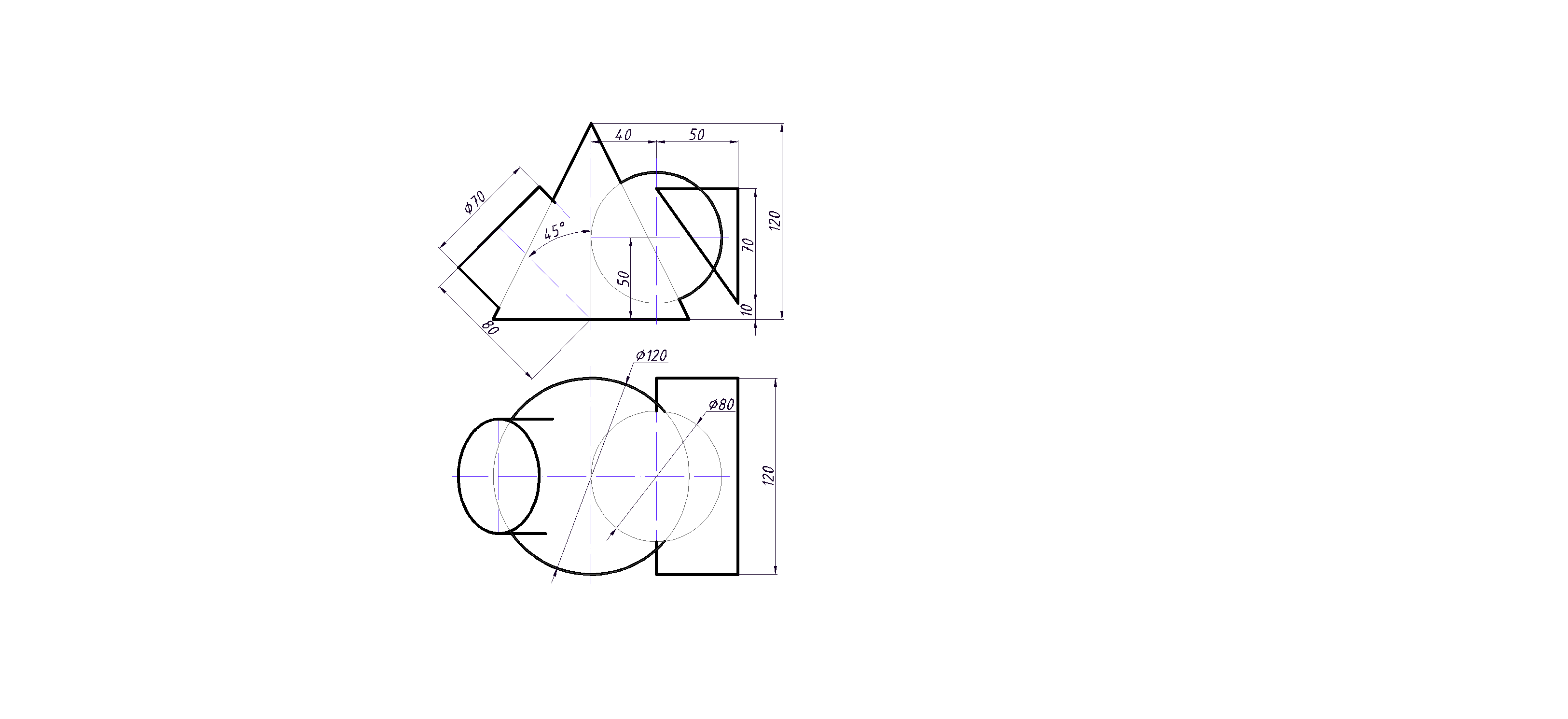

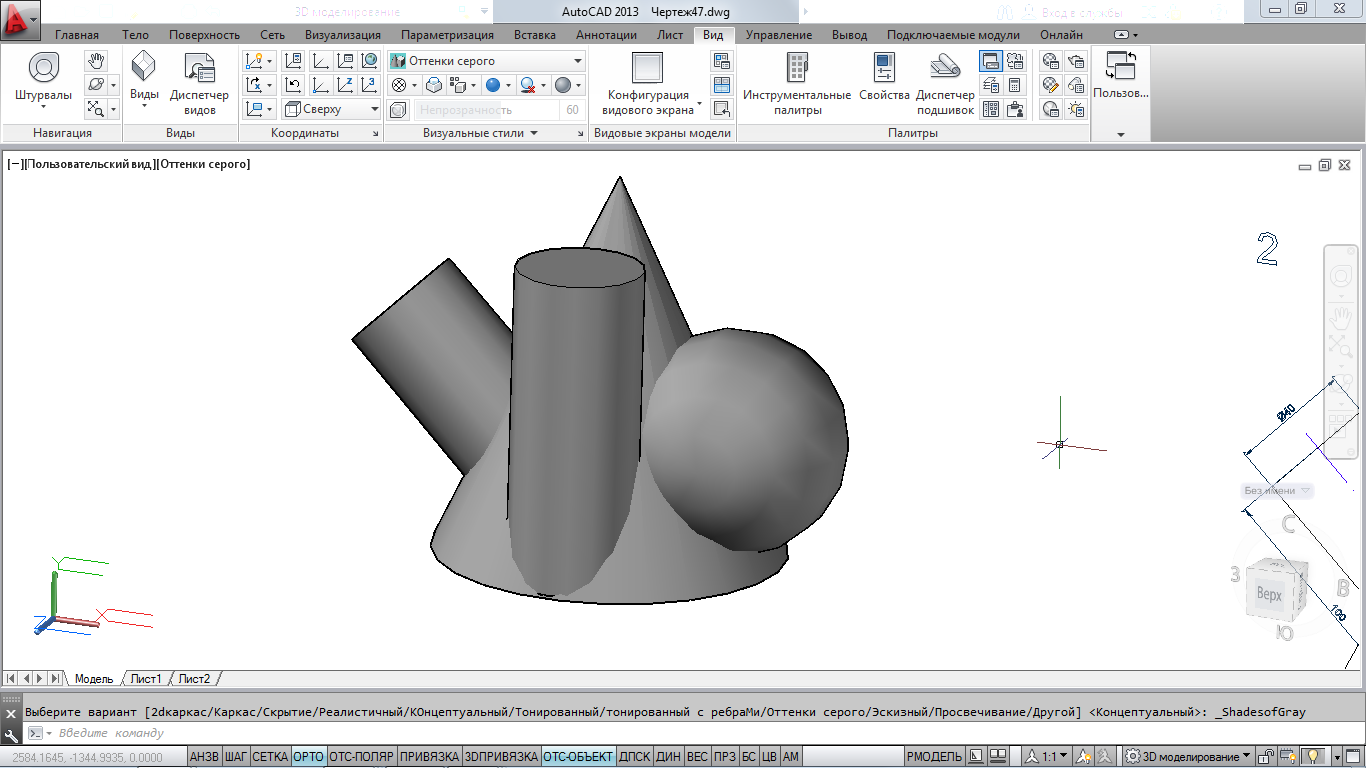

Образец 1

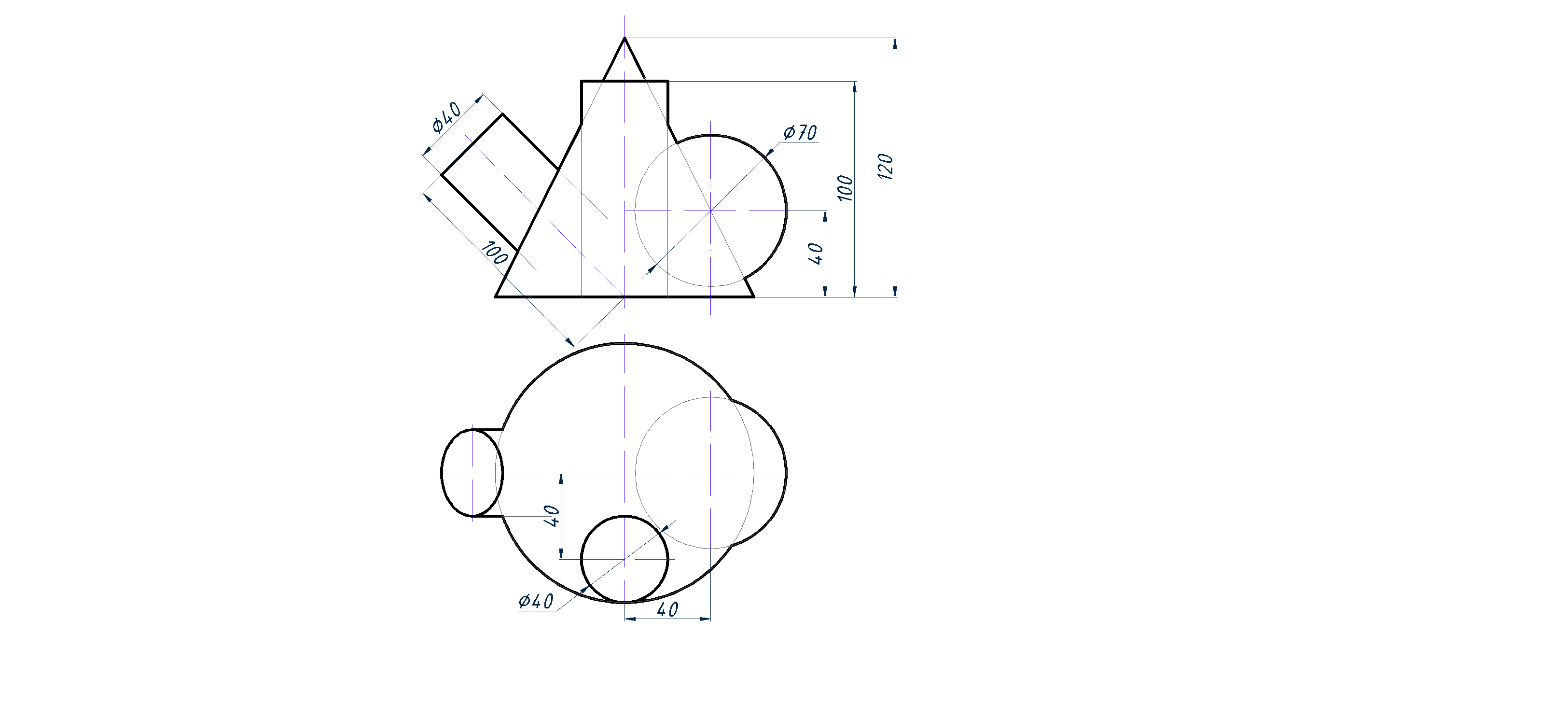

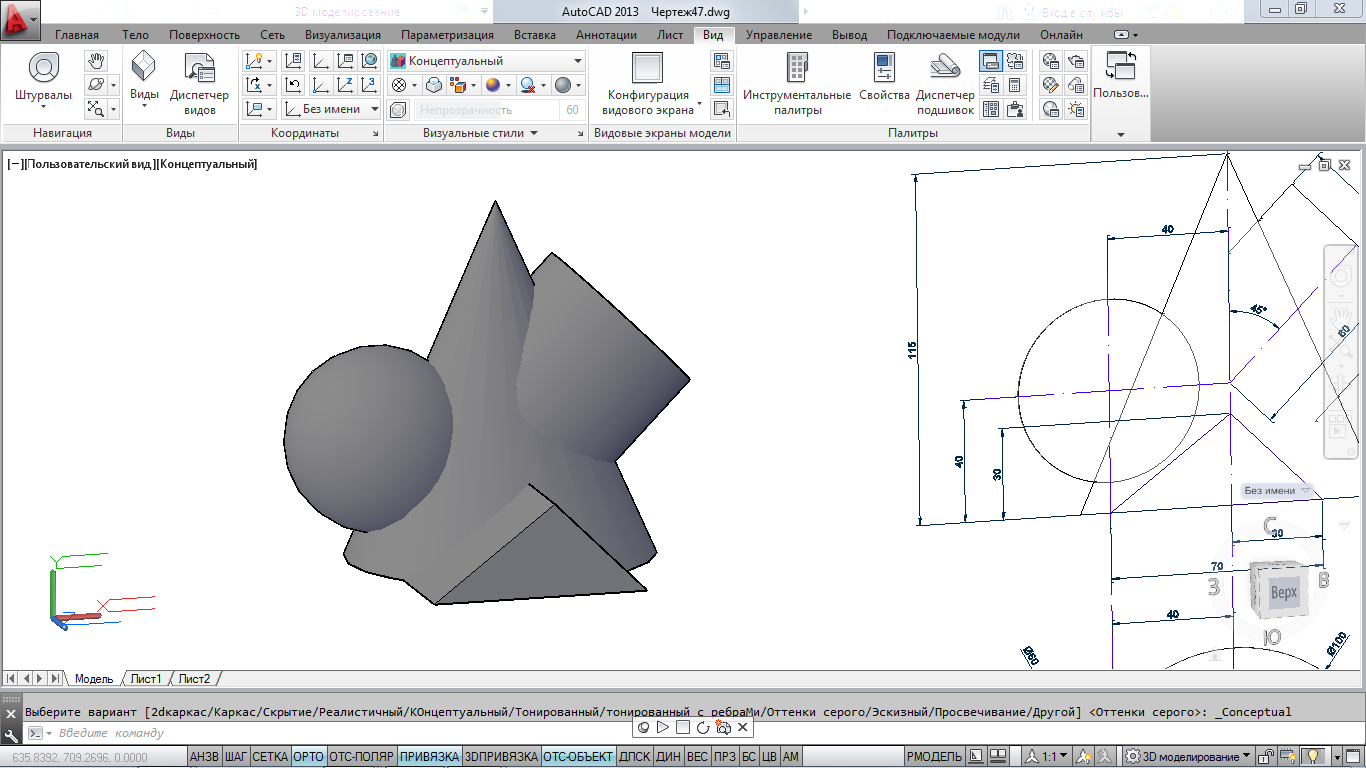

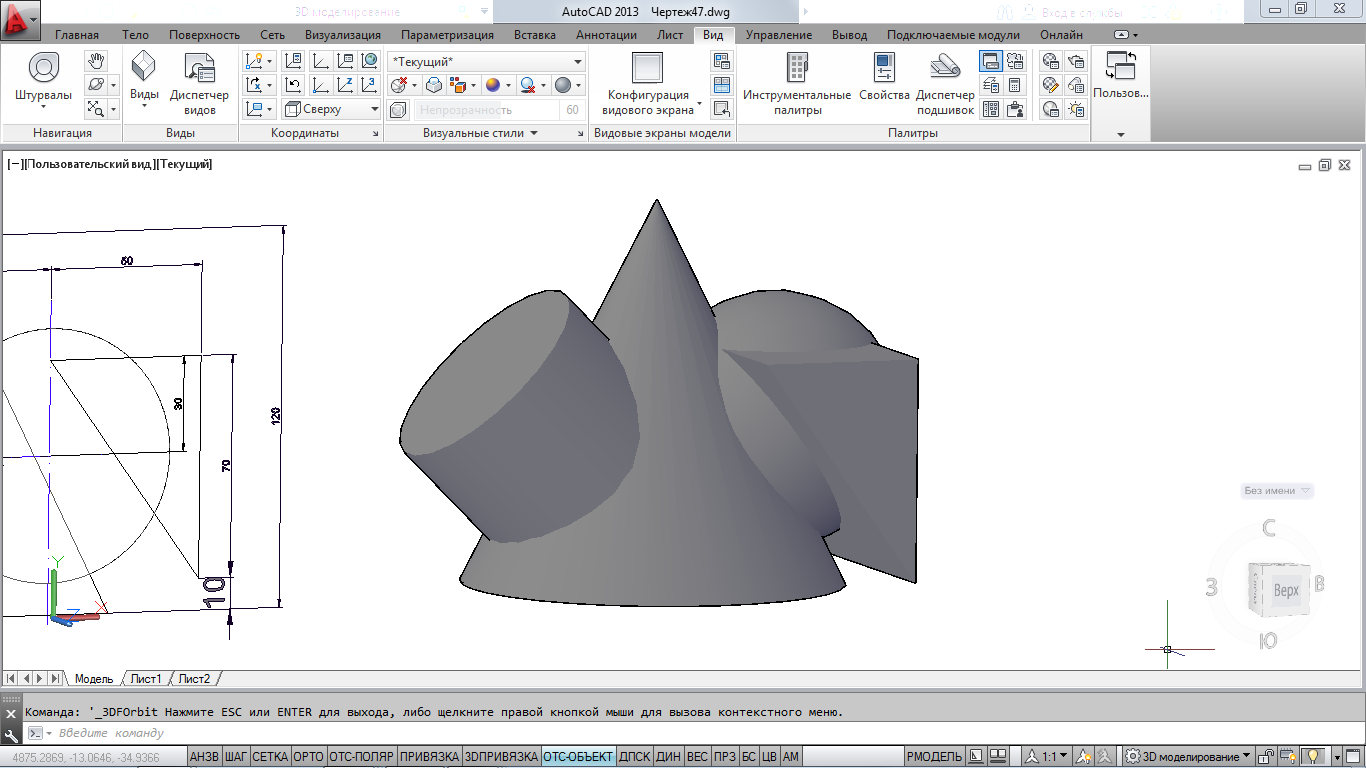

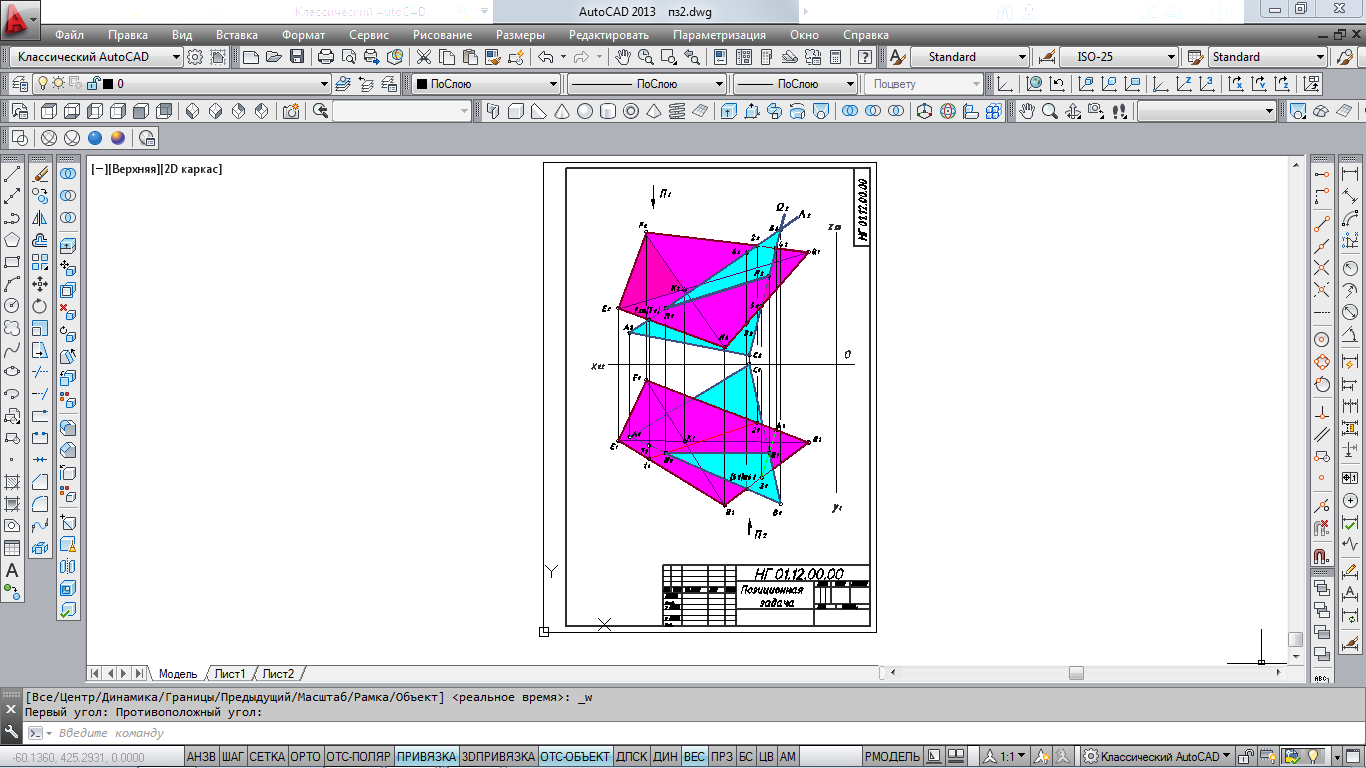

Образец 2

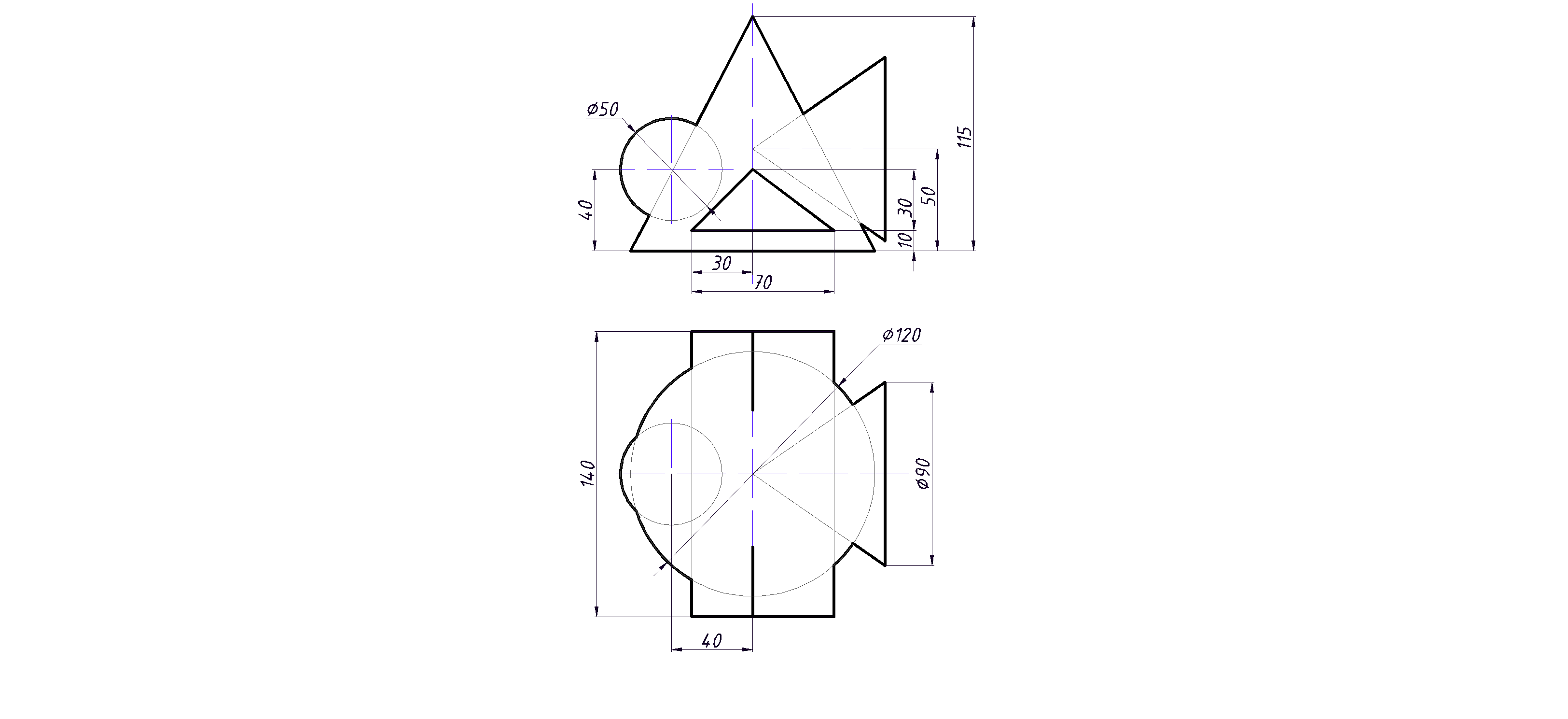

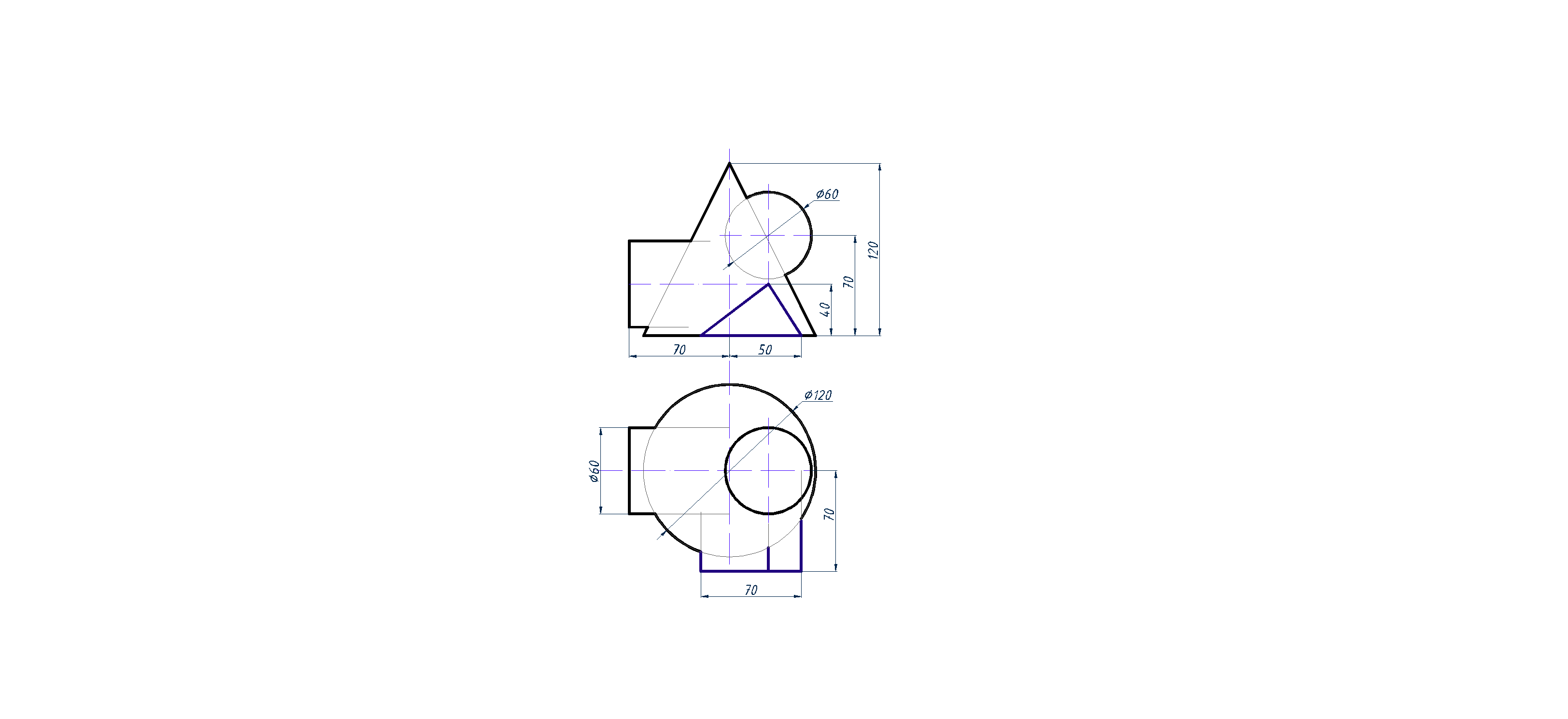

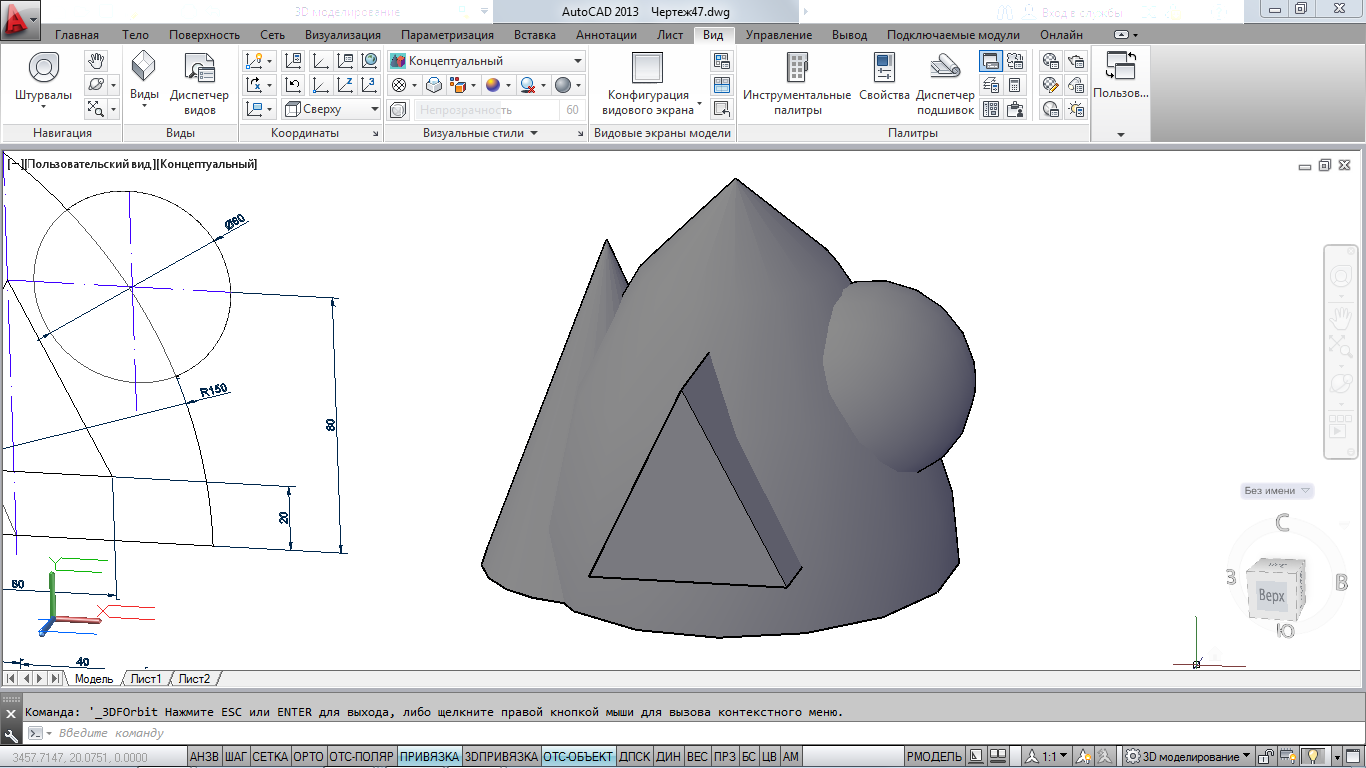

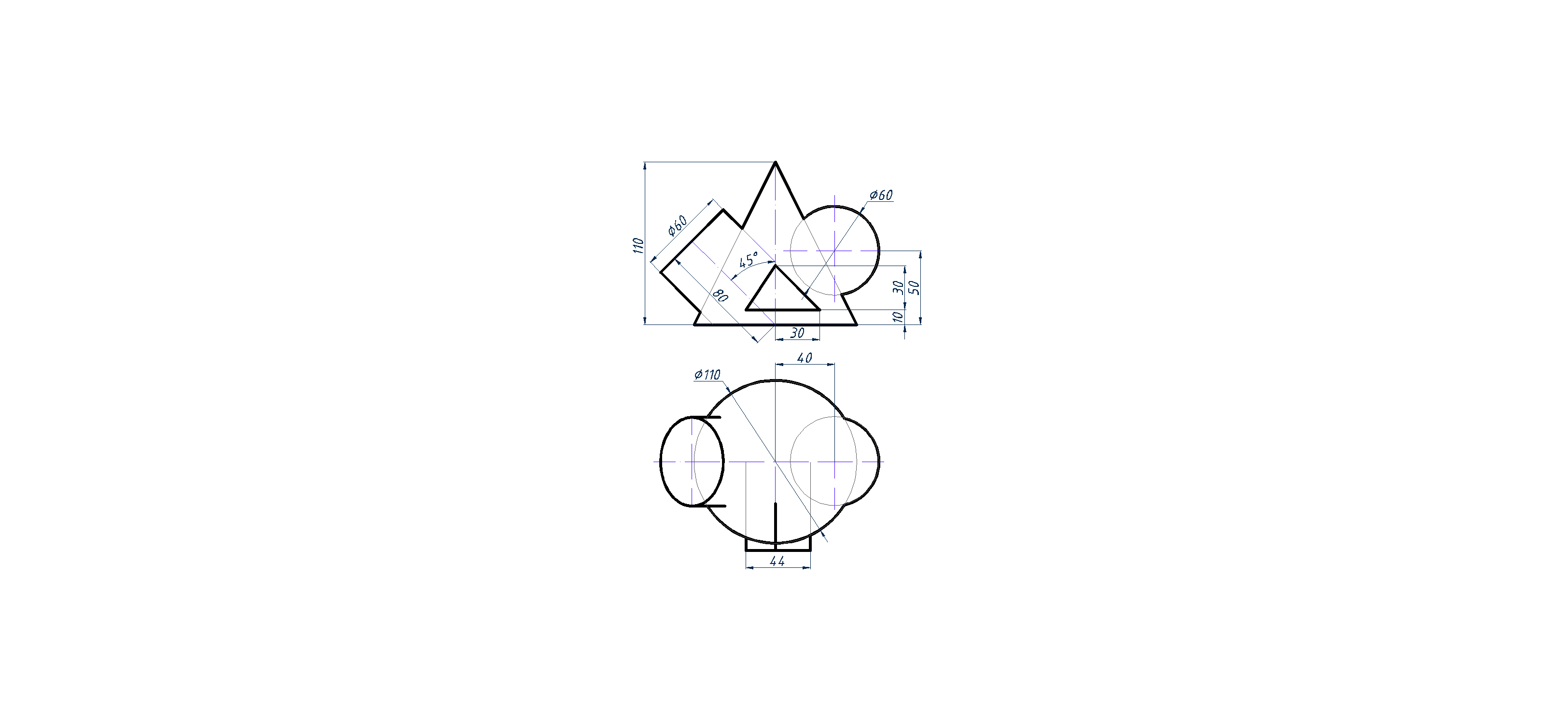

Образец 3

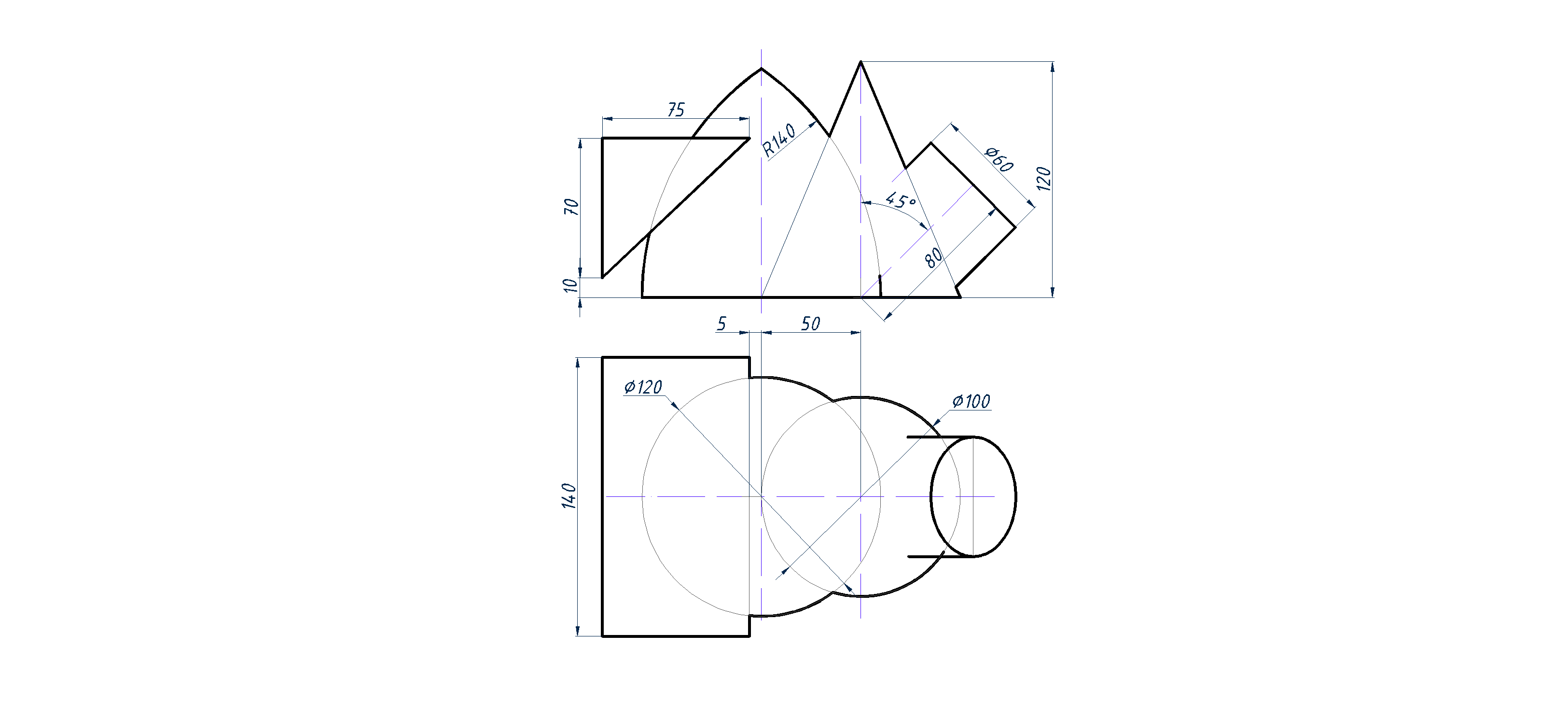

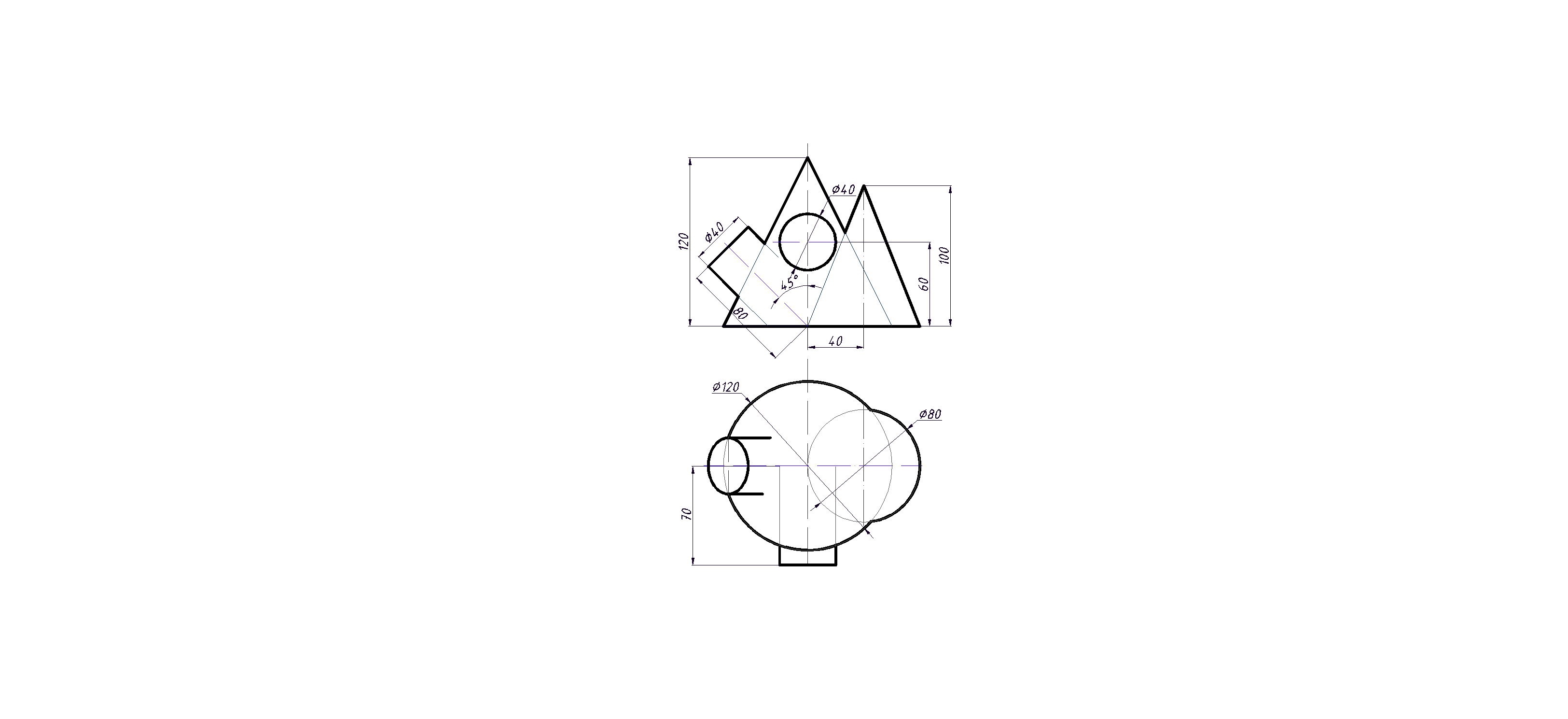

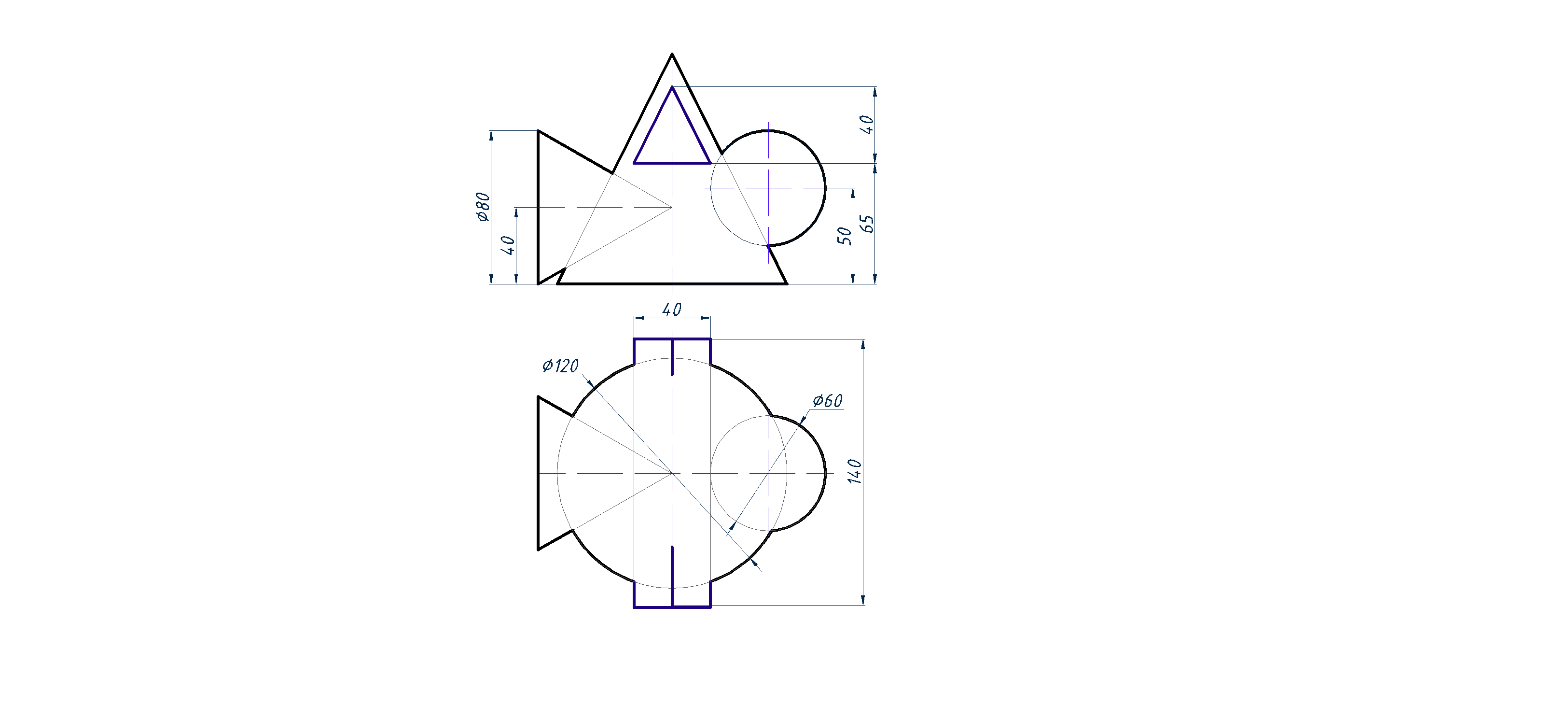

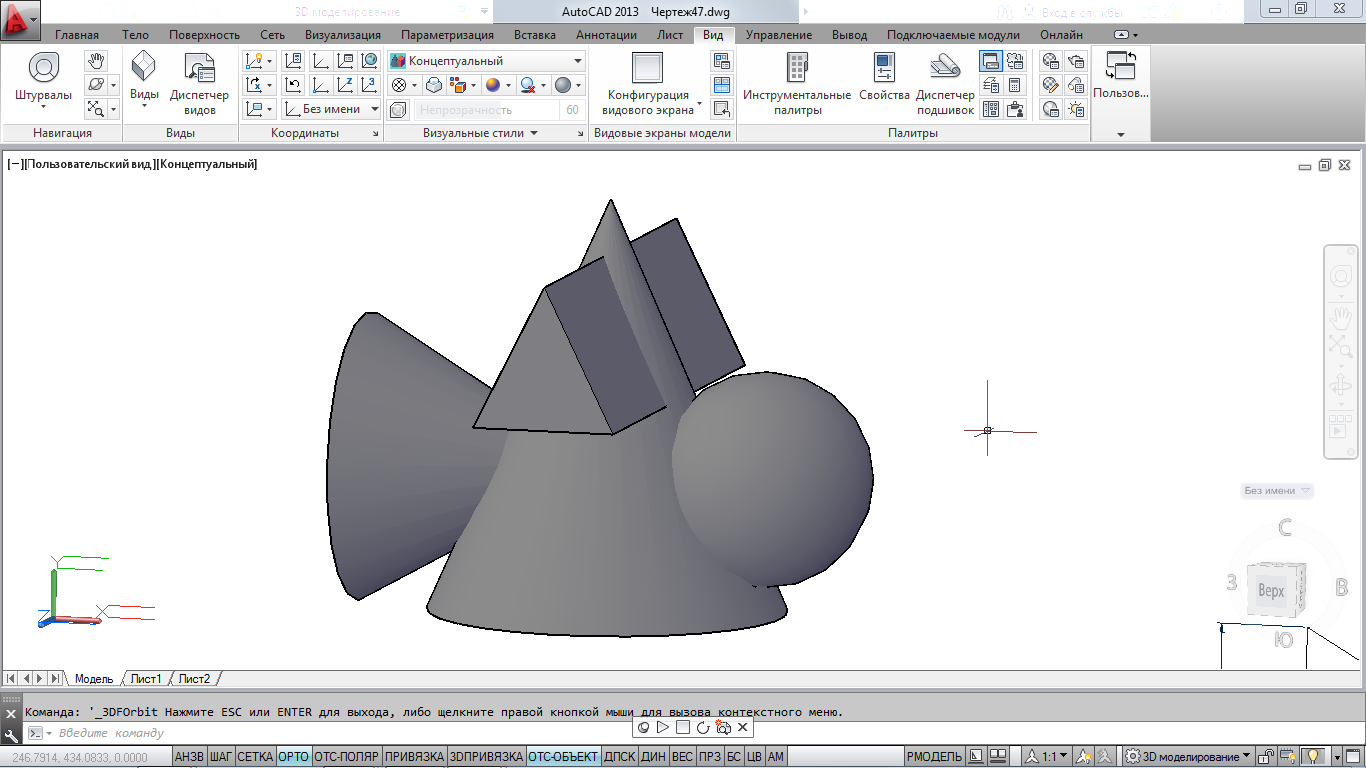

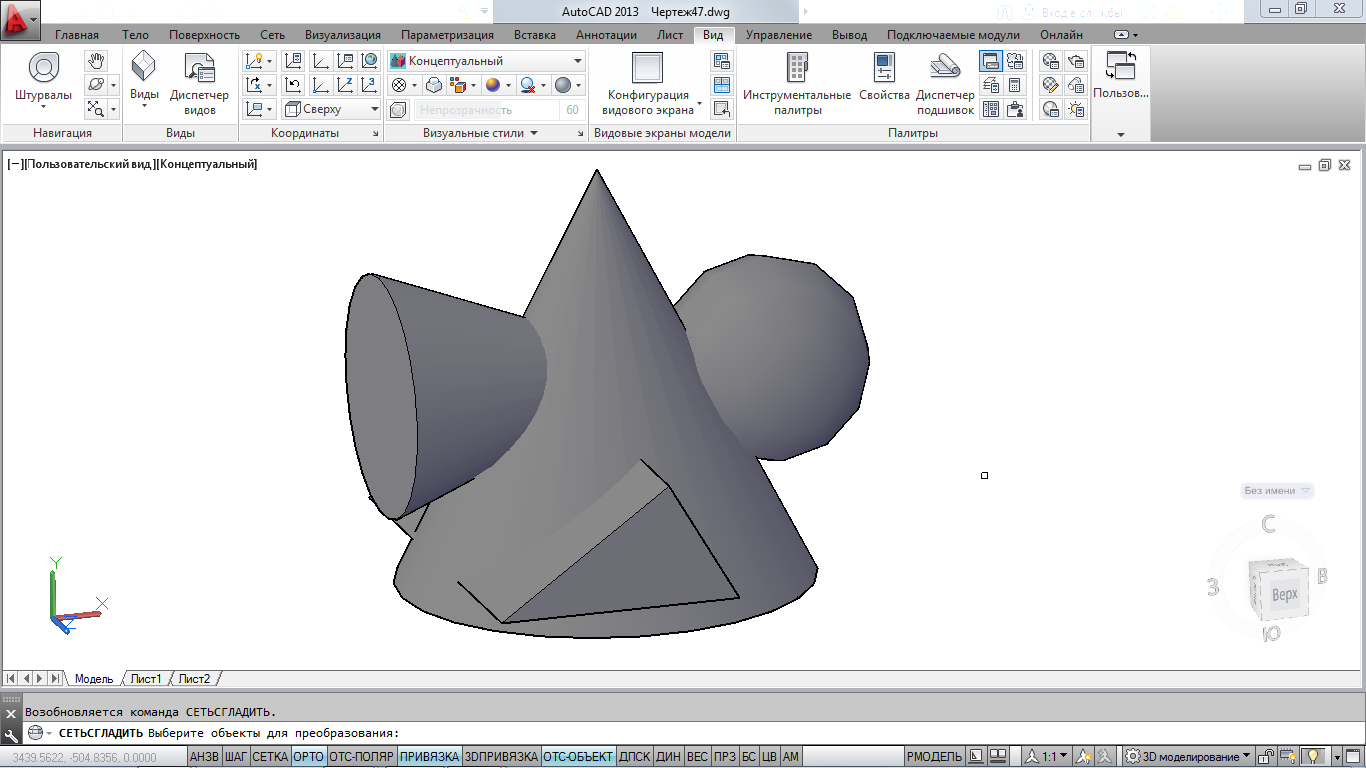

Образец 4

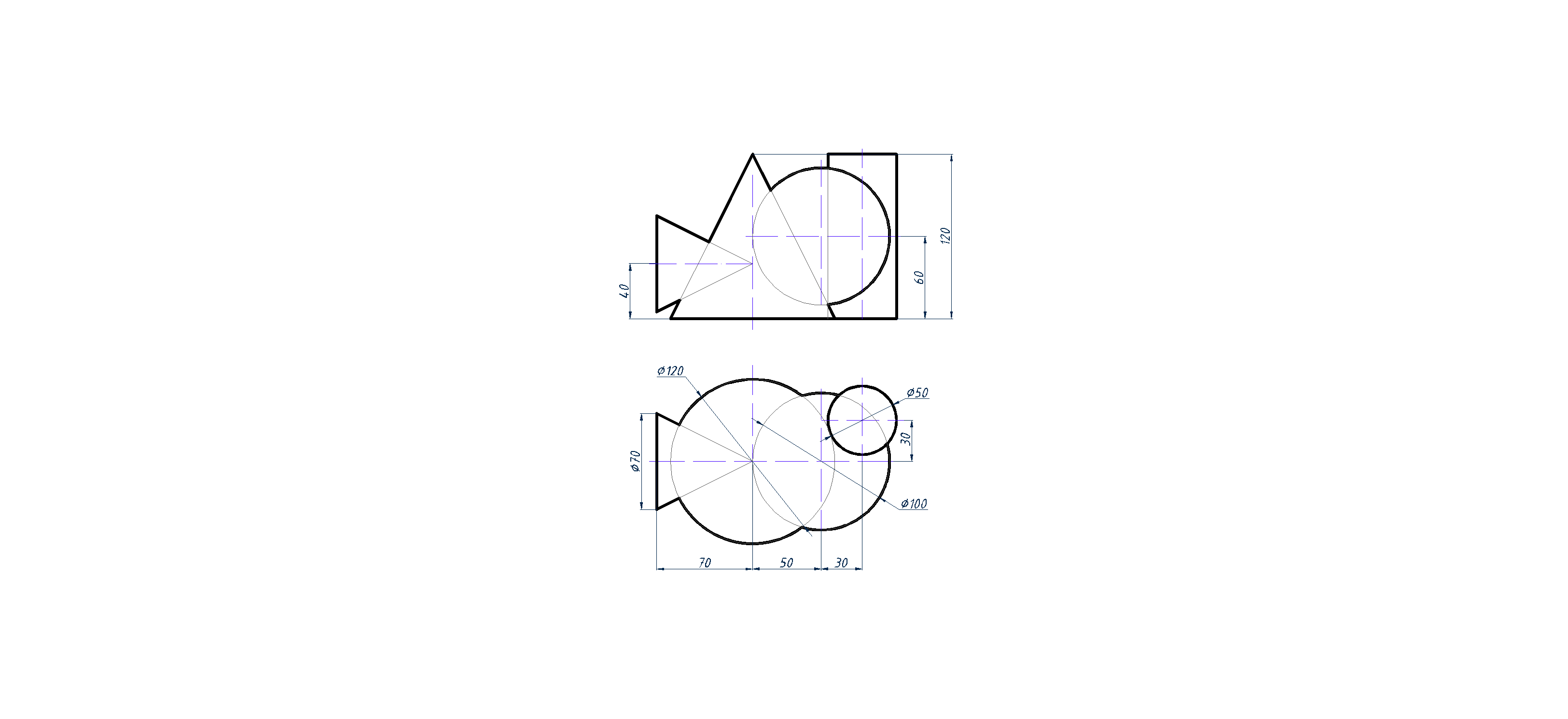

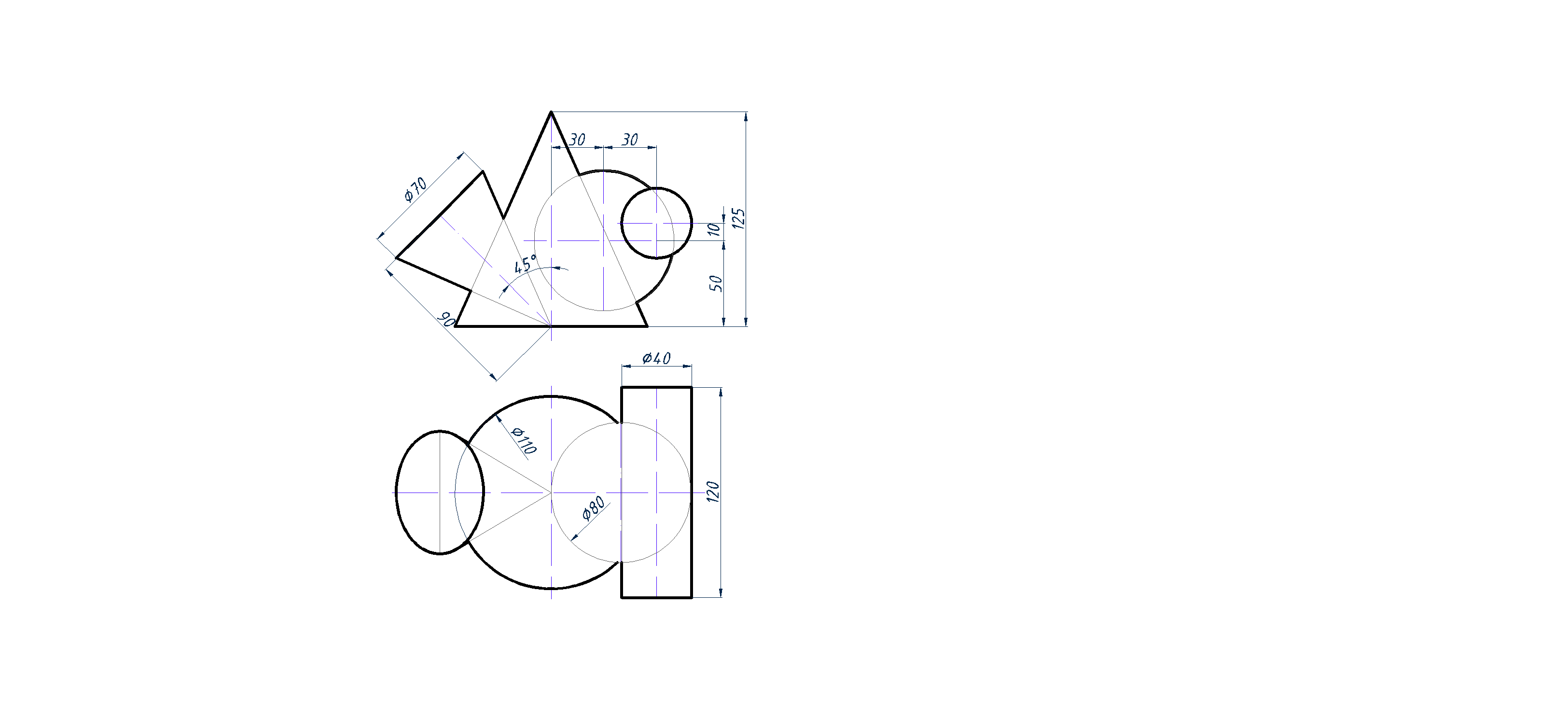

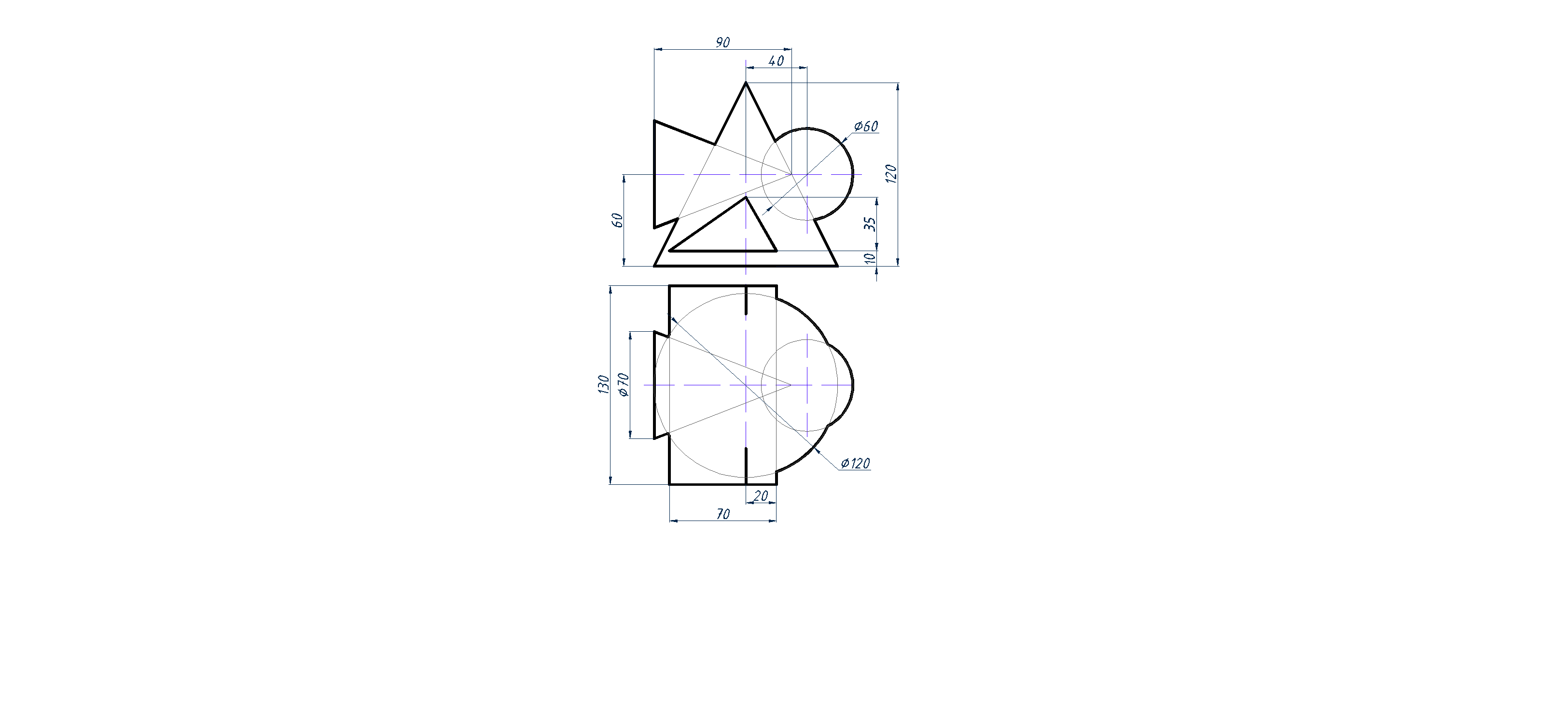

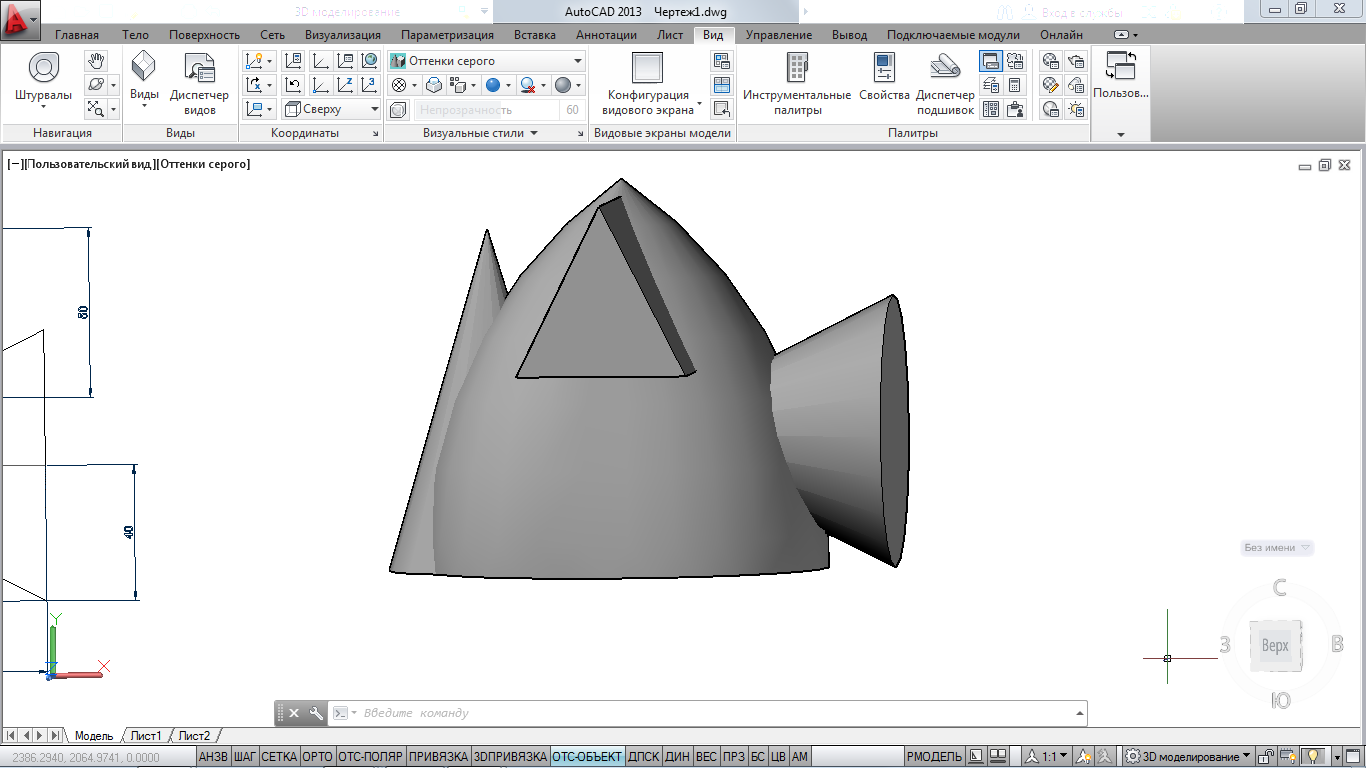

Образец 5

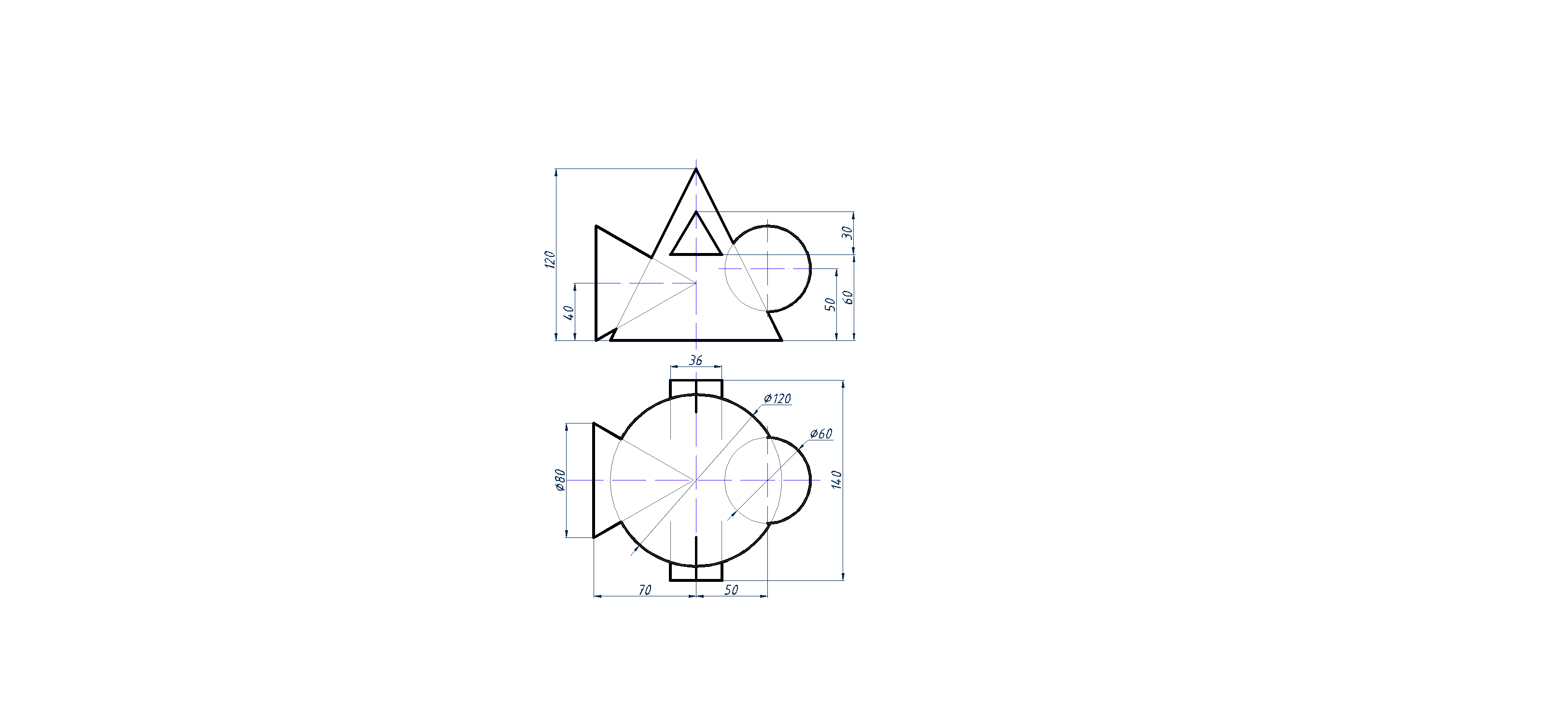

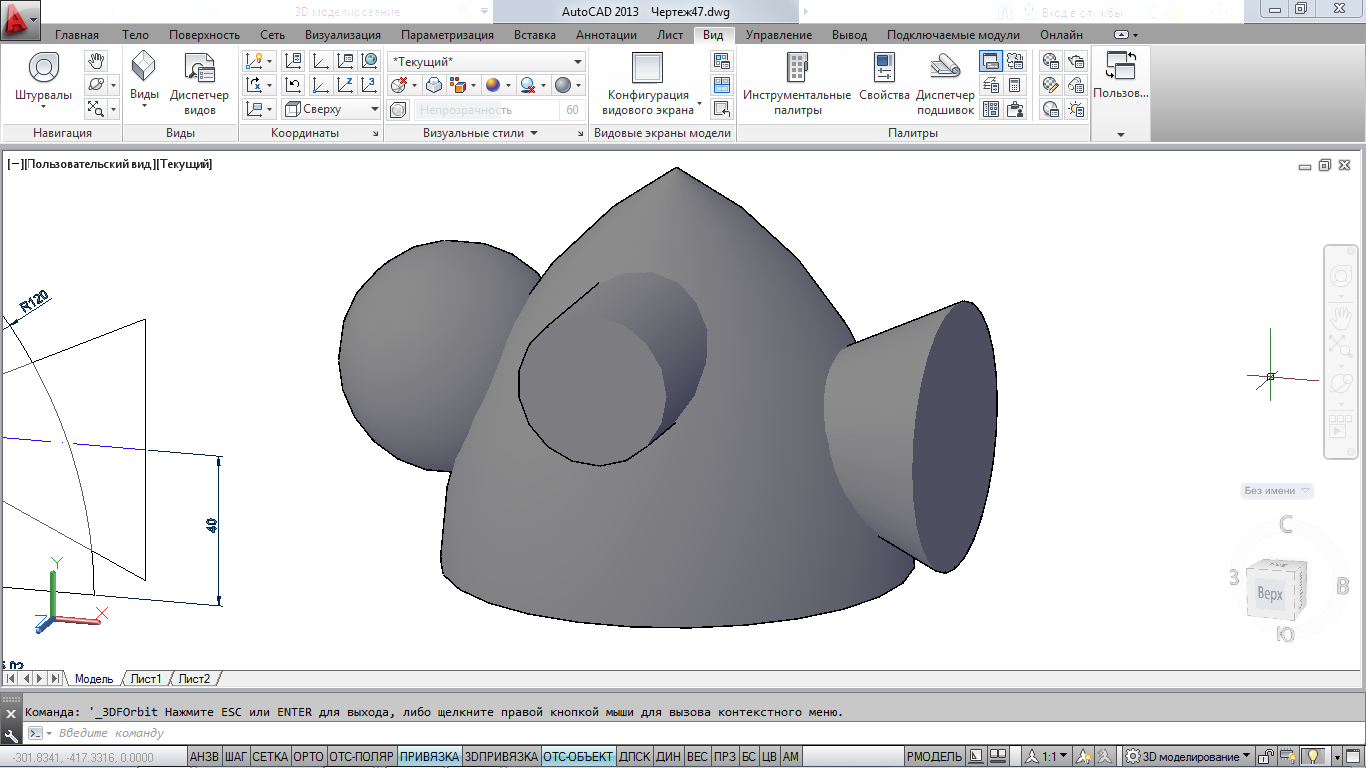

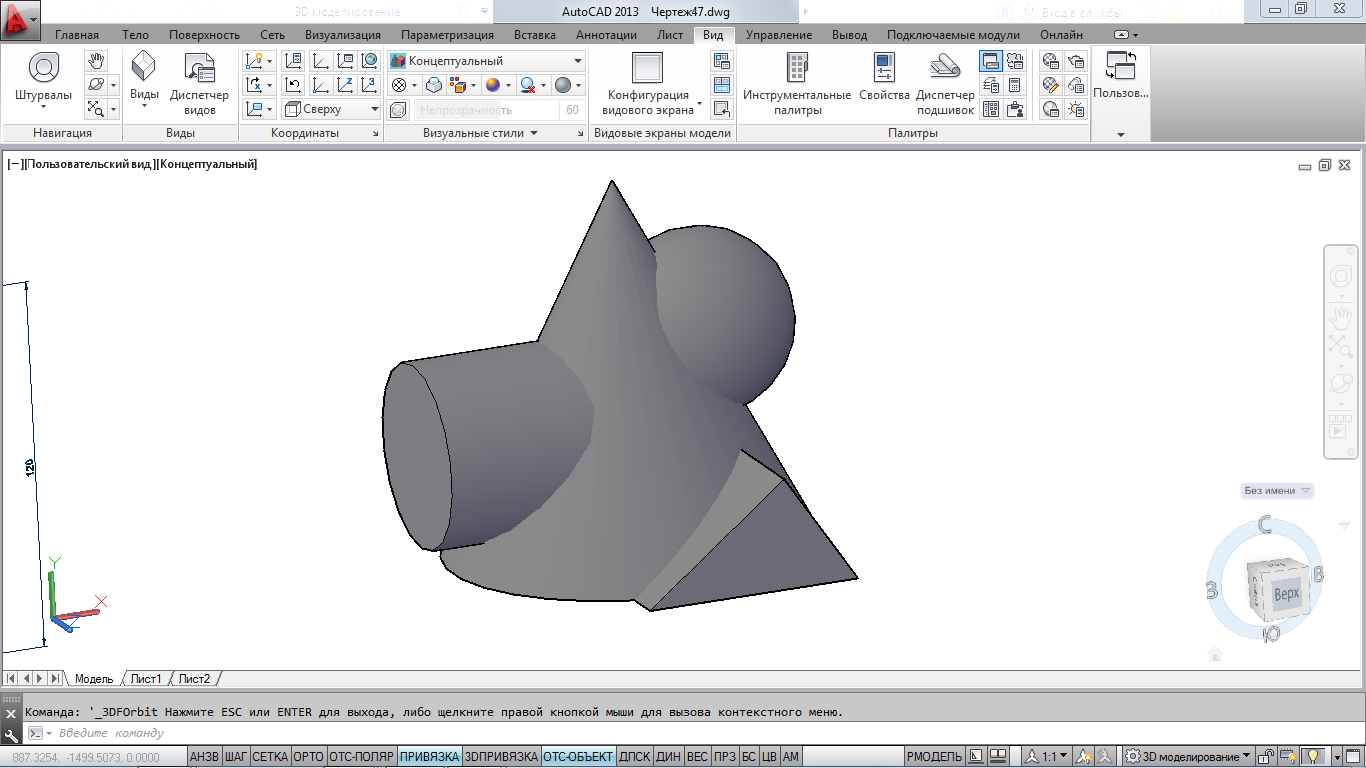

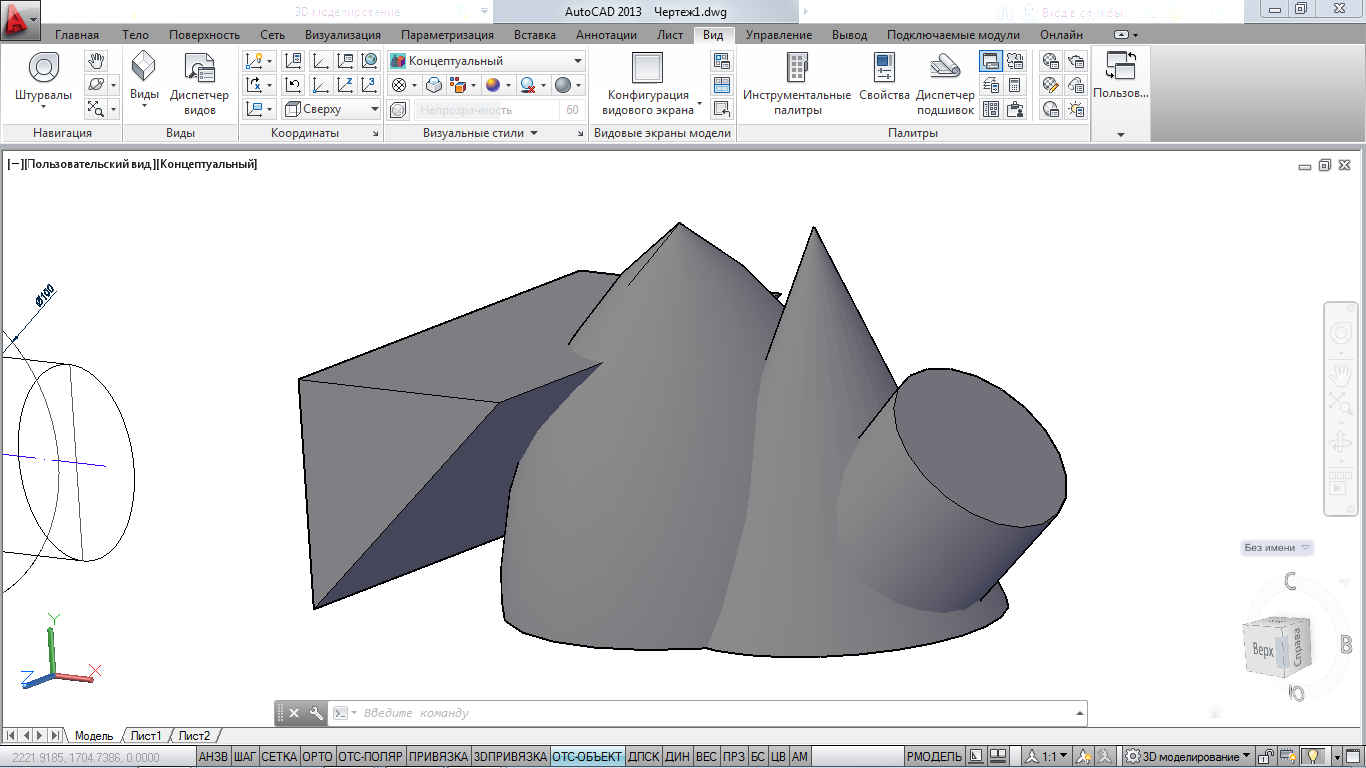

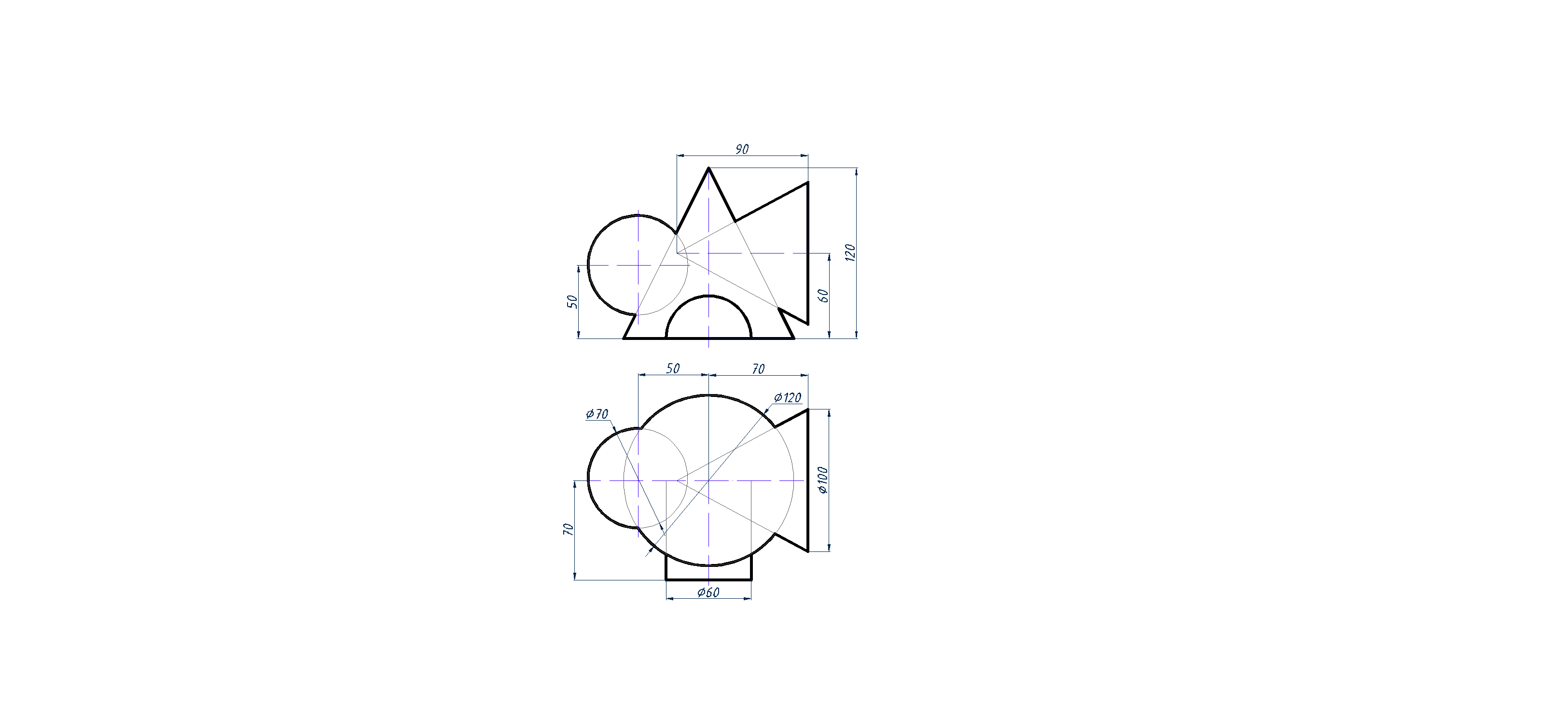

Образец 6

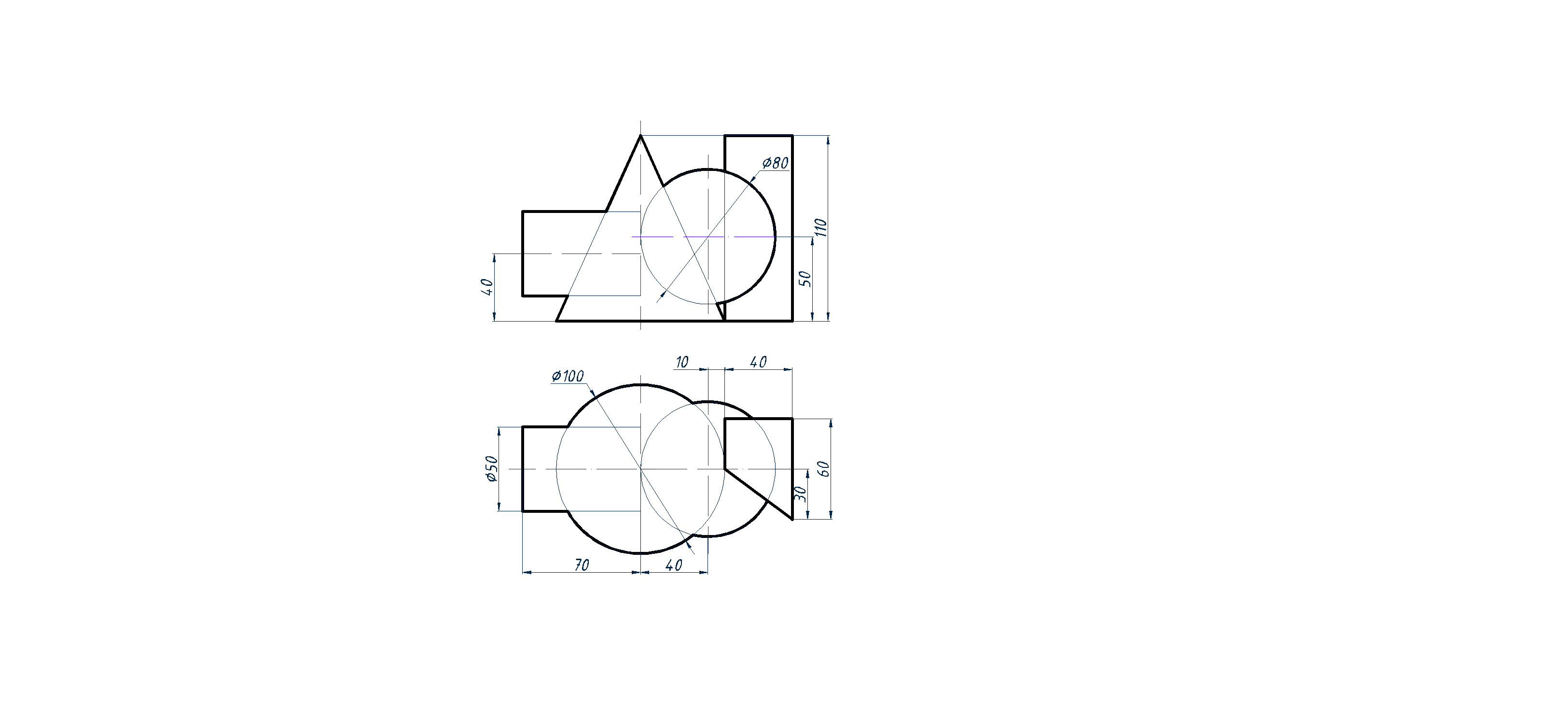

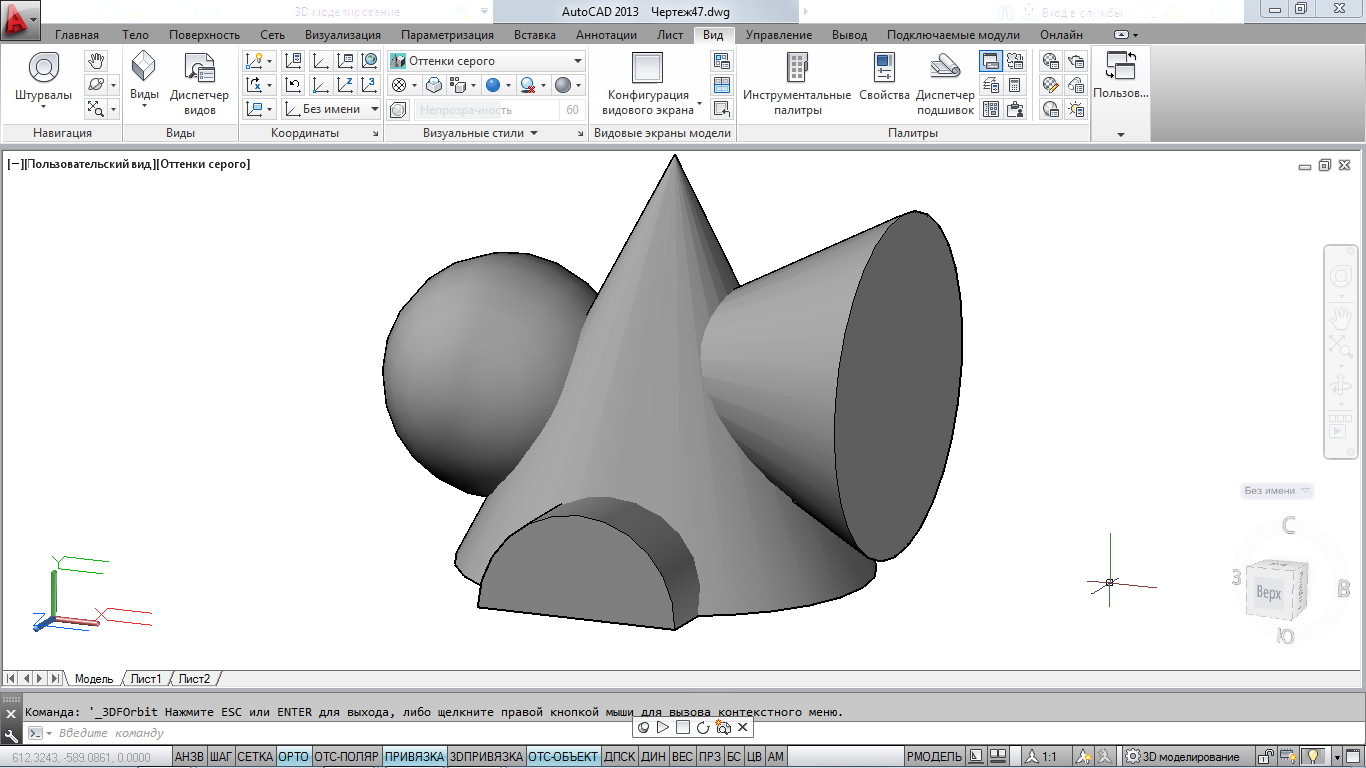

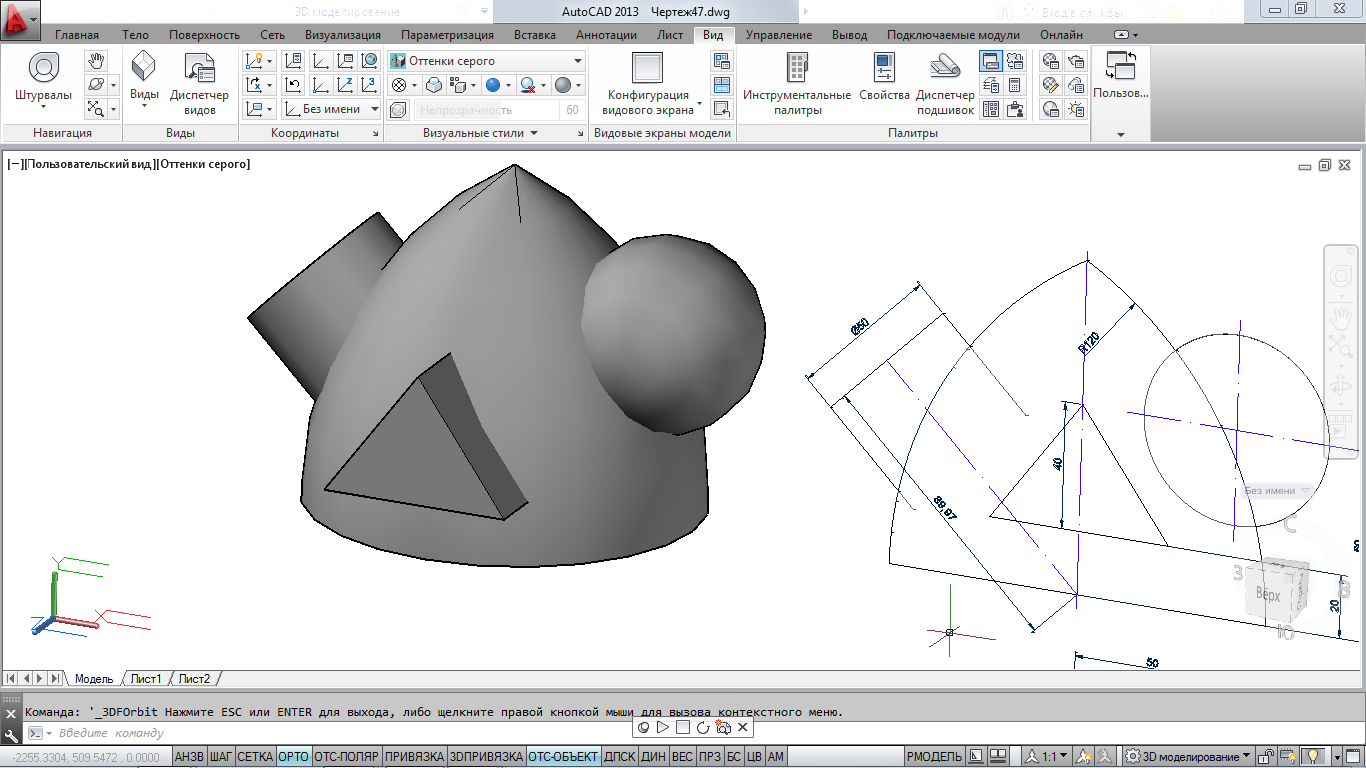

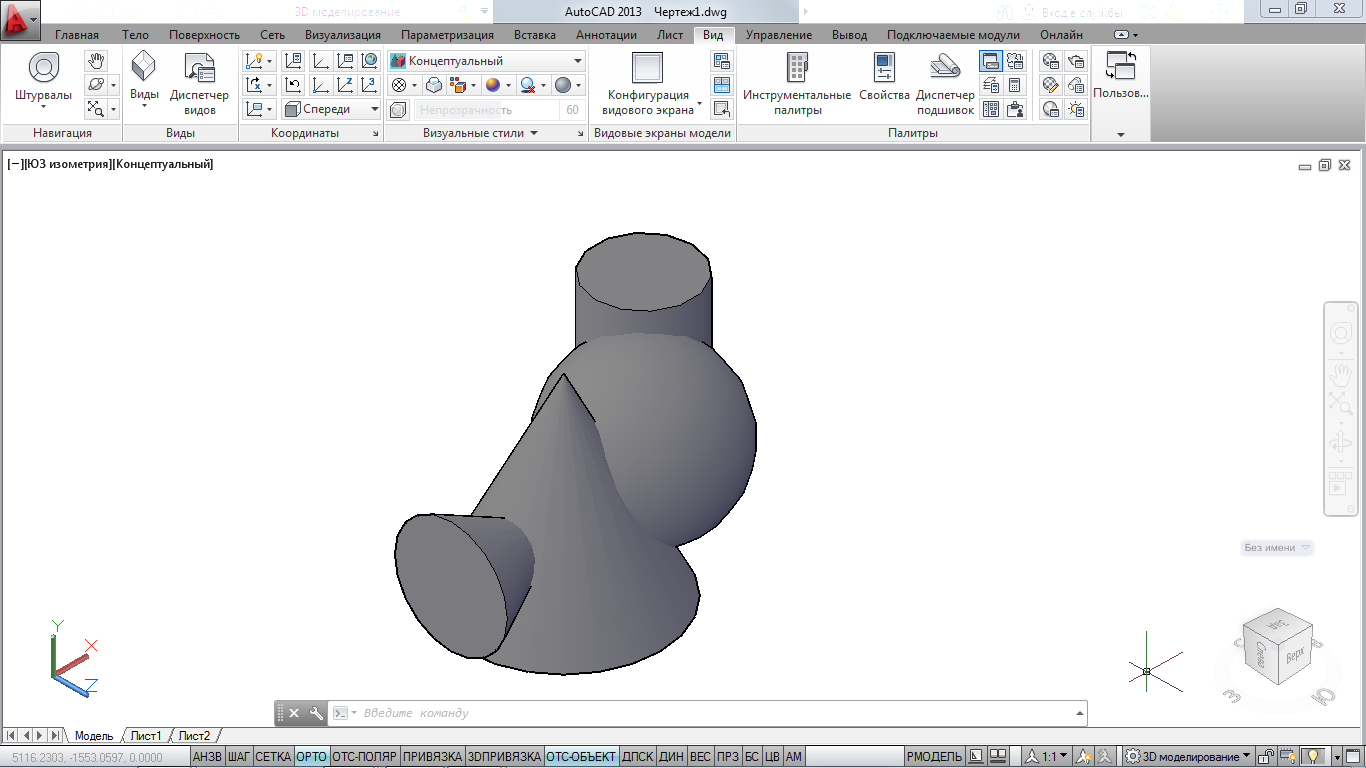

Образец 7

ЛИТЕРАТУРА

1. Фролов, С.А. Начертательная геометрия: учебник для студ. вузов, обуч. по направл. подготовки спец-в в области техники и технологии /С.А. Фролов. – 3-е изд., перераб. и доп.– М.: ИНФРА – М, 2012. – 285 с.: ил. – Библиогр.: с. 281. – ISBN 978-5-16-001849-2.

2. Гордон, В.О., Курс начертательной геометрии: учеб. пособие для студ. техн. втузов / В.О. Гордон, М.А. Семенцов-Огиевский; под ред. В.О. Гордон. – 26-е изд., стер. -М.: Высшая шк., 2004. – 272 с.: ил.- ISBN 5-06-003518-2.

3. Фролов, С.А. Начертательная геометрия: учебник./С.А.Фролов. – 3-е изд., перераб. и доп. – Москва.: ИНФРА – М, 2013. – 285 с.: черт.- (Высшее образование – бакалавриат: серия основана в 1996 г.). – Библиограф.: с. 281. – Гриф МО. – В пер. - ISBN 978-5-16-001849-2

4. Фролов, С.А. Начертательная геометрия: учебник для студ.вузов, обуч. по направл. подготовки спец-в в области техники и технологии/ С.А.Фролов. – 3-е изд., перераб. и доп. – Москва.: ИНФРА – М, 2008. – 286 с.: ил.- (Высшее образование).– Библиогр.: с. 281. - ISBN 978-5-16-001849-2.

5. Гордон, В.О., Сборник задач по курсу начертательной геометрии: учеб. пособие для студ. втузов / В.О. Гордон, Ю.Б. Иванов, Т.Е. Солнцева; под ред. Ю.Б. Иванова. –11-е изд., стер. - М.: Высшая шк., 2005. – 320 с.: ил.- ISBN 5-06-003519-0.

СОДЕРЖАНИЕ

Введение..................................................................................
	Общие указания к оформлению контрольной..
1.1	Рекомендации по оформлению контрольной работы …………………………………………...
1.2	Общие правила оформления чертежей…………
1.2.1	Форматы (ГОСТ 2.301-68*)……………………..
1.2.2	Основная надпись (ГОСТ 2.104-68*)…………..
1.2.3	Масштабы (ГОСТ 2.302-68*)……………………
1.2.4	Линии чертежа (ГОСТ 2.303 – 68*)…………….
1.2.5	Шрифты чертежные (ГОСТ 2.304 – 81*)………
	Позиционные задачи……………………………..
2.1	Пересечения прямой линии с плоскостью……....
2.2	Пересечение двух плоскостей……………………
2.3	Пересечение поверхностей………………………
2.3.1	Построение линии пересечения поверхностей одна, из которых проецирующая………………
2.3.2	Построение линии пересечения поверхностей методом вспомогательных секущих плоскостей.
2.3.3	Способ вспомогательных сфер………………….
2.4	Контрольные вопросы для подготовки к экзамену…………………………………………..
	Метрические задачи……………………………..
3.1	Определение расстояния между скрещивающимися прямыми…………………….
3.2	Определение натуральной величины двугранного угла…………………………………..
3.3	Определение расстояния от точки до плоскости..
3.4	Определение натуральной величины отрезка….
3.5	Определение натуральной величины плоской геометрической фигуры…………………………..
3.6	Развертки поверхностей…………………………..
3.6	Контрольные вопросы для подготовки к экзамену…………………………………………..
Приложение 1………………………………………………..
Приложение 2…………………………………………...
Литература..............................................................................
Содержание…………………………………………………
