Построение гистограммы с группировкой

15. Перейдите на новый рабочий лист (Лист3).

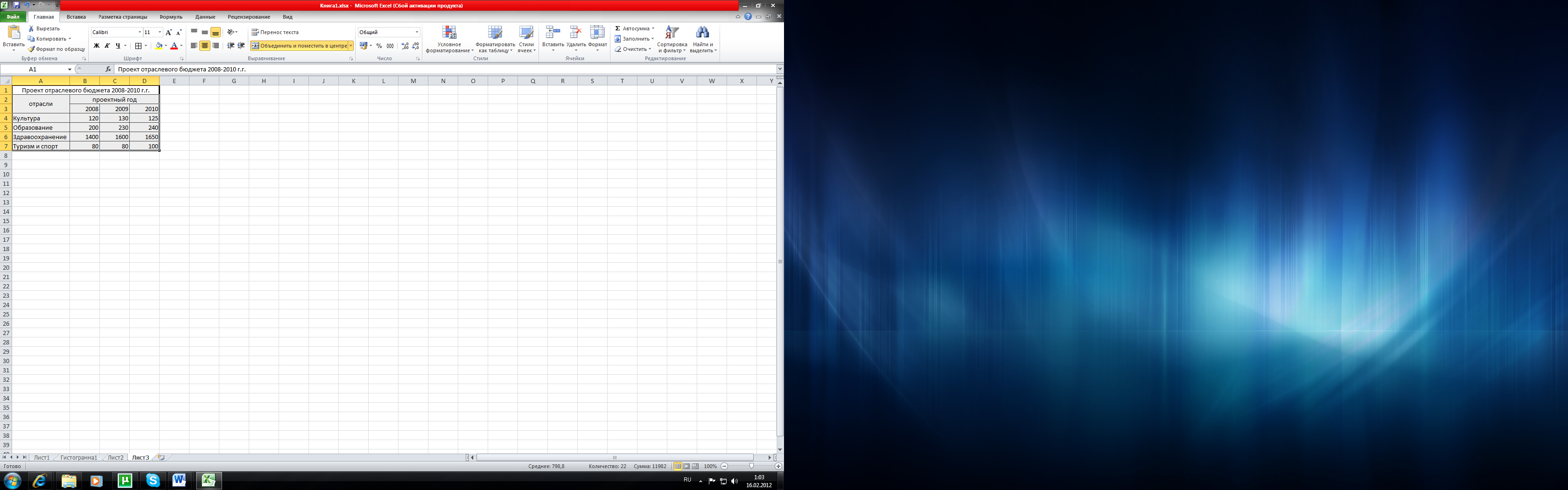

16. Введите на этот лист рабочей книги следующую таблицу:

Выделив диапазон ячеек A4:D7, постройте объемную гистограмму с группировкой, отражающую динамику изменения объемов финансирования каждой отрасли каждого года. Введите название диаграммы – «Динамика изменения объемов финансирования по отраслям» и заголовки осей: Х – «Отрасли социальной сферы» и Y – «В млрд. рублей». Разместите гистограмму на отдельном листе рабочей книги и переименуйте его в «Гистограмма2».

17. Отредактируйте построенную диаграмму. Для этого:

· измените способ вывода в диаграмме строк и столбцов. Такая диаграмма будет наглядно характеризовать динамику роста финансирования каждой социальной отрасли. Для этого на вкладке Конструктор в группе Данные выберите команду Строка/Столбец. Повторным щелчком по кнопке Строка/Столбец верните диаграмму в исходное состояние;

· замените в легенде имена Ряд1, Ряд2 и Ряд3 на 2008 г., 2009 г., 2010 г. Для этого выделите легенду, из контекстного меню легенды выберите команду Выбрать данные, нажмите кнопку Изменить и в поле Имя ряда введите новую ссылку щелчком по ячейке В3 (2008 г.). Аналогично измените остальные имена;

· с помощью контекстного меню исключите из диаграммы ряд, соответствующий 2008 г.;

· добавьте в диаграмму новый ряд для 2011 г. Для этого добавьте соответствующий ряд в исходную таблицу, перейдите на лист с диаграммой, выполните команду Конструктор/Дан­ные/Выбрать данные и нажмите кнопку Добавить. Введите ссылки на заголовок и добавленный ряд исходной таблицы;

· измените место расположения диаграммы. Для этого выполните команду Конструктор/Расположение/Пере­мес­тить диаграмму. Разместите диаграмму на листе с исходной таблицей;

· измените тип диаграммы. Для этого выполните команду Конструктор/Тип/Изменить тип диаграммы и в списке типов выберите Цилиндрическая с группировкой.
