Основная надпись. Функциональная схема автоматизации выполняется развернутым способом на ватманских листах стандартных форматов

ГРАФИЧЕСКАЯ ЧАСТЬ

Функциональная схема автоматизации выполняется развернутым способом на ватманских листах стандартных форматов. Для этого рекомендуется использовать формат А1 и форматы больших размеров, показанных в приложении в табл.5.7. На выбранном формате выделяются условно три поля (поле 1, поле 2, поле 3), как это изображено на рис.2.1.

Рис. 2.1. Условная разбивка формата на рабочие поля

На поле 1 изображается технологическое оборудование и коммуникации. На поле 2. (резервное поле) изображаю экспликацию оборудования и таблицы нестандартных условных обозначений. На поле 3 изображают приборы по месту, щиты, пульты, стативы преобразователей, агрегатированные комплексы, вычислительные и управляющие машины.

Основная надпись на выбранном формате выполняется согласно ГОСТ 21.103-78 по форме 1. Пример изображения основной надписи показан на рис.2.2.

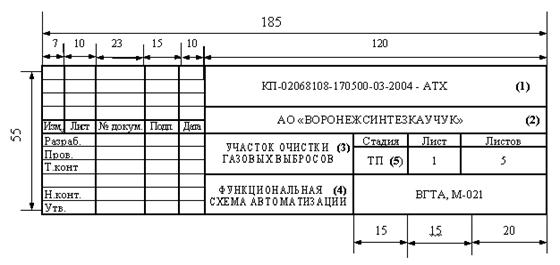

Рис.2.2. Основная надпись на функциональных схемах автоматизации

Графа 1 – обозначение проекта и порядковый номер документа.

Обозначение функциональных схем автоматизации в курсовом проекте соответствует обозначениям, принятым для строительной документации, т.к. функциональная схема автоматизации является составной частью этой документации.

Например: КП-02068108-170500-03-2004 - АТХ

КП - Вид документа (КП- курсовой проект, КР- курсовая работа);

02068108 -Код ВГТА;

170500 - Код специальности;

03 - Порядковый номер в списке группы;

2004 - Год проектирования;

АТХ -Марка основного комплекта чертежей.

Марка основного комплекта рабочих чертежей по автоматизации состоит из буквы А и марки того основного комплекта рабочих чертежей, для которого разрабатывается система автоматизации (Приложение 5.9). Например, для автоматизации технологических процессов марка основного комплекта рабочих чертежей будет - АТХ, автоматизации системы отопления и вентиляции – АОВ, а для автоматизации холодильной установки – АХС.

Графа 2 –наименование предприятия, для которого выполняется проект.

Графа 3 – наименование объекта автоматизации (цех, участок и т.д).

Графа 4 – сокращенное наименование документа состоящее из двух частей, каждое из которых записывается отдельной строкой:

- наименование отделения, аппарата;

- сокращенное наименование документа.

В графе 4 допускается не указывать наименование отделения если оно совпадает с наименованием в графе 3. тогда указывается только наименование документа. Например: «Функциональная схема автоматизации».

Графа 5 – условное обозначение стадии проектирования:

Р – рабочий чертеж;

ТП – технический проект.

Согласно требованиям ГОСТ 21.101-97 (Основные требования к проектной и рабочей документации), рабочие чертежи, предназначенные для производства строительно-монтажных работ, объединяют в комплекты, именуемые основными комплектами рабочих чертежей.

Каждому основному комплекту рабочих чертежей присваивают самостоятельное обозначение, в состав которого включают базовое обозначение и марку основного комплекта в соответствии с приложением 5.8 ГОСТ 21.101-97. Базовое обозначение является одинаковым для всех основных комплектов рабочих чертежей.
