Общее устройство автомата

AKC74 АКС74У

В целом АК-74 по надежности, неприхотливости в эксплуатации, качеству изготовления, мощи автоматического огня, удобства маневра является непревзойденным образцом.

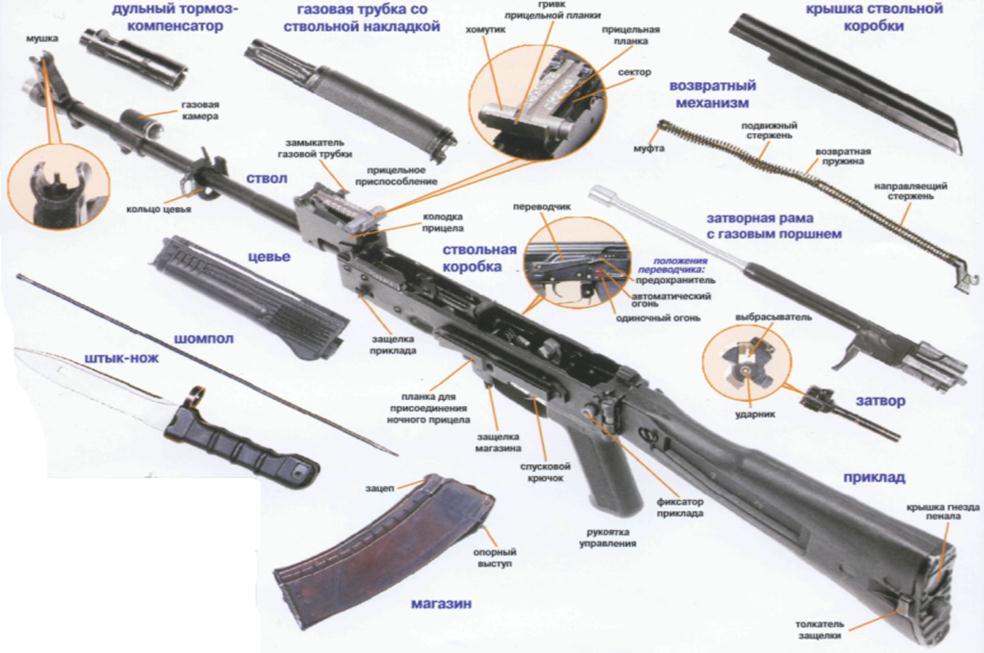

Автомат состоит из следующих основных частей и механизмов

(показать АК-74):

- ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;

- крышки ствольной коробки;

- затворной рамы с газовым поршнем;

- затвора;

- возвратного механизма;

- газовой трубки со ствольной накладкой;

- ударно-спускового механизма;

- цевья;

- магазина.

Кроме того, у автомата имеется дульный тормоз-компенсатор и штык- нож.

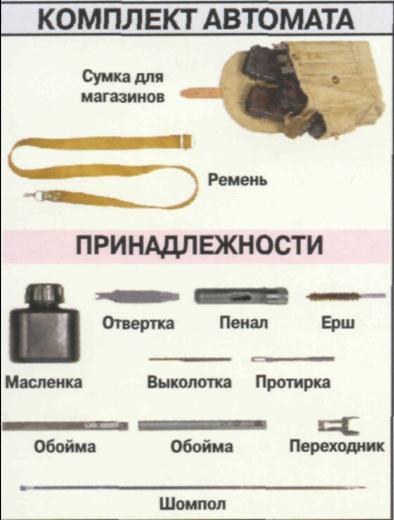

В комплект автомата входят: принадлежность, ремень и сумка для магазинов.

Принцип работы автомата (пулемета).

Автоматическое действие автомата (пулемета) основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с затворной рамой в заднее положение.

При отходе затворной рамы назад происходит отпирание затвора, извлечение гильзы из патронника и выбрасывание ее из ствольной коробки наружу, сжатие возвратной пружины и взведение курка (курок ставится на взвод автоспуска). Отпирание затвора осуществляется его поворотом вокруг продольной оси влево, в результате чего боевые выступы затвора выходят из вырезов ствольной коробки.

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает в канал ствола, а затворная рама выводит шептало автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.

Если переводчик поставлен на автоматический огонь, то при нажатии на спусковой крючок произойдет один выстрел; для производства следующего выстрела, необходимо отпустить спусковой крючок и снова нажать на него.
