Решение. Необходимо построить три круга одинакового радиуса

Решение

Необходимо построить три круга одинакового радиуса.

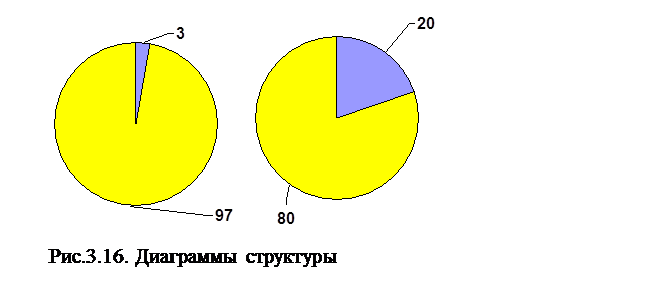

Для выделения секторов определить по приведенным данным центральные углы: для 1990г. центральный угол составит 10,8^о (3 ∙ 3,6), для 1995г. – 61,8 ^о, для 2002г. - 144 ^о (рис.3.16).

Задача 3. Необходимо построить квадратную диаграмму для сравнения грузооборотов разных видов транспорта по следующим данным: грузооборот железнодорожного транспорта - 3236,5 тыс.ткм; грузооборот автомобильного транспорта – 338 тыс.ткм; грузооборот речного транспорта – 221,7 тыс.ткм.

Для построения диаграммы нужно извлечь квадратные корни из приведенных величин. Это составит соответственно 56,8; 18,4; 14,8. Чтобы построить по этим данным квадраты, необходимо выбрать масштаб, например, принять 1 см за 10 тыс.ткм. Сторонами квадратов на графике будут отрезки, пропорциональные полученным числам.

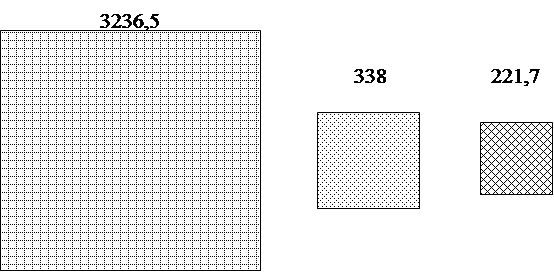

Рис.3.17. Грузооборот железнодорожного, автомобильного и речного транспорта страны.

Задача 4. По данным о сборке легковых автомобилей (в шт.) за 1995 - 2001 гг. построить линейную диаграмму:

1995 1996 1997 1998 1999 2000 2001

201 344 529 730 917 1119 1201

Решение

В прямоугольной системе координат нанесем на ось абсцисс показатели времени, а на ось ординат – данные о сборке автомобилей

(рис.3.18). Масштаб – 1 см = 200 шт.

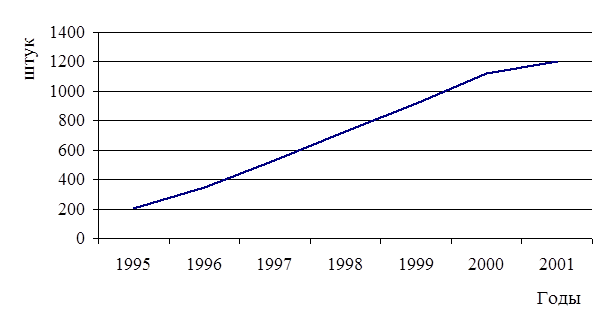

Рис.3.18. Динамика сборки легковых автомобилей
