Классификация и область применения ферм

Происхождение термина «ферма» берет начало от латинского firmus, то есть «прочный, крепкий».

Фермой называется система стержней соединенных между собой в узлах и образующих геометрически неизменяемую конструкцию. При узловой нагрузке жесткость узлов несущественно влияет на работу конструкции, и в большинстве случаев их можно рассматривать как шарнирные. В этом случае все стержни ферм испытывают только растягивающие или сжимающие осевые усилия.

Фермы экономичнее балок по расходу стали, но более трудоемки в изготовлении. Эффективность ферм по сравнению со сплошностенчатыми балками тем больше, чем больше пролет и меньше нагрузка.

Фермы бывают плоскими (все стержни лежат в одной плоскости) и пространственными.

Плоские фермы воспринимают нагрузку, приложенную только в их плоскости, и нуждаются в закреплении их связями. Пространственные фермы образуют жесткий пространственный брус, воспринимающий нагрузку в любом направлении (рис.9.1).

Рис. 9.1. Плоская (а) и пространственная (б) фермы

Основными элементами ферм являются пояса, образующие контур фермы, и решетка, состоящая из раскосов и стоек (рис. 9.2). Соединение элементов в узлах осуществляется путем непосредственного примыкания одних элементов к другим (рис 9.3,а) или с помощью узловых фасонок (рис. 9.3,б). Элементы ферм центрируются по осям центра тяжести для снижения узловых моментов и обеспечения работы стержней на осевые усилия.

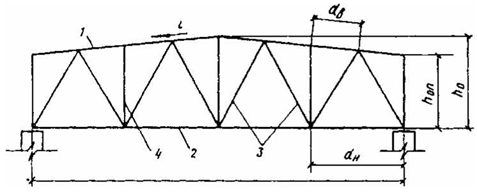

Рис. 9.2. Элементы ферм

1 - верхний пояс; 2 - нижний пояс; 3 - раскосы; 4 – стойки

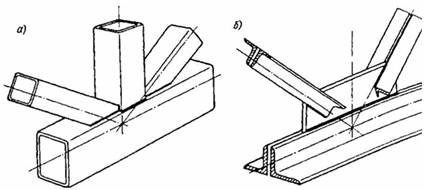

Рис. 9.3. Узлы ферм: а - с непосредственным примыканием элементов; б - на фасонках

Расстояние между соседними узлами поясов называется панелью (d_в - панель верхнего пояса, d_н - нижнего), а расстояние между опорами - пролетом (/).

Пояса ферм работают на продольные усилия и момент (аналогично поясам сплошных балок); решетка ферм воспринимает в основном поперечную силу, выполняя функции стенки балки.

Знак усилия (минус - сжатие, плюс - растяжение) в элементах решетки ферм с параллельными поясами можно определить, если воспользоваться “балочной аналогией”.

Стальные фермы широко применяются во многих областях строительства; в покрытиях и перекрытиях промышленных и гражданских зданий, мостах, опорах линий электропередачи, объектах связи, телевидения и радиовещания (башни, мачты), транспортных эстакадах, гидротехнических затворах, грузоподъемных кранах и т. д.

Фермы имеют разную конструкцию в зависимости от назначения, нагрузок и классифицируются по различным признакам:

по статической схеме - балочные (разрезные, неразрезные, консольные);

по очертанию поясов - с параллельными поясами, трапециевидные, треугольные, полигональные, сегментные (рис. 9.5);

Рис.9.4. Системы ферм: а - балочная разрезная; б - неразрезная; в,е - консольная; г - арочная; д - рамная;

по системе решетки - треугольная, раскосная, крестовая, ромбическая и др. (рис.9.6);

по способу соединения элементов в узлах - сварные, клепанные, болтовые;

Рис. 9.5. Очертания поясов ферм: а - сегментное; б - полигональное; в - трапецеидальное; г - с параллельными поясами; д-и - треугольное

по величине максимального усилия - легкие - одностенчатые с сечениями из прокатных профилей (усилие N < 300 кН) и тяжелые - двухступенчатые с элементами составного сечения (усилие N > 300кН).

Промежуточными между фермой и балкой являются комбинированные системы, состоящие из балки, подкрепленной снизу шпренгелем или раскосами либо аркой (сверху). Подкрепляющие элементы уменьшают изгибающий момент в балке и повышают жесткость системы (рис.9.4,^). Комбинированные системы просты в изготовлении (имеют меньшее число элементов) и рациональны в тяжелых конструкциях, а также в конструкциях с подвижными нагрузками.

Эффективность ферм комбинированных систем можно повысить, создав в них предварительное напряжение.

В фермах подвижных крановых конструкций и покрытий больших пролетов, где уменьшение веса конструкции дает большой экономический эффект, применяют алюминиевые сплавы.

Рис. 9.6. Системы решетки ферм

а - треугольная; б - треугольная с дополнительными стойками; в - раскосная с восходящими раскосами; г - раскосная с нисходящими раскосами; д - шпренгельная; е - крестовая; ж - перекрестная; и - ромбическая; к - полу раскосная
