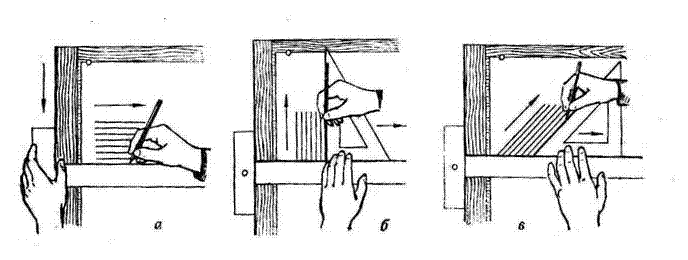

Прийоми і способи проведення ліній на кресленнях. Горизонтальні лінії проводять за допомогою рейсшини. Олівець тримають трьома пальцями: великим, середнім і вказівним. Олівець нахилений убік від виконавця, для того, щоб графіт був притиснутий до ребра. Лінії проводять зліва направо (рис.1.6,а).

Вертикальні лінії викреслюють, як правило, за допомогою рейсшини і косинця. На рис.1.6,б показано, як при цьому слід тримати руки. Лінії проводять від низу до верху.

Паралельні похилі лінії найчастіше доводиться виконувати при штрихуванні перерізів. Їх проводять під кутом 45º до лінії горизонту (до основного напису), використовуючи рейсшину і косинець (рис1.6,в).

Рисунок 1.6

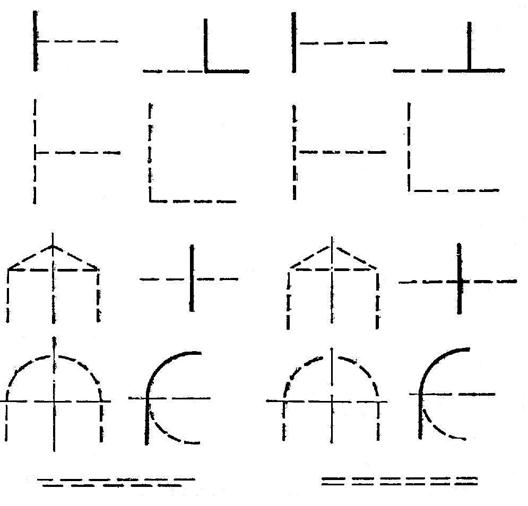

Для побудови ліній криволінійного контуру використовують циркуль або лекала. У ніжку циркуля вставляють графіт марки Т (Н) або 2Т (2Н), а для остаточного обведення креслення – Т(Н) або ТМ (НВ). Перш ніж провести коло, потрібно накреслити центрові лінії так, щоб штрихи в центрі обов'язково перетиналися. Коло проводять по руху годинникової стрілки, злегка нахиляючи циркуль у бік руху олівця (рис.1.7,а). На малюнку 1.7,б показано, як тримати циркуль під час роботи з подовжувачем. Циркулем - вимірником користуються для вимірювання і відкладання відрізків (рис.1.7,в).

а б в

Рисунок 1.7

Обведення креслення. Перед остаточним обведенням креслення олівцем необхідно м'якою гумкою видалити з аркуша зайві лінії і плями, що залишилися від дотику до паперу креслярського приладдя або пальців. Креслення обводять в такій послідовності:

1) осьові і центрові лінії;

2) лекальні криві;

3) кола і дуги;

4) горизонтальні прямі;

5) вертикальні прямі

6) похилі прямі.

Перед роботою слід підготувати добре застругані олівці різної твердості: один – для обведення видимого контуру, інший – для штрихових ліній невидимого контуру, третій – для тонких штрихпунктирних ліній. Не рекомендується по одному і тому ж місцю проводити олівцем два і більше разів, оскільки лінії будуть тоді нерівномірної товщини. На рисунку 1.8 подано форми заточування грифеля олівця.

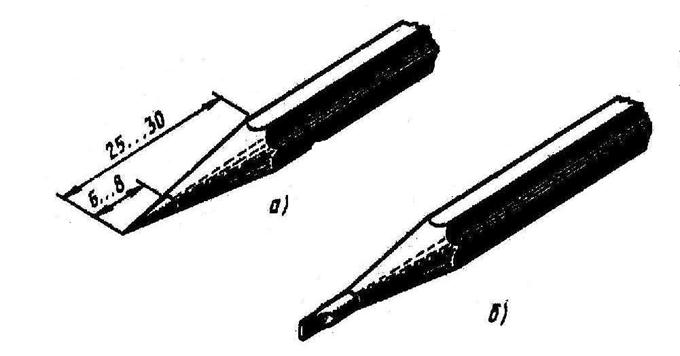

Рисунок 1.8

а)- олівець для виконання креслення; б)- олівець для обведення креслення

На рисунку 1.9 подано форми заточування грифеля циркуля.

Виконання креслення Обведення креслення

Рисунок 1.9
